Descriere

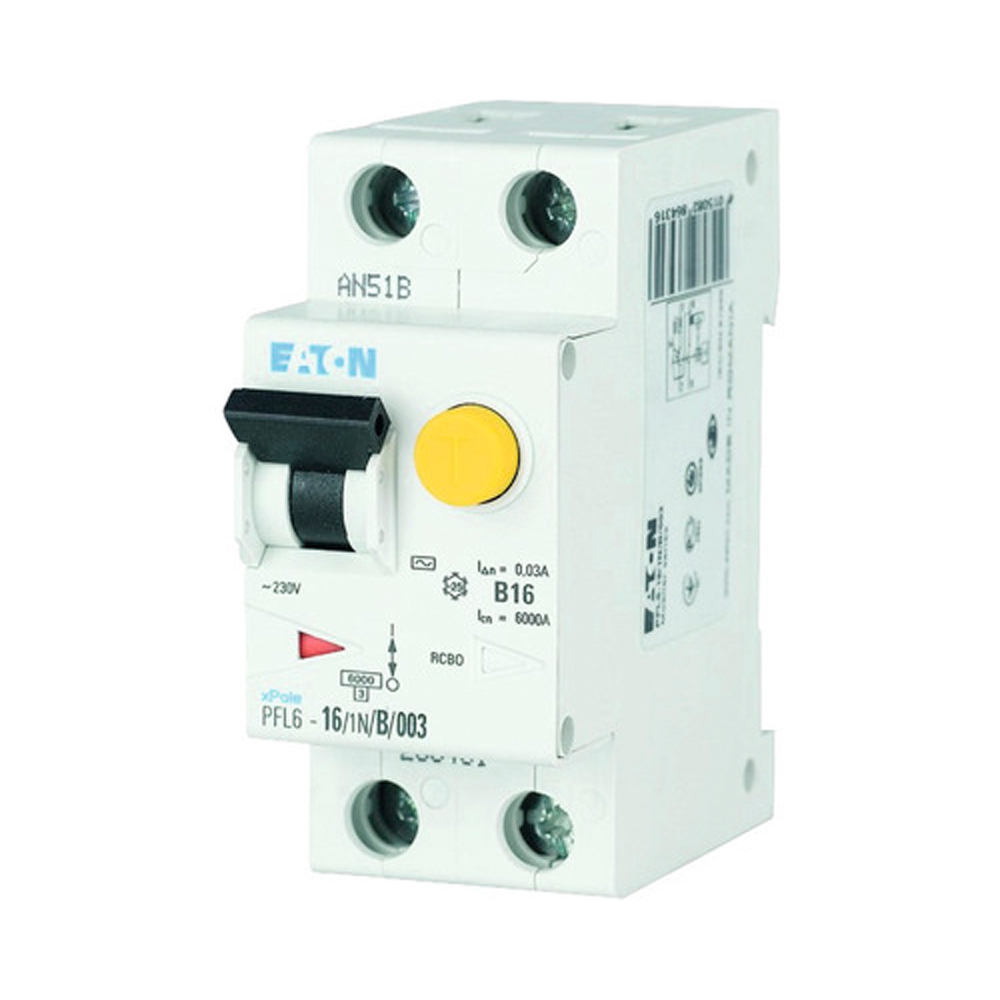

Acest intreruptor automat diferential RCBO combina intr-un singur aparat protectia magnetotermica si protectia diferentiala. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si comerciale, unde ajuta la protectia conductoarelor la suprasarcina si scurtcircuit, precum si la declansarea la aparitia curentilor reziduali. Configuratia 1P+N asigura protectia pe polul de faza si deconectarea simultana a neutrului.

Aparatul are curent nominal de 10 A, tensiune nominala de 230 V AC si frecventa nominala de 50 Hz. Sensibilitatea diferentiala este de 30 mA, iar protectia diferentiala este de tip AC, pentru curenti reziduali alternativi sinusoidali. Curba de declansare B il recomanda pentru circuite cu sarcini uzuale si curenti de pornire redusi. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, tensiunea de izolatie este de 440 V, iar tensiunea nominala de soc este de 4 kV. Dispozitivul are 1 pol protejat, 2 poli totali, latime de 2 module si dimensiuni de aproximativ 86 x 75 x 37 mm.

Montajul se realizeaza pe sina DIN in tabloul electric. Bornelor le pot fi conectate conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2, in functie de configuratia instalatiei. Pentru o functionare corecta, faza si neutrul trebuie conectate conform schemei de pe aparat, iar circuitul protejat trebuie ales in functie de curentul admisibil al cablului si de consumatorii alimentati.

Gradul de protectie este IP20, ceea ce impune montarea in interiorul unui tablou sau al unei carcase adecvate. Aparatul este destinat utilizarii la temperaturi ambientale intre -25 grade C si +40 grade C si are protectie diferentiala fara temporizare. Instalarea, verificarea conexiunilor si testarea periodica trebuie efectuate de personal calificat, cu respectarea normelor aplicabile instalatiilor electrice de joasa tensiune.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali de 30 mA.

Pentru ce tip de retea este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu un pol protejat si neutru deconectat simultan.

Ce inseamna curba B?

Curba B este potrivita in mod uzual pentru circuite cu sarcini rezistive sau consumatori cu curenti de pornire redusi, atunci cand dimensionarea circuitului este realizata corect.

Se poate monta direct in tabloul electric?

Da, aparatul este proiectat pentru montaj pe sina DIN si ocupa 2 module. Montajul trebuie realizat intr-un tablou cu protectie corespunzatoare.

Este potrivit pentru protectia la curenti reziduali de tip continuu pulsatoriu?

Nu. Protectia diferentiala este de tip AC, destinata detectarii curentilor reziduali alternativi sinusoidali. Pentru aplicatii care necesita detectarea curentilor reziduali pulsatorii sau continuu neteziti trebuie ales tipul diferential corespunzator.
