Descriere

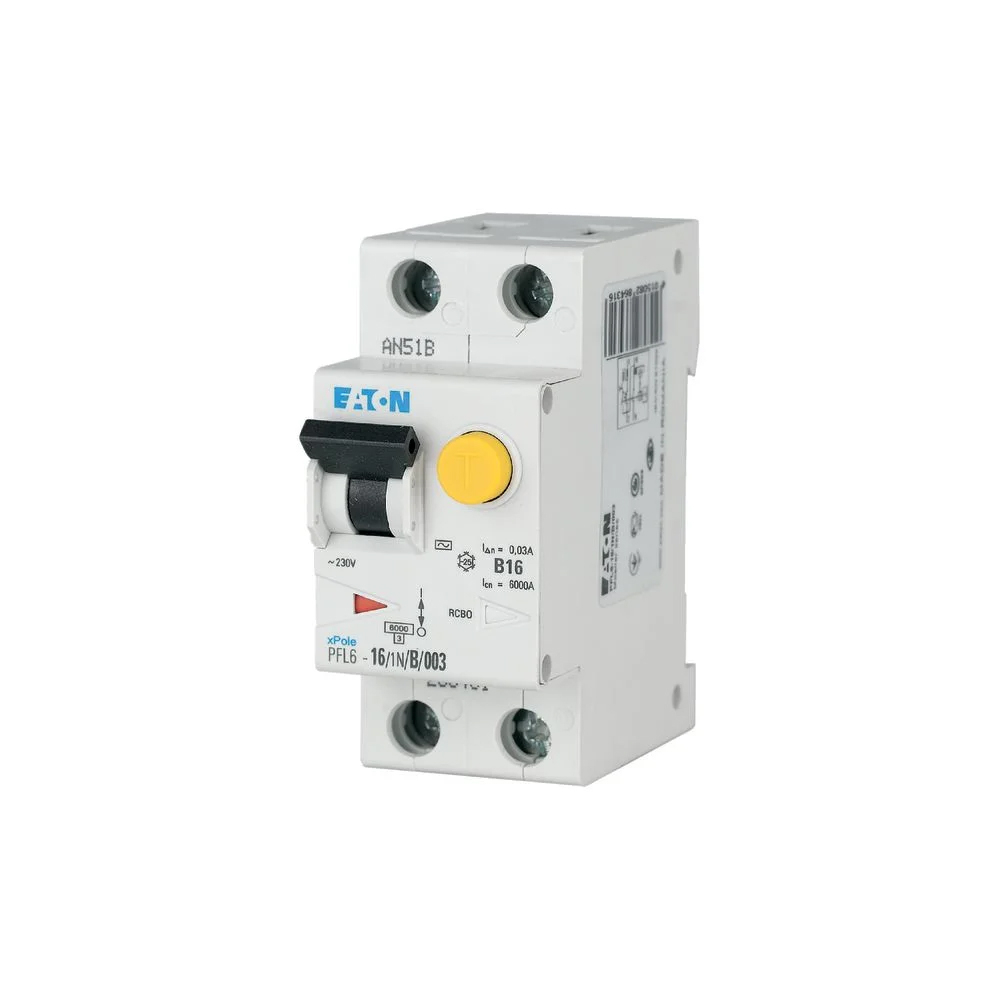

Acest intreruptor diferential cu protectie la supracurent de tip RCBO combina functia de protectie diferentiala cu protectia automata la suprasarcina si scurtcircuit intr-un singur aparat. Este destinat circuitelor monofazate din tablouri electrice pentru aplicatii rezidentiale si comerciale, avand un pol protejat si neutru comutat simultan. Sensibilitatea de 300mA il recomanda pentru scheme de protectie in care proiectul electric prevede acest prag de curent rezidual.

Datele electrice nominale includ curent de 16A, tensiune de functionare de pana la 230 V AC si frecventa de 50 Hz. Curba de declansare C este adecvata circuitelor cu curenti de pornire moderati, iar capacitatea nominala de rupere la scurtcircuit conform EN 61009 este de 6kA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi, iar clasa de limitare a curentului este 3. Aparatul are tensiune nominala de izolatie Ui de 440 V si tensiune nominala admisibila de impuls Uimp de 4 kV.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa 2 module. Dimensiunile exterioare sunt de aproximativ 86 mm adancime, 75 mm inaltime si 37 mm latime. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru o instalare corecta, conductorul de faza si neutrul se conecteaza conform schemei de pe aparat si proiectului tabloului, cu respectarea ordinii circuitelor si a compatibilitatii cu barele de distributie utilizate.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si a influentelor de mediu. Temperatura ambianta de functionare este cuprinsa intre -25 grade C si +40 grade C. Alegerea sensibilitatii diferentiale, a sectiunii conductoarelor, a protectiei din amonte si verificarea functionarii trebuie realizate de personal calificat, conform proiectului electric si normelor aplicabile. Tipul AC se utilizeaza numai in circuite compatibile cu acest tip de detectie a curentului rezidual.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia la curent rezidual cu protectia la suprasarcina si scurtcircuit pentru un circuit monofazat.

Pentru ce tensiune este destinat?

Este destinat circuitelor de curent alternativ cu tensiune nominala de pana la 230 V si frecventa de 50 Hz.

Ce inseamna curba C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati, selectarea finala fiind facuta conform consumatorilor si proiectului electric.

Cate module ocupa in tablou?

Aparatul ocupa 2 module pe sina DIN si are o latime de aproximativ 37 mm.

Poate fi folosit pentru orice tip de curent rezidual?

Nu. Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi. Pentru circuite cu echipamente care pot genera alte forme de curent rezidual, tipul de protectie se stabileste prin proiectul electric.
