Descriere

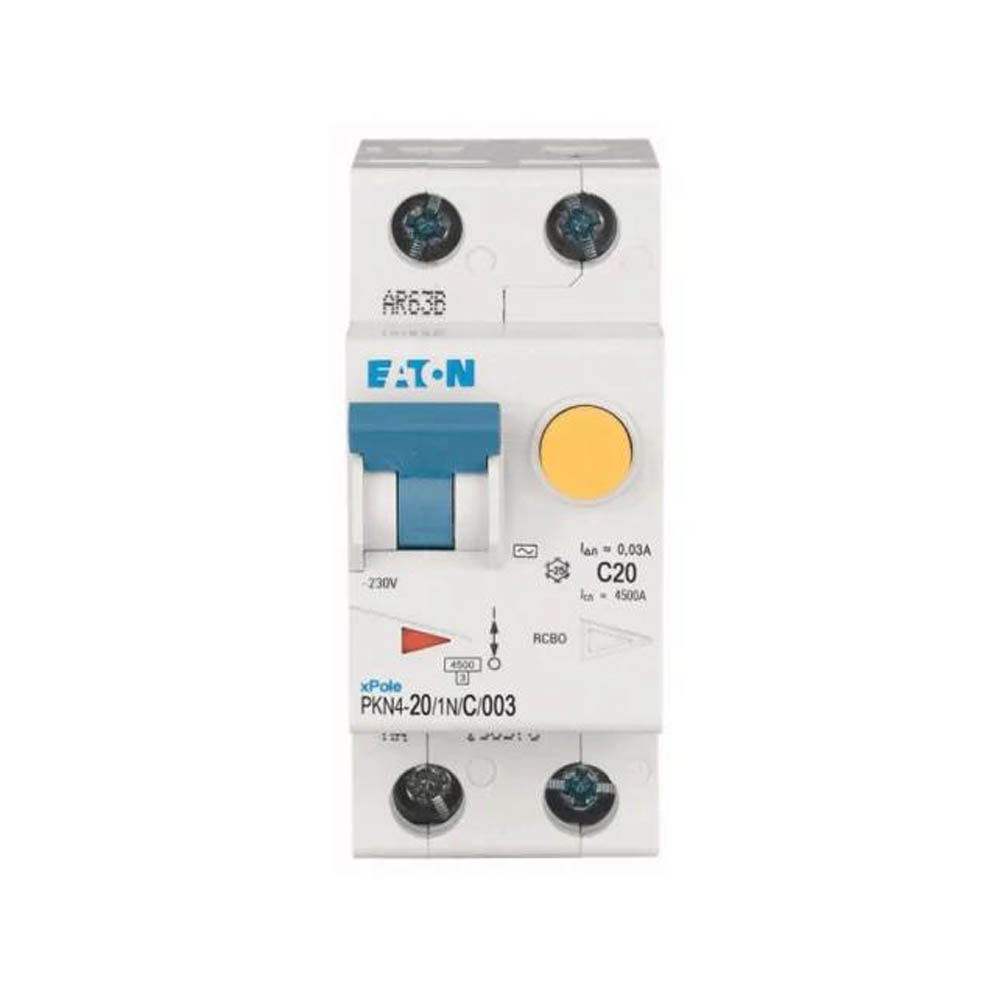

Acest intreruptor diferential cu protectie la supracurent de tip RCBO combina intr-un singur aparat functia de protectie diferentiala si protectia automata la suprasarcina si scurtcircuit. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si comerciale, unde se doreste protectia individuala a circuitului. Configuratia 1P+N protejeaza un pol si comuta simultan conductorul de nul.

Aparatul are curent nominal de 20 A, tensiune nominala de utilizare 230 V AC la 50 Hz, sensibilitate diferentiala de 30 mA si caracteristica de declansare B. Capacitatea nominala de rupere conform IEC/EN 61009 este de 6 kA, iar clasa de limitare a curentului este 3. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali, iar declansarea este fara temporizare. Tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza pe sina DIN, aparatul ocupand 2 module. Dimensiunile exterioare sunt de aproximativ 86 mm adancime, 75 mm inaltime si 37 mm latime, cu adancime de incorporare de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Este prevazut pentru conectare in tablouri de distributie pentru aplicatii rezidentiale si comerciale.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa care asigura protectia necesara la atingere si la influentele mediului. Temperatura ambianta de functionare este intre -25 grade C si +40 grade C. Alegerea tipului AC trebuie realizata in functie de natura consumatorilor din circuit; instalarea, dimensionarea conductoarelor si verificarea periodica prin butonul de test trebuie efectuate de personal calificat, cu alimentarea deconectata inaintea interventiilor.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia diferentiala la curent rezidual cu protectia automata la suprasarcina si scurtcircuit, pentru un circuit monofazat protejat individual.

Pentru ce tensiune si curent este potrivit?

Este destinat circuitelor de 230 V AC, 50 Hz, si are curent nominal de 20 A.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul declanseaza la un curent rezidual nominal de 30 mA, nivel utilizat frecvent pentru protectia suplimentara a persoanelor pe circuitele finale.

Ce tip de protectie diferentiala are?

Este de tip AC, sensibil la curenti reziduali alternativi sinusoidali. Compatibilitatea cu consumatorii din circuit trebuie verificata de un electrician calificat.

Cum se monteaza?

Se monteaza pe sina DIN si ocupa 2 module. Conectarea conductoarelor si verificarea functionarii trebuie realizate numai de personal calificat.
