Descriere

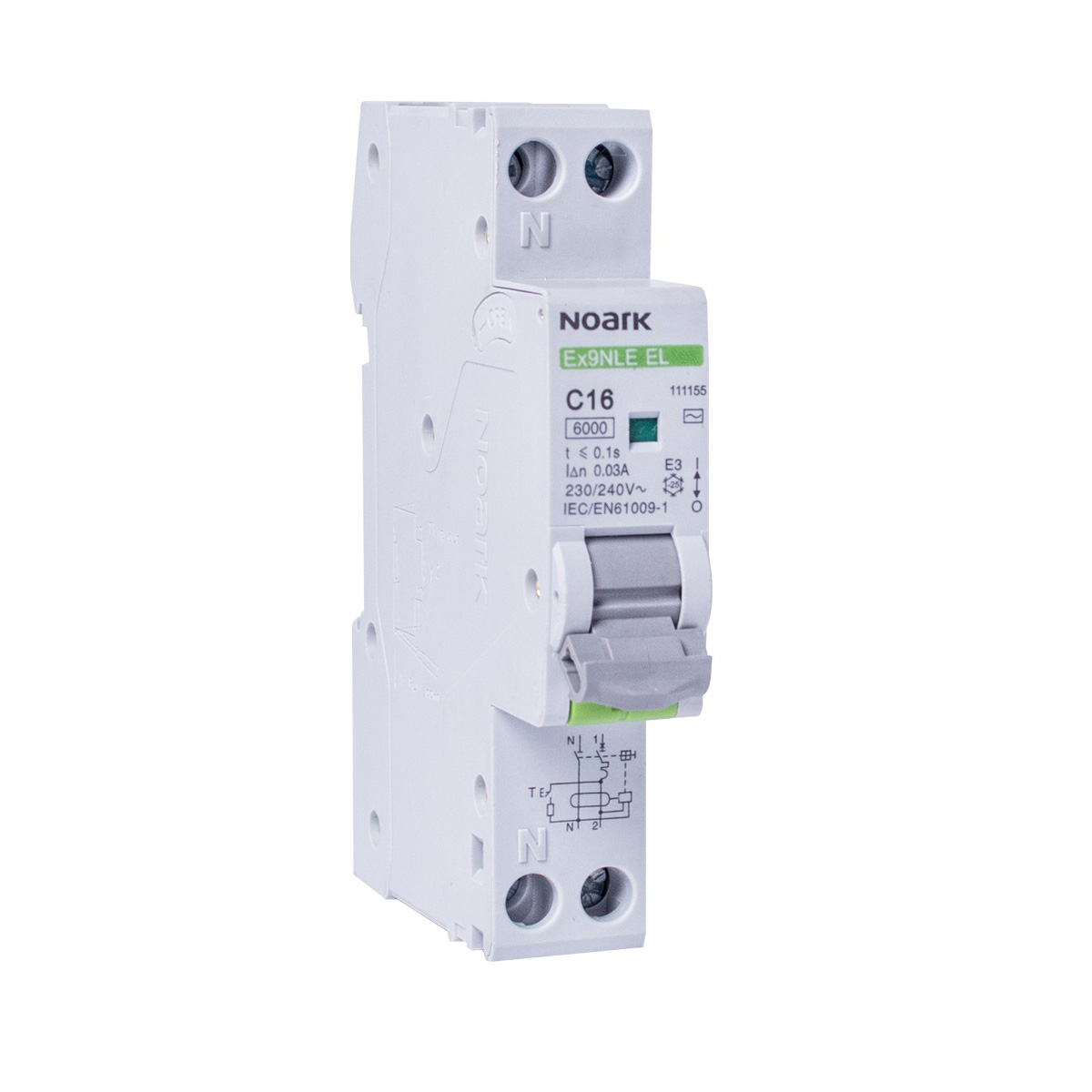

Acest intreruptor automat diferential cu protectie la supracurent, tip RCBO, combina intr-un singur aparat protectia la curenti reziduali, suprasarcina si scurtcircuit. Este destinat circuitelor monofazate de 230 V si are constructie compacta de numai 1 modul, o solutie practica pentru optimizarea spatiului disponibil in tablourile electrice modulare. Principiul electronic de evaluare contribuie la masurarea precisa a curentului rezidual.

Aparatul are configuratie 1P+N, cu 2 poli in total si 1 pol protejat, iar polul de nul este deconectat simultan. Curentul nominal este de 10 A, caracteristica de declansare este B, iar curentul diferential nominal este de 30 mA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA, frecventa nominala este 50/60 Hz, iar clasa de limitare a curentului este 3.

Echipamentul ocupa un singur pas modular si are adancimea de montaj de 77 mm. Este proiectat pentru integrarea in tablouri electrice modulare, pe circuite care necesita protectie combinata intr-o carcasa compacta. Functioneaza la tensiune alternativa, are categorie de supratensiune III, grad de poluare 2 si capacitate de rezistenta la curent de impuls de 3 kA. Pierderea de putere declarata este de 1,91 W.

Gradul de protectie al carcasei este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o incinta corespunzatoare, ferit de atingere accidentala, umezeala si praf excesiv. Protectia diferentiala este dependenta de tensiune, iar verificarea periodica trebuie realizata conform reglementarilor locale si instructiunilor instalatiei. Pentru conditii normale este recomandata testarea la fiecare 6 luni, iar in conditii dificile lunar. Montajul, conectarea si verificarea trebuie executate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia diferentiala la curenti reziduali cu protectia la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce circuit este potrivit?

Este destinat circuitelor monofazate de 230 V, cu curent nominal de 10 A, caracteristica de declansare B si protectie diferentiala de 30 mA tip AC.

Cat spatiu ocupa in tabloul electric?

Aparatul are latimea de 1 modul, ceea ce permite economisirea spatiului fata de solutiile RCBO clasice cu doua module.

Este necesara testarea periodica?

Da. Se recomanda verificarea la fiecare 6 luni in conditii normale de functionare si lunar in conditii dificile, cu respectarea reglementarilor locale si a instructiunilor de instalare.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6 kA, conform EN 60898.
