Descriere

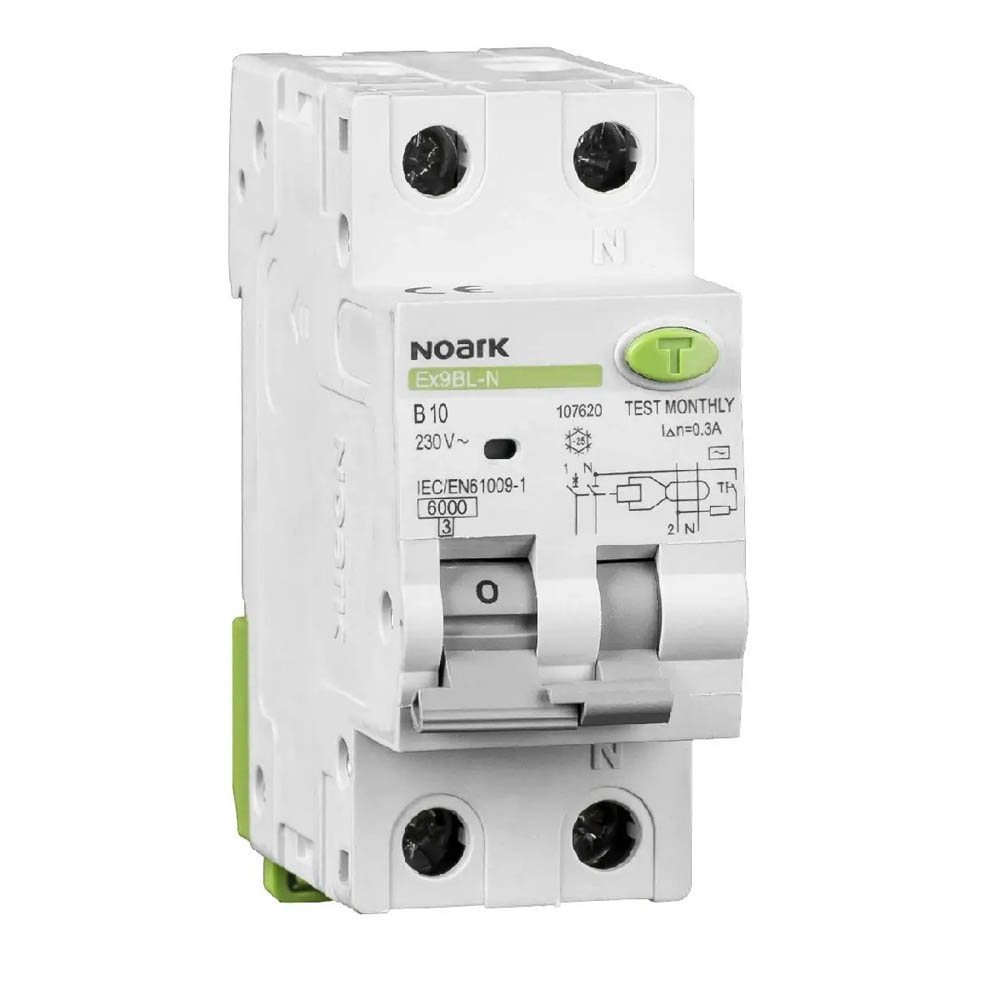

Acest intreruptor diferential cu protectie la supracurent, de tip RCBO, reuneste intr-un singur aparat functia de protectie diferentiala si functia de intreruptor automat. Este destinat circuitelor monofazate din tablouri electrice rezidentiale, comerciale sau industriale, unde este necesara protectia conductoarelor la suprasarcina si scurtcircuit, precum si detectarea curentilor reziduali de tip AC. Constructia 1P+N permite intreruperea simultana a fazei si neutrului, cu protejarea polului de faza.

Aparatul are curent nominal de 10A, tensiune nominala de 230 V AC si frecventa de utilizare 50/60 Hz. Sensibilitatea diferentiala nominala este de 300mA, iar tipul de detectie a curentului rezidual este AC. Declansatorul automat are caracteristica C, adecvata circuitelor la care pot aparea curenti de pornire moderati. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6kA, clasa de limitare a energiei este 3, iar capacitatea la curent de impuls este de 3kA. Produsul respecta cerintele standardului IEC/EN 61009.

Montajul se realizeaza in tablouri electrice, pe sina DIN, iar aparatul ocupa 2 module. Adancimea de incorporare este de 77 mm, aspect important pentru alegerea corecta a cofretului si organizarea echipamentelor modulare. Conectarea trebuie efectuata conform marcajelor bornelor si schemei furnizate de producator, cu respectarea sectiunii conductoarelor, a cuplului de strangere si a configuratiei corecte faza-neutru.

Gradul de protectie este IP20, de aceea aparatul se monteaza numai in interiorul unui tablou sau cofret care asigura protectia necesara impotriva contactului accidental si a influentelor mediului. Categoria de supratensiune este III, iar gradul de poluare admis este 2. Pentru verificarea functionarii protectiei diferentiale, se recomanda testarea periodica prin actionarea butonului de test, exclusiv in conditii de siguranta si de catre personal instruit atunci cand instalatia o impune.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Integreaza protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali de tip AC, intr-un singur aparat modular.

Pentru ce tip de circuit este recomandat?

Este destinat circuitelor monofazate de 230 V, cu un curent nominal de pana la 10A, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna sensibilitatea diferentiala de 300mA?

Aparatul declanseaza la atingerea unui curent rezidual nominal de 300mA. Alegerea sensibilitatii trebuie facuta de proiectant sau electrician in functie de rolul protectiei si de cerintele instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN si are adancimea de incorporare de 77 mm.

Este necesara testarea periodica?

Da. Functionarea protectiei diferentiale trebuie verificata periodic prin butonul de test, respectand instructiunile de utilizare si conditiile de siguranta ale instalatiei.
