Descriere

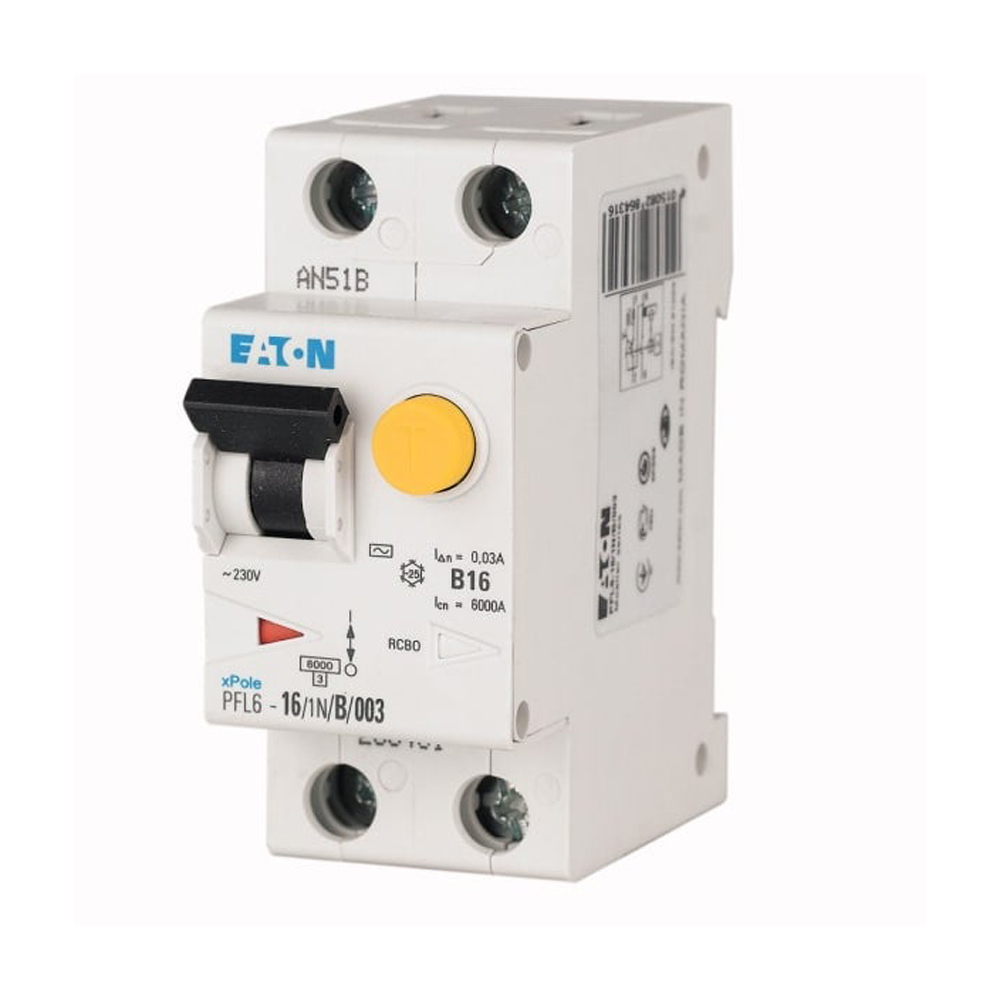

Acest intreruptor diferential cu protectie la supracurent de tip RCBO reuneste functiile unei sigurante automate si ale unei protectii diferentiale intr-un singur aparat modular. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si comerciale, unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali. Configuratia 1P+N protejeaza un pol si comuta simultan conductorul de nul.

Aparatul are curent nominal de 16A, tensiune nominala de utilizare de 230V AC si frecventa nominala de 50Hz. Sensibilitatea diferentiala este de 30mA, cu declansare fara temporizare, iar tipul de sensibilitate la curent rezidual este AC. Protectia magnetotermica are caracteristica de declansare B, capacitatea nominala de rupere conform IEC/EN 61009 este de 6kA, clasa de limitare a curentului este 3, iar tensiunea nominala de tinere la impuls este de 4kV. Gradul de protectie este IP20, iar aparatul are 2 module, cu dimensiuni de 86 x 75 x 37 mm si adancime incorporata de 69,5 mm.

Montajul se realizeaza pe sina DIN in tabloul electric. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Pentru o conectare corecta trebuie respectate schema de cablare, marcajele bornelor, polaritatea circuitului si cuplul de strangere indicat in documentatia tehnica a echipamentului. Alegerea sectiunii conductoarelor si a protectiei din amonte se face in functie de circuit, sarcina si conditiile reale de instalare.

Produsul este destinat utilizarii in interiorul tablourilor electrice, in intervalul de temperatura ambianta de la -25 grade C la +40 grade C, in categoria de supratensiune III si gradul de poluare 2. Protectia diferentiala de tip AC este adecvata pentru circuite cu curenti reziduali alternativi sinusoidali; compatibilitatea cu tipul de consumatori alimentati trebuie verificata in proiect. Instalarea, verificarea functiei de test si punerea in functiune trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce protectii ofera un RCBO?

Un RCBO combina protectia magnetotermica impotriva suprasarcinii si scurtcircuitului cu protectia diferentiala la curenti reziduali. Astfel, poate proteja individual un circuit din tablou.

Pentru ce tip de circuit este potrivit curentul nominal de 16A?

Un curent nominal de 16A este utilizat frecvent pentru circuite monofazate de prize sau alte circuite proiectate pentru aceasta valoare. Dimensionarea finala trebuie realizata in functie de sectiunea cablului, sarcina si proiectul instalatiei.

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA reprezinta curentul rezidual nominal la care protectia diferentiala declanseaza. Aceasta sensibilitate este folosita in mod uzual pentru protectia suplimentara a persoanelor in circuitele de joasa tensiune, conform proiectarii instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN si ocupa 2 module in tabloul electric.

Este potrivit pentru orice tip de consumator electronic?

Nu intotdeauna. Acesta este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru echipamente care pot genera componente pulsatorii sau continue ale curentului rezidual, tipul de protectie trebuie ales de proiectant sau electrician conform caracteristicilor sarcinii.
