Descriere

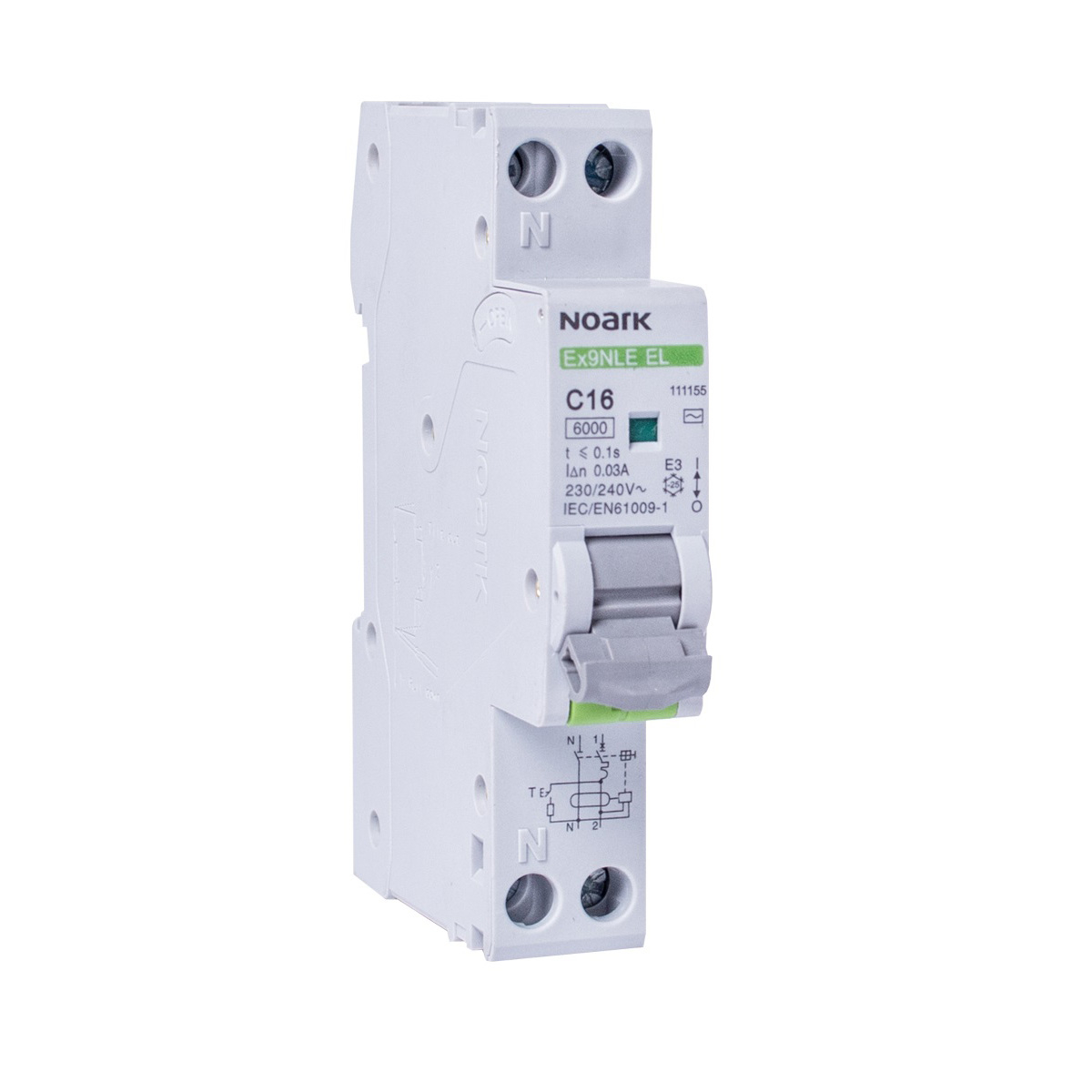

Acest intreruptor diferential cu protectie la supracurent, tip RCBO, reuneste intr-un singur aparat protectia la curenti reziduali, suprasarcina si scurtcircuit. Constructia cu latime de un modul ajuta la economisirea spatiului in tablourile electrice, fiind potrivita in special pentru aplicatii de instalatii electrice din cladiri unde este necesara protectia individuala a circuitelor.

Aparatul este realizat in configuratie 1PN, cu 2 poli in total si un pol protejat. Functioneaza la tensiune nominala de 230 V AC, frecventa 50/60 Hz si curent nominal de 40 A. Protectia magnetotermica are caracteristica de declansare C, iar protectia diferentiala are curent rezidual nominal de 30 mA si tip AC, pentru detectarea curentilor reziduali alternativi. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA, clasa de limitare a curentului este 3, iar rezistenta la curent de impuls este de 3 kA.

Latimea de un modul permite integrarea eficienta in tablouri cu aparataj modular. Neutrul este comutat simultan, iar adancimea de incorporare este de 77 mm. La dimensionarea circuitului se vor corela curentul nominal, caracteristica C, capacitatea de rupere si tipul protectiei diferentiale cu cerintele instalatiei, sectiunea conductoarelor si nivelul de scurtcircuit disponibil in punctul de montaj.

Echipamentul are grad de protectie IP20, categorie de supratensiune III si grad de poluare 2, fiind destinat montajului in interiorul unui tablou sau al unei carcase care asigura protectia necesara la atingere si influente externe. Functionarea protectiei diferentiale este dependenta de tensiune si utilizeaza evaluare electronica a curentului rezidual. Se recomanda verificarea regulata prin butonul de test: la fiecare 6 luni in conditii normale si lunar in conditii dificile, cu respectarea cerintelor locale si a instructiunilor de instalare.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia diferentiala la curenti reziduali cu protectia la suprasarcina si scurtcircuit, astfel incat poate proteja individual un circuit electric.

Care sunt valorile nominale principale?

Aparatul are curent nominal de 40 A, sensibilitate diferentiala de 30 mA, caracteristica de declansare C, tensiune nominala de 230 V AC si capacitate de rupere la scurtcircuit de 6 kA.

Ce inseamna tip AC pentru protectia diferentiala?

Tipul AC este destinat detectarii curentilor reziduali alternativi. Alegerea tipului de protectie diferentiala trebuie facuta in functie de natura consumatorilor din circuit si de cerintele proiectului electric.

Cat spatiu ocupa in tabloul electric?

Are latimea de un modul, fiind o alegere compacta pentru tablouri unde spatiul disponibil este important.

Este necesara testarea periodica?

Da. Se recomanda actionarea regulata a butonului de test, la fiecare 6 luni in conditii normale si lunar in conditii dificile, tinand cont si de reglementarile locale aplicabile.
