Descriere

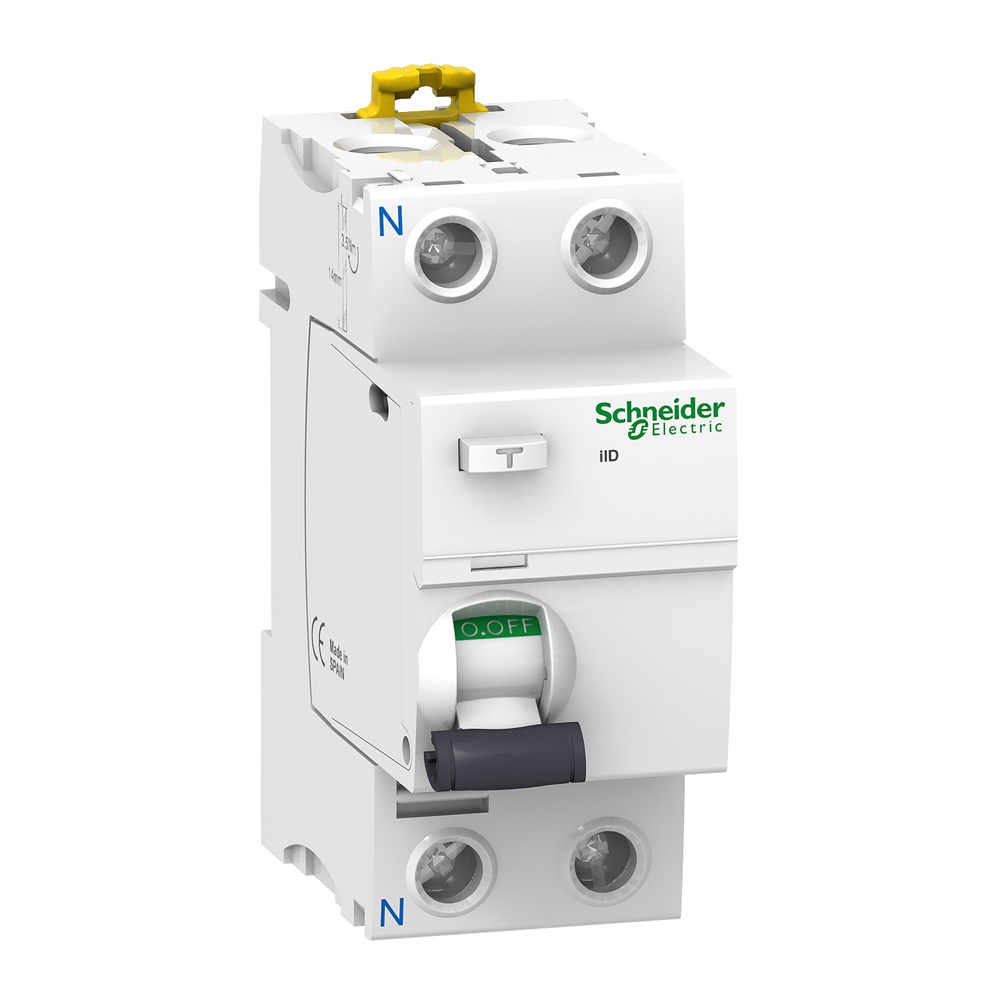

Acest intreruptor diferential RCCB este destinat protectiei persoanelor impotriva socurilor electrice produse de curenti reziduali, inclusiv in cazul contactului direct. Este adecvat pentru circuite monofazate de distributie si pentru izolarea instalatiilor rezidentiale. Declansarea este instantanee la atingerea pragului de sensibilitate diferentiala, iar indicatorul mecanic frontal ajuta la identificarea unei declansari cauzate de un defect de punere la pamant.

Aparatul are 2 poli, curent nominal de 25 A si sensibilitate diferentiala de 30 mA. Functioneaza la tensiune operationala nominala de 220-240 V AC, 50/60 Hz, iar protectia diferentiala este de tip AC, destinata detectarii curentilor reziduali alternativi sinusoidali. Tehnologia de declansare este independenta de tensiune. Curentul conditionat nominal de scurtcircuit este de 10 kA, capacitatea nominala de conectare si deconectare este de 1500 A, tensiunea nominala de izolatie este de 500 V AC, iar rezistenta la impuls este de 6 kV.

Montajul se realizeaza prin clipsare pe sina DIN, iar aparatul ocupa 4 pasi de 9 mm, echivalentul a 2 module standard. Dimensiunile sunt de 91 mm inaltime, 36 mm latime si 73,5 mm adancime. Conectarea se poate face sus sau jos, cu conductori rigizi de pana la 35 mm2 ori conductori flexibili, cu sau fara ferula, de pana la 25 mm2. Lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere pentru borne este de 3,5 Nm.

Produsul este conform cu EN/IEC 61008-1, are grad de protectie IP20 si poate atinge IP40 atunci cand este montat intr-o carcasa modulara corespunzatoare. Temperatura de functionare este intre -5 si 60 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Ca orice RCCB, asigura protectie la curenti reziduali, nu protectie la suprasarcina sau scurtcircuit; circuitul trebuie prevazut cu protectie adecvata la supracurent. Instalarea, verificarea conexiunilor si testarea periodica trebuie efectuate de personal calificat.

Intrebari frecvente

Ce protectie ofera un intreruptor diferential de 30mA?

Detecteaza curentii reziduali si declanseaza instantaneu la o sensibilitate de 30mA, contribuind la protectia persoanelor impotriva socurilor electrice.

Este potrivit pentru instalatii monofazate?

Da. Are 2 poli si este destinat retelelor de 220-240V AC, 50/60 Hz, fiind potrivit pentru circuite monofazate.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de diferential trebuie corelata cu caracteristicile consumatorilor din circuit.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Este un RCCB, deci ofera protectie diferentiala. Pentru suprasarcina si scurtcircuit trebuie utilizata o protectie dedicata la supracurent, dimensionata corect.

Cum se monteaza?

Se clipsaza pe sina DIN si ocupa 2 module standard. Conectarea poate fi realizata sus sau jos, respectand sectiunea conductorilor, cuplul de strangere si schema instalatiei.
