Descriere

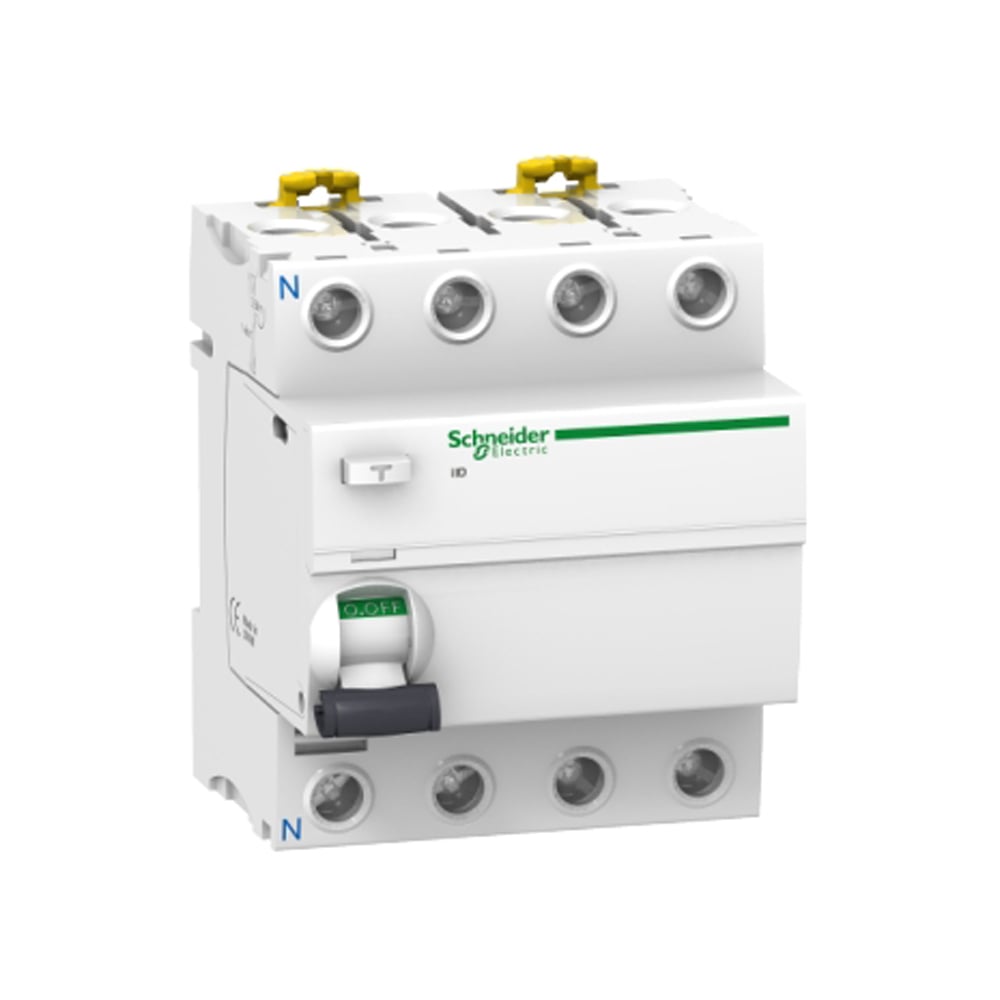

Acest intreruptor diferential RCCB este destinat circuitelor de curent alternativ trifazate, cu 4 poli si neutru pozitionat in partea stanga. Asigura protectia diferentiala la curenti reziduali de tip AC, fiind potrivit pentru aplicatii de distributie electrica unde este necesara detectarea curentilor de defect sinusoidali alternativi. Sensibilitatea de 300 mA il recomanda pentru protectia instalatiei impotriva riscului de incendiu si pentru protectia la soc electric prin contact indirect, in configuratii proiectate corespunzator.

Aparatul are curent nominal de 25 A, sensibilitate diferentiala de 300 mA si declansare instantanee. Functioneaza la tensiune operationala nominala de 380-415 V AC, 50/60 Hz, iar tensiunea nominala de izolatie este de 500 V AC. Dispune de tehnologie de declansare independenta de tensiune, capacitate nominala de inchidere si intrerupere de 1500 A, curent conditionat nominal de scurtcircuit de 10 kA, tensiune de tinere la impuls de 6 kV si capacitate la curent de supratensiune de 250 A.

Montajul se realizeaza prin clipsare pe sina DIN, in tablouri electrice modulare. Echipamentul ocupa 8 module de 9 mm si are dimensiuni de aproximativ 91 mm inaltime, 72 mm latime si 73,5 mm adancime. Comanda se face prin maneta frontala, iar indicatorul de pozitie al contactelor permite verificarea vizuala a starii aparatului. Marcajele de cablare si constructia bornelor sunt concepute pentru o instalare clara in tablouri de distributie.

Pentru utilizare sigura, aparatul trebuie ales si dimensionat de personal calificat in functie de schema instalatiei, tipul sarcinilor si protectiile asociate. Un RCCB monitorizeaza curentii diferentiali si nu inlocuieste protectia la suprasarcina sau scurtcircuit, astfel ca trebuie utilizat impreuna cu protectii adecvate impotriva supracurentilor. Se recomanda verificarea periodica a functionarii prin butonul de test, conform instructiunilor de instalare si normelor aplicabile.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intreruptor diferential?

Este potrivit pentru circuite trifazate de curent alternativ, la 380-415 V AC si 50/60 Hz, in tablouri de distributie cu montaj pe sina DIN.

Ce inseamna sensibilitatea diferentiala de 300 mA?

Aparatul declanseaza la detectarea unui curent rezidual nominal de 300 mA. Aceasta valoare este utilizata frecvent pentru protectia instalatiilor impotriva riscului de incendiu, conform proiectului electric.

Protejeaza si la suprasarcina sau scurtcircuit?

Nu. Fiind un RCCB, aparatul este destinat protectiei diferentiale. Protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparate dedicate, dimensionate corespunzator.

Cate module ocupa in tablou?

Ocupa 8 module de 9 mm pe sina DIN, avand o latime de aproximativ 72 mm.

Ce tip de curent rezidual detecteaza?

Este un model de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.
