Descriere

Acest intreruptor diferential RCCB cu 4 poli este destinat protectiei circuitelor trifazate cu nul, prin detectarea curentilor reziduali. Sensibilitatea de 30mA il recomanda pentru aplicatii in care este necesara protectia suplimentara a persoanelor la soc electric prin contact direct, precum si pentru separarea circuitelor din tablouri rezidentiale sau comerciale. Este un aparat tip AC, destinat circuitelor in care curentul rezidual are forma sinusoidala alternativa.

Aparatul are curent nominal de 25A, tensiune operationala nominala de 380 pana la 415V AC la 50/60Hz si 4 poli, cu nulul pozitionat in partea stanga. Declansarea diferentiala este instantanee si independenta de tensiunea de alimentare. Curentul conditionat de scurtcircuit este de 10kA, capacitatea nominala de inchidere si rupere este de 1500A, tensiunea nominala de izolatie este de 500V AC, iar rezistenta la impuls este de 6kV. Dispozitivul respecta standardele IEC 61008-1 si IEC 61008-2-1.

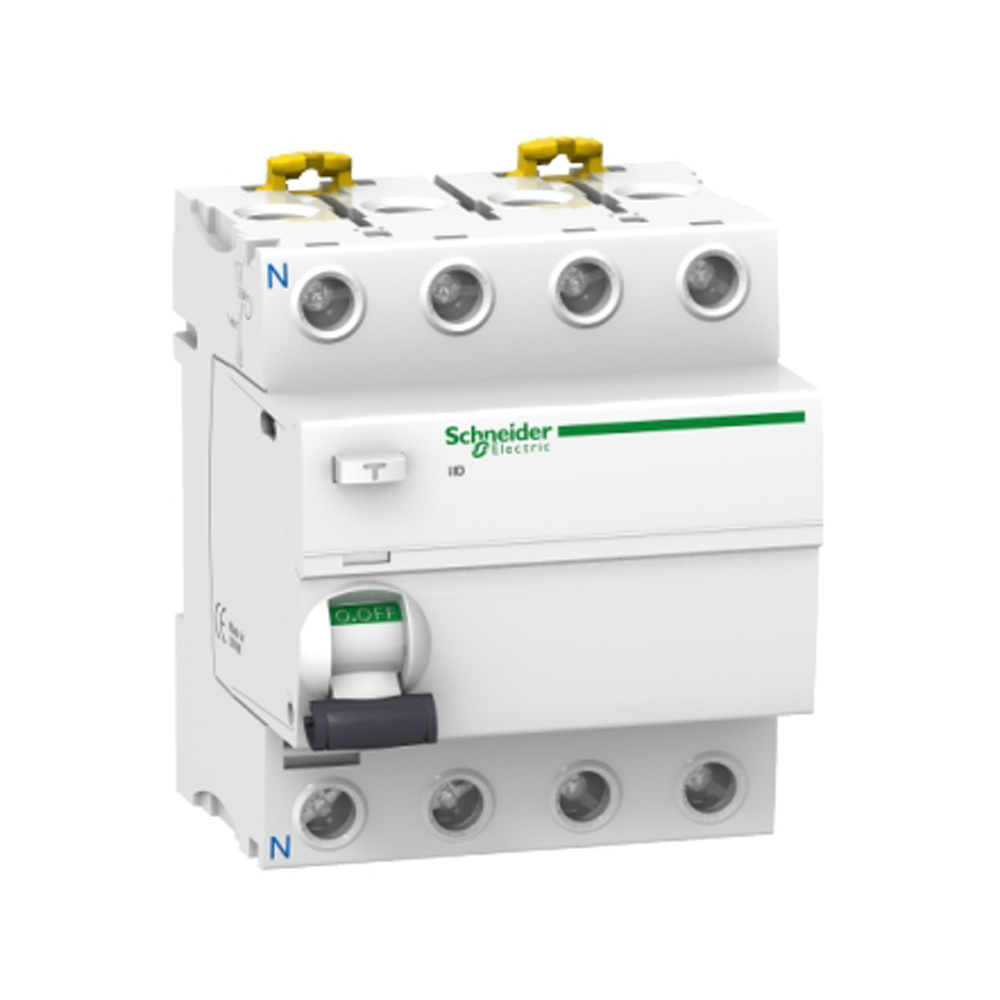

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 8 module de 9mm si are dimensiunile de 91mm inaltime, 72mm latime si 73,5mm adancime. Designul unificat al bornelor si marcajele de cablare contribuie la o instalare clara in tabloul electric. Pe partea frontala este prevazut un indicator mecanic rosu pentru semnalizarea defectului de punere la pamant, precum si indicator de pozitie a contactelor.

RCCB-ul nu asigura protectie la suprasarcina sau scurtcircuit, de aceea trebuie coordonat cu o protectie adecvata la supracurent montata in amonte, conform proiectului electric. Alegerea tipului AC trebuie facuta in functie de natura sarcinilor alimentate; pentru circuite cu echipamente electronice care pot genera alte forme de curent rezidual este necesara verificarea cerintelor instalatiei. Instalarea, conectarea si testarea trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor aplicabile.

Intrebari frecvente

Ce inseamna sensibilitatea de 30mA?

Sensibilitatea de 30mA reprezinta pragul curentului rezidual la care aparatul declanseaza pentru protectie diferentiala.

Este potrivit pentru circuite trifazate?

Da. Constructia cu 4 poli este destinata circuitelor trifazate cu nul.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Un RCCB detecteaza curentii reziduali si trebuie utilizat impreuna cu o protectie corespunzatoare la supracurent, dimensionata pentru circuit.

Ce presupune tipul AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu sarcini electronice sau echipamente cu cerinte speciale, tipul diferential trebuie ales conform caracteristicilor instalatiei.

Cum se monteaza aparatul?

Se clipseaza pe sina DIN in tabloul electric. Conectarea si verificarea functionarii trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.
