Descriere

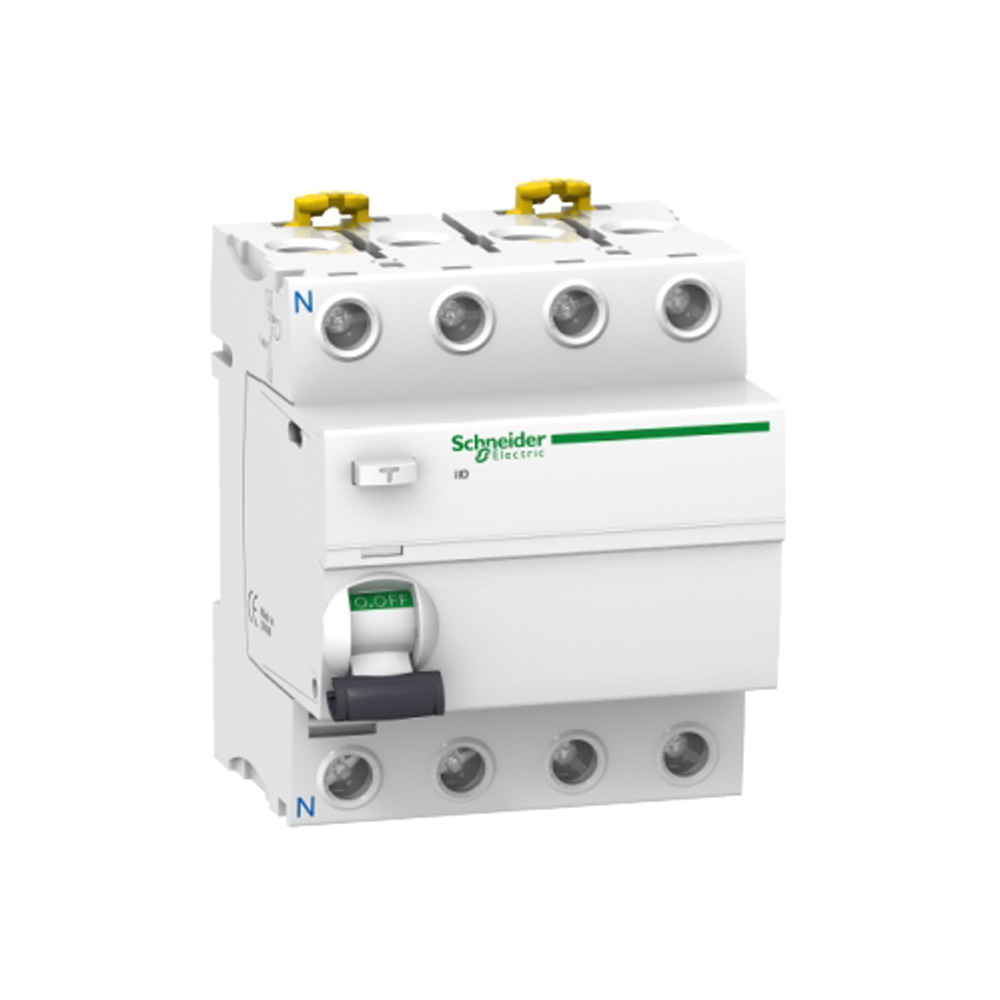

Acest intreruptor diferential RCCB din gama Acti9 iID este destinat monitorizarii curentilor reziduali in circuite de curent alternativ. Configuratia 4P permite utilizarea in tablouri electrice trifazate cu nul, fiind adecvata pentru protectia instalatiilor si pentru izolarea circuitului. Sensibilitatea de 300 mA este destinata in principal limitarilor riscului de incendiu asociat defectelor de izolatie, iar producatorul indica protectia persoanelor la contact indirect.

Aparatul are curent nominal de 40 A, sensibilitate diferentiala de 300 mA si clasa de protectie tip AC, pentru curenti reziduali alternativi sinusoidali. Functioneaza la frecventa de 50/60 Hz, cu tensiune operationala nominala de 380-415 V AC. Dispune de tehnologie de declansare independenta de tensiune, declansare instantanee, curent conditionat de scurtcircuit de 10 kA, capacitate nominala de inchidere si rupere de 1500 A, tensiune nominala de izolatie de 500 V AC si tensiune nominala de tinere la impuls de 6 kV. Curentul de supratensiune indicat este de 250 A.

Montajul se realizeaza prin clipsare pe sina DIN, in tablouri de distributie. Echipamentul ocupa 8 pasi de 9 mm si are dimensiuni de aproximativ 91 mm inaltime, 72 mm latime si 73,5 mm adancime. Nulul este pozitionat in partea stanga, iar constructia include borne cu design unificat si indicatie de cablare, pentru identificarea mai usoara a conexiunilor. Comanda se face prin maneta, iar indicatorul de pozitie al contactelor permite verificarea starii aparatului; pe fata frontala este prezent si un indicator mecanic rosu pentru semnalarea defectului de punere la pamant.

Selectarea si instalarea trebuie realizate de personal calificat, cu circuitul scos de sub tensiune si cu respectarea schemei de conectare, a sectiunii conductoarelor si a normativelor aplicabile. Tipul AC se alege numai atunci cand natura sarcinilor si a curentilor reziduali anticipati este compatibila cu aceasta clasa. Un RCCB nu inlocuieste protectia la suprasarcina si scurtcircuit, astfel ca in amonte sau in aval trebuie prevazuta protectie corespunzatoare cu intreruptor automat ori siguranta. Se recomanda testarea periodica a functiei diferentiale conform instructiunilor de exploatare si cerintelor instalatiei.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intreruptor diferential?

Este potrivit pentru circuite trifazate cu nul, in retele de 380-415 V AC la 50/60 Hz, unde este necesara monitorizarea curentilor reziduali.

Ce inseamna sensibilitatea de 300 mA?

Sensibilitatea de 300 mA reprezinta pragul nominal de curent rezidual la care aparatul declanseaza. Aceasta valoare este utilizata in principal pentru protectia instalatiilor si reducerea riscului de incendiu provocat de defecte de izolatie.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Fiind un RCCB, aparatul detecteaza curentii reziduali. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat printr-un intreruptor automat sau o siguranta dimensionata corect.

Cum se monteaza in tablou?

Se clipsaza pe sina DIN. Ocupa 8 module de 9 mm, are nulul in partea stanga si trebuie conectat de personal calificat, conform schemei de cablare si normativelor aplicabile.

Ce tip de curenti reziduali detecteaza varianta tip AC?

Varianta tip AC este destinata detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala trebuie facuta in functie de caracteristicile consumatorilor din circuit.
