Descriere

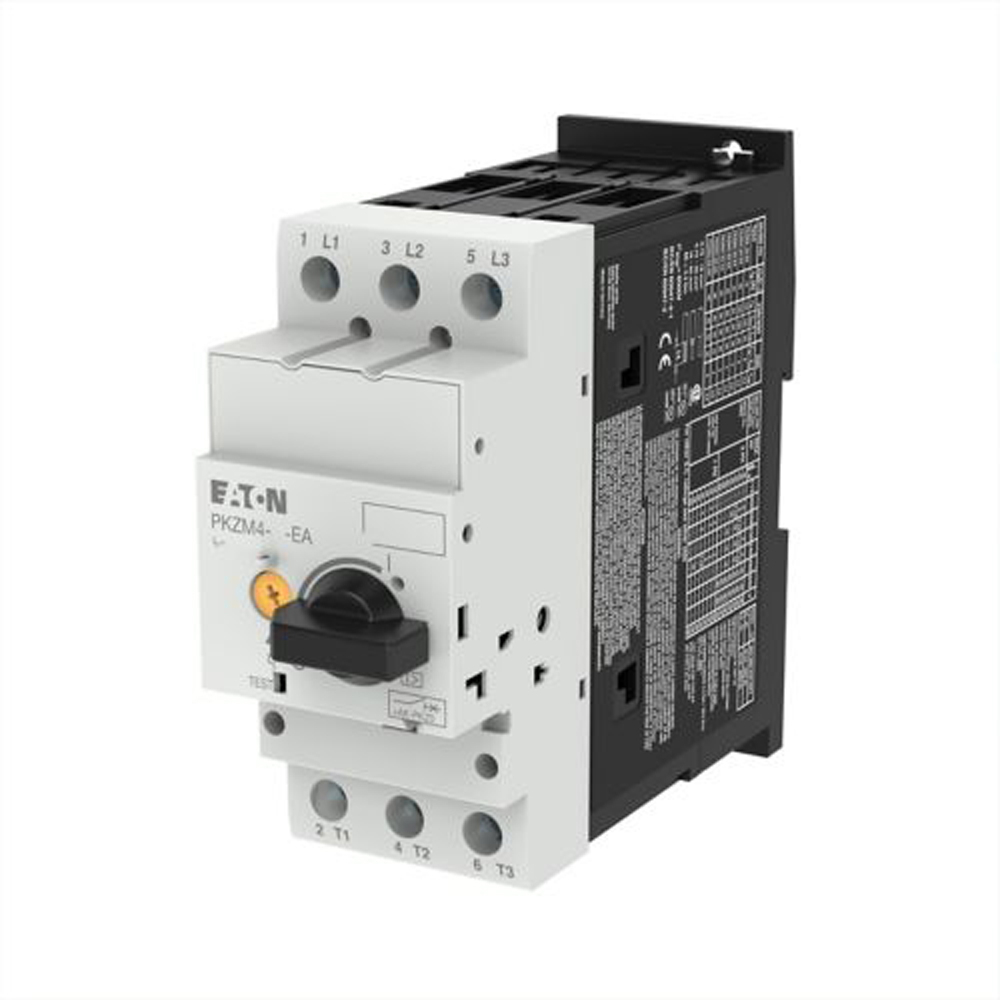

Acest intrerupator automat pentru protectia motorului reuneste protectia la suprasarcina si la scurtcircuit intr-un singur aparat. Este destinat circuitelor de motoare trifazate si aplicatiilor de comanda industriala, unde permite protejarea motorului si deconectarea manuala prin intermediul butonului rotativ. Aparatul este sensibil la lipsa fazei, o functie importanta pentru limitarea riscului de functionare necorespunzatoare a motoarelor trifazate in cazul caderii unei faze.

Curentul de reglaj al declansatorului de suprasarcina este cuprins intre 55 si 65 A, iar curentul nominal permanent este de 65 A. Tensiunea operationala nominala este de pana la 690 V. Puterea operationala in categoria AC-3e este de 18,5 kW la 220/230 V si 34 kW la 380/400 V, 50 Hz. Capacitatea nominala de rupere la scurtcircuit Icu este de 50 kA la 400 V AC, iar declansarea la scurtcircuit este fixa, la 1008 A, cu toleranta de plus sau minus 20 procente.

Constructia este tripolara si utilizeaza borne cu surub pentru conectarea conductoarelor. Aparatul are dimensiunile de 160 mm adancime, 140 mm inaltime si 55 mm latime, cu masa de aproximativ 1,136 kg. Poate fi montat prin clipsare pe sina DIN conform IEC/EN 60715, cu inaltime de 7,5 mm sau 15 mm. Alimentarea poate fi realizata din directia necesara proiectului, cu respectarea schemei de conectare si a instructiunilor de montaj.

Gradul de protectie al aparatului este IP20, iar bornele au grad de protectie IP00, de aceea montajul trebuie realizat intr-un tablou sau intr-o carcasa adecvata, care sa previna atingerea partilor active. Produsul este marcat CE si este conform RoHS. Reglajul curentului trebuie stabilit in functie de curentul nominal inscris pe placuta motorului, iar instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, dupa intreruperea alimentarii.

Intrebari frecvente

Pentru ce interval de curent se poate regla protectia motorului?

Declansatorul de suprasarcina se poate regla intre 55 A si 65 A. Reglajul se stabileste conform curentului nominal al motorului protejat.

Este potrivita pentru motoare trifazate?

Da. Aparatul este tripolar, are sensibilitate la lipsa fazei si este destinat protectiei circuitelor de motoare trifazate.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit Icu este de 50 kA la 400 V AC.

Se poate monta pe sina DIN?

Da. Aparatul se poate fixa prin clipsare pe sina DIN conform IEC/EN 60715, pentru sine cu inaltimea de 7,5 mm sau 15 mm.

Este necesara montarea intr-o carcasa sau intr-un tablou?

Da. Aparatul are grad de protectie IP20, iar bornele IP00, astfel ca trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare pentru protectie impotriva atingerii partilor active.
