Descriere

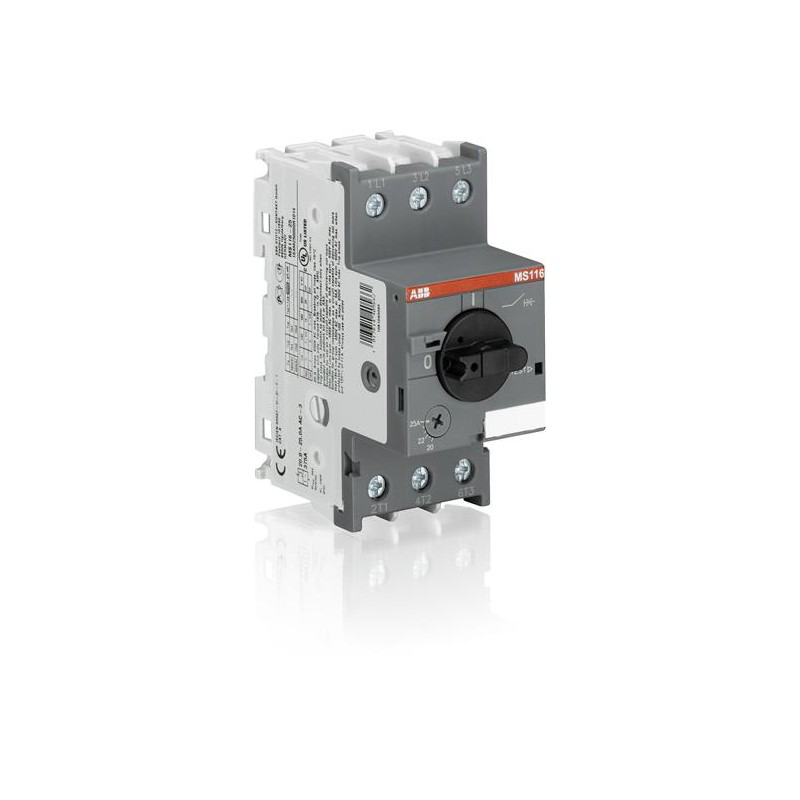

Protectia motor termomagnetica este destinata circuitelor de alimentare ale motoarelor, reunind intr-un singur aparat comanda manuala ON/OFF si protectia electrica. Este potrivita pentru protectia fara sigurante fuzibile a motoarelor si instalatiilor impotriva suprasarcinii, scurtcircuitului si lipsei de faza. Poate fi utilizata in aplicatii cu motoare trifazate, precum si in aplicatii monofazate compatibile.

Aparatul are 3 poli, curent operational nominal de 32 A si domeniu de reglaj al protectiei termice intre 25 si 32 A. Functioneaza la tensiune nominala de utilizare de pana la 690 V AC, la frecventa de 50/60 Hz, si are clasa de declansare 10A. Capacitatea nominala de rupere la scurtcircuit in serviciu este de 10 kA la 230 V AC si 400 V AC, 3 kA la 440 V AC si 500 V AC, respectiv 2 kA la 690 V AC. Declansarea electromagnetica instantanee este setata la 480 A. Pentru motoare la 400 V AC-3, puterea operationala nominala este de 15,5 kW.

Montajul se realizeaza pe sina DIN conform EN 60715, in tablouri electrice sau panouri de automatizare. Conectarea circuitului principal se face prin borne cu surub M4. Pentru aceasta varianta, se accepta conductoare rigide de 2,5 pana la 6 mm2 si conductoare flexibile, cu sau fara ferula, de 1 pana la 6 mm2; lungimea recomandata de dezizolare este de 10 mm, iar cuplul de strangere este de 2 Nm. Aparatul are latimea de 45 mm si poate fi echipat, in functie de necesitati, cu contacte auxiliare, contacte de semnalizare, declansatoare de minima tensiune, declansatoare de lucru, bare trifazate, blocuri de alimentare si dispozitive de blocare.

Protectia are functie de separare, compensare la temperatura si mecanism de declansare libera, astfel incat declansarea de protectie nu poate fi impiedicata de pozitia comenzii. Gradul de protectie al carcasei si al bornelor circuitului principal este IP20, fiind recomandata instalarea intr-o incinta corespunzatoare pentru protectia impotriva atingerii accidentale. Temperatura de functionare in regim deschis este intre -25 si +70 grade C, cu domeniu compensat intre -25 si +55 grade C; altitudinea maxima de utilizare este de 2000 m. Reglajul curentului trebuie efectuat conform curentului nominal indicat pe placuta motorului, iar montajul si verificarea circuitului trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce este utilizata protectia motor termomagnetica?

Este utilizata pentru pornirea si oprirea manuala a motoarelor si pentru protectia circuitului motor impotriva suprasarcinii, scurtcircuitului si lipsei de faza.

Ce domeniu de reglaj al curentului are acest aparat?

Protectia termica se poate regla intre 25 si 32 A. Reglajul se alege in functie de curentul nominal inscris pe placuta de identificare a motorului.

La ce tensiune poate functiona?

Tensiunea nominala de utilizare este de pana la 690 V AC, la frecventa de 50/60 Hz.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN conform EN 60715.

Ce sectiuni de conductor pot fi conectate?

Bornele circuitului principal accepta conductoare rigide de 2,5 pana la 6 mm2 si conductoare flexibile, cu sau fara ferula, de 1 pana la 6 mm2.
