Descriere

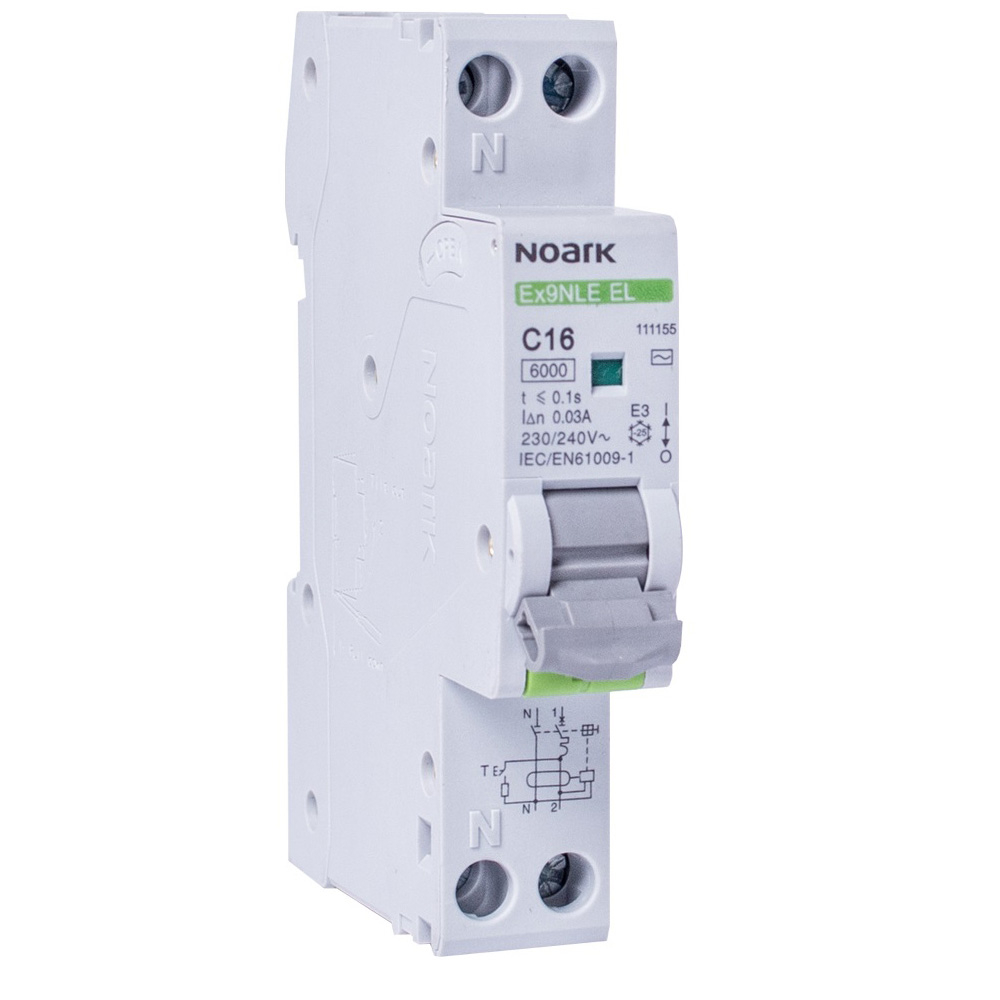

Acest RCBO combina intr-un singur aparat protectia diferentiala cu protectia magnetotermica la suprasarcina si scurtcircuit. Este destinat circuitelor monofazate si reprezinta o solutie compacta pentru tablouri electrice rezidentiale, comerciale sau pentru modernizarea instalatiilor in care spatiul pe sina DIN este limitat. Constructia cu latime de un modul economiseste spatiu fata de solutiile clasice formate din aparate separate.

Aparatul este in configuratie 1P+N, cu un pol protejat si doi poli in total, inclusiv nul comutat. Are curent nominal de 16 A, caracteristica de declansare B, curent rezidual nominal de 30 mA si sensibilitate de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Functioneaza la 230 V AC, 50/60 Hz, are capacitate nominala de rupere la scurtcircuit de 6 kA si declansare diferentiala fara intarziere. Este testat conform EN 61009-1, cu tensiune nominala de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN de 35 mm, aparatul avand latime de 18 mm, inaltime de 95 mm cu clema de sina inclusa si adancime de montaj de 77 mm. Bornele permit conectarea conductoarelor cu sectiunea de 1 pana la 16 mm2, iar alimentarea poate fi realizata de sus sau de jos. Pentru extinderea functiilor de monitorizare sau comanda, sunt compatibile accesorii montate pe partea stanga, precum contacte auxiliare, contacte de semnalizare, bobine de declansare si bobine de minima tensiune.

Dispozitivul utilizeaza un principiu electronic de detectie a curentului rezidual si este dependent de tensiune; functia RCD necesita minimum 50 V AC. Gradul de protectie este IP20, temperatura ambianta de functionare este intre -35 si +70 grade C, iar utilizarea este indicata pana la altitudinea de 2000 m, in medii cu umiditate relativa de pana la 95%. Testarea periodica trebuie efectuata conform reglementarilor locale; recomandarea este la fiecare 6 luni in conditii normale si lunar in conditii dificile. Instalarea, verificarea si punerea in functiune trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia diferentiala la curent rezidual cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de curent rezidual este potrivit?

Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Cate module ocupa in tabloul electric?

Ocupa un singur modul, avand latimea de 18 mm si fiind destinat montajului pe sina DIN de 35 mm.

Care sunt valorile nominale principale?

Are curent nominal de 16 A, caracteristica de declansare B, sensibilitate diferentiala de 30 mA, tensiune nominala de 230 V AC si capacitate de rupere de 6 kA.

Este necesara testarea periodica?

Da. Se recomanda testarea la fiecare 6 luni in conditii normale de functionare si lunar in conditii dificile, respectand totodata cerintele reglementarilor locale.
