Descriere

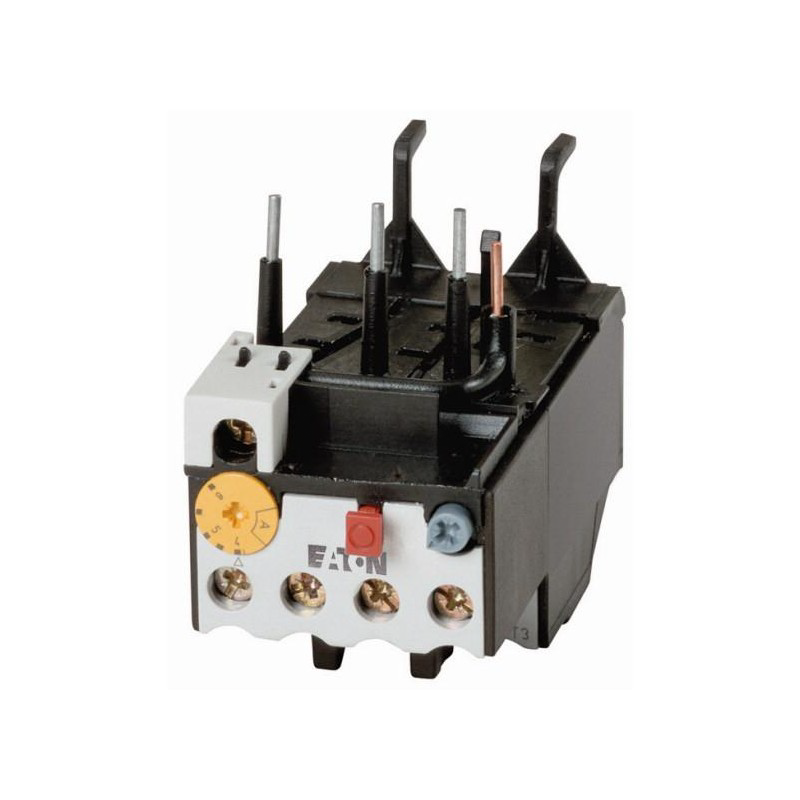

Releul termic reglabil este destinat protectiei la suprasarcina a motoarelor electrice in circuite de comanda si pornire. Domeniul de reglaj permite adaptarea protectiei la curentul nominal al motorului, contribuind la decuplarea circuitului de comanda atunci cand apare o suprasarcina prelungita. Este adecvat pentru integrarea in tablouri electrice, panouri de automatizare si echipamente industriale cu actionari motorizate.

Domeniul de reglaj al curentului este 24-32 A, iar curentul nominal pentru disiparea termica specificata este de 32 A. Aparatul este echipat cu un contact auxiliar normal deschis si un contact auxiliar normal inchis, util pentru semnalizare, interblocari sau comanda. Dispune de sensibilitate la lipsa fazei, buton de testare si oprire, resetare selectabila manuala sau automata si declansare libera. Gradul de protectie este IP20, iar dimensiunile sunt 96 x 67 x 45 mm; greutatea este de aproximativ 0,141 kg.

Montajul se realizeaza direct in ansamblul de pornire al motorului, conform configuratiei echipamentului si instructiunilor de instalare. Conexiunile se fac prin borne cu surub, cu respectarea sectiunii admise a conductoarelor si a cuplului de strangere: 1,8 Nm pentru bornele circuitului principal si 1,2 Nm pentru bornele circuitului de comanda. Pentru pregatirea cablurilor se recomanda o lungime de dezizolare de 10 mm pe circuitul principal si 8 mm pe circuitul de comanda.

Protectia IP20 asigura protectie impotriva contactului direct la actionarea din partea frontala, insa produsul trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare aplicatiei. Reglajul trebuie efectuat de personal calificat, in functie de curentul nominal inscris pe placuta motorului. Releul termic nu inlocuieste protectia la scurtcircuit; alegerea sigurantelor, intreruptorului de protectie si verificarea comportamentului la scurtcircuit raman responsabilitatea proiectarii ansamblului electric. Temperatura ambientala de utilizare este intre -25 si 55 grade C.

Intrebari frecvente

Pentru ce se utilizeaza un releu termic reglabil 24-32 A?

Se utilizeaza pentru protectia motoarelor electrice impotriva suprasarcinilor, cu reglarea curentului de declansare intre 24 si 32 A in functie de curentul nominal al motorului.

Ce contacte auxiliare are releul termic?

Produsul este prevazut cu un contact normal deschis si un contact normal inchis, utile pentru semnalizare, comanda sau interblocare.

Are functie de resetare dupa declansare?

Da. Resetarea poate fi selectata in mod manual sau automat, iar aparatul include si buton de testare si oprire.

Poate inlocui protectia la scurtcircuit?

Nu. Releul termic protejeaza motorul la suprasarcina, iar protectia la scurtcircuit trebuie asigurata separat prin aparate de protectie alese si coordonate corespunzator.

Care sunt conditiile de montaj?

Se monteaza direct in ansamblul de comanda al motorului, cu respectarea instructiunilor de instalare, a sectiunii conductoarelor si a cuplurilor de strangere pentru borne.
