Descriere

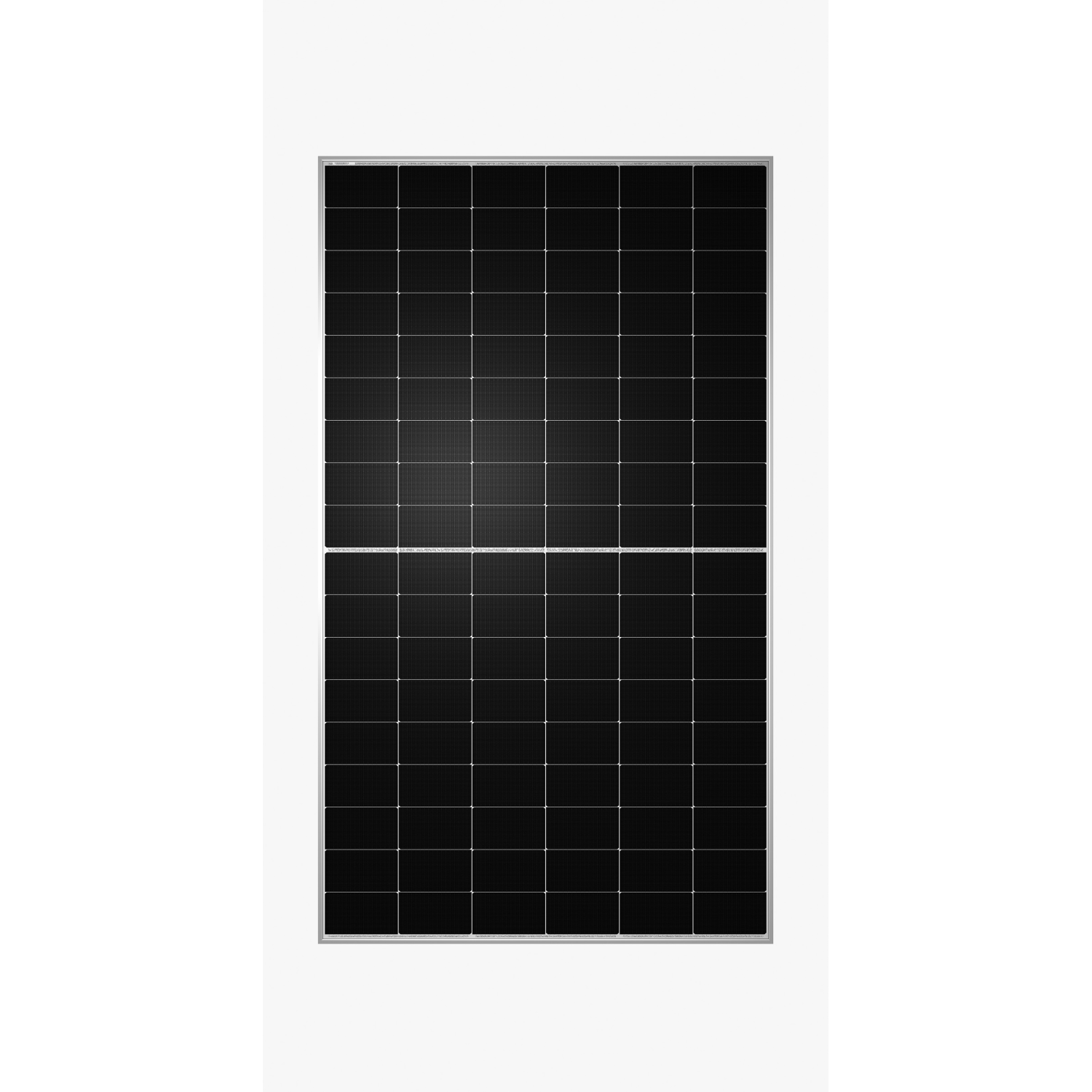

Panoul fotovoltaic Q.TRON CLASSIC de 505W este un modul bifacial cu celule monocristaline N-type, proiectat pentru sisteme fotovoltaice rezidentiale, comerciale, industriale si instalatii la sol. Constructia cu doua straturi de sticla permite captarea luminii pe fata frontala si valorificarea radiatiei reflectate pe partea posterioara, in functie de conditiile de montaj si de suprafata din jurul modulului.

La conditii standard de test STC, puterea nominala la punctul de maxima putere este de 505W, cu eficienta modulului de minimum 22,7%. Tensiunea la punctul de maxima putere este de 33,94V, curentul la punctul de maxima putere este de 14,88A, tensiunea in circuit deschis este de 40,24V, iar curentul de scurtcircuit este de 15,92A. Modulul are 108 semi-celule, dispuse in configuratie 6 x 18, si bifacialitate PMPP si ISC de 80% plus minus 5%. Dimensiunile sunt 1961 x 1134 x 30 mm, iar greutatea este de 27 kg.

Pentru conectare sunt prevazute cabluri solare de 4 mm2, cu lungime de minimum 1400 mm pentru conductorul pozitiv si negativ, precum si conectori Staubli MC4-EVO2A cu protectie IP68. Cutia de jonctiune are protectie IP68 si include diode bypass. Montajul se realizeaza pe structura compatibila pentru module fotovoltaice, folosind punctele de fixare si impamantare ale ramei, cu respectarea instructiunilor de instalare si a configuratiei electrice stabilite pentru invertor.

Modulul are rama din aluminiu anodizat, sticla frontala de 2 mm cu tratament antireflex si sticla posterioara semi-temperata de 2 mm. Este proiectat pentru o tensiune maxima de sistem de 1500V, curent invers maxim de 30A si functionare continua la temperaturi intre -40 grade C si +85 grade C. Sunt declarate sarcini maxime de test de 5400 Pa la apasare si 2400 Pa la tractiune, respectiv sarcini maxime de proiectare de 3600 Pa la apasare si 1600 Pa la tractiune. Produsul este calificat conform IEC 61215:2016 si IEC 61730:2016.

Intrebari frecvente

Ce putere nominala are panoul fotovoltaic Q.TRON CLASSIC?

Puterea nominala la punctul de maxima putere, masurata in conditii STC, este de 505W.

Este acest modul fotovoltaic bifacial?

Da. Modulul are constructie bifaciala, cu bifacialitate declarata pentru PMPP si ISC de 80% plus minus 5%, astfel incat poate valorifica si radiatia reflectata pe partea posterioara.

Care sunt dimensiunile si greutatea panoului?

Modulul masoara 1961 x 1134 x 30 mm si are greutatea de 27 kg.

Ce conectori sunt utilizati pentru conectarea electrica?

Panoul este echipat cu conectori Staubli MC4-EVO2A si cabluri solare de 4 mm2, ambele conexiuni avand protectie IP68.

La ce tensiune maxima de sistem poate fi utilizat modulul?

Tensiunea maxima de sistem declarata este de 1500V. Configurarea sirurilor trebuie realizata tinand cont de tensiunile invertorului si de variatia tensiunii modulului la temperatura.
