Releu monitorizare retea ABB pentru protectie NA

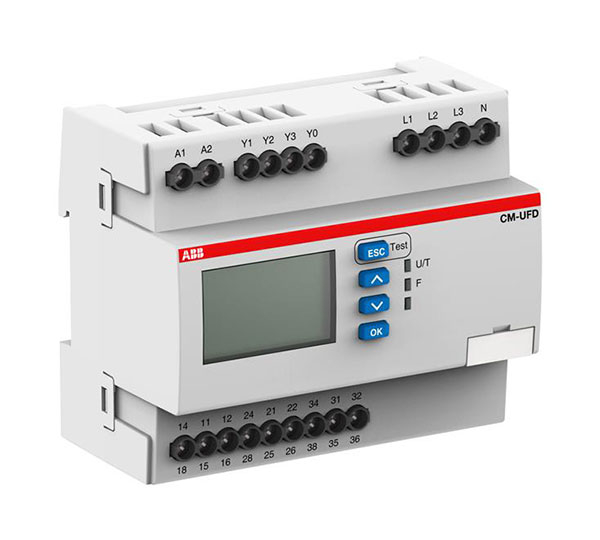

![Releu monitorizare retea ABB protectie NA [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/releu-monitorizare-retea-abb-pentru-protectie-na-693235.jpg "Releu monitorizare retea ABB protectie NA [1]")
Releu multifunctional ABB CM-UFD.M31 pentru monitorizarea tensiunii si frecventei retelei. Functioneaza cu tensiune de alimentare de comanda 24-240 V AC/DC.
- Monitorizeaza tensiunea si frecventa in retele monofazate si trifazate.
- Tensiune nominala de alimentare de comanda: 24-240 V AC/DC.
- Domeniu de masurare: 0-540 V AC L-L si 0-312 V AC L-N.
- Are 3 intrari de comanda si 3 contacte inversoare.
- Memoreaza pana la 99 de erori.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
ABB CM-UFD.M31 este un releu multifunctional pentru monitorizarea retelei in instalatii de injectare. Acesta monitorizeaza tensiunea si frecventa si comanda declansarea intrerupatorului de sectiune atunci cand valorile masurate ies din pragurile configurate.
Releul poate monitoriza retele monofazate si trifazate, in sisteme AC cu 2, 3 sau 4 conductoare. Detecteaza supratensiunea, subtensiunea, supracurentul de frecventa si subfrecventa, inclusiv valoarea medie pe 10 minute si protectiile la cresterea sau scaderea tensiunii si frecventei.
CM-UFD.M31 se configureaza de la butoanele frontale, prin intermediul afisajului LCD cu iluminare de fundal. Dispune de 3 intrari de comanda si 3 contacte inversoare, iar valorile de prag si temporizarile de declansare sunt reglabile.
Functiile configurabile includ monitorizarea ROCOF si detectia deplasarii vectoriale. Aparatul dispune de detectia intreruperii conductorului neutru, memorie de erori pentru pana la 99 de inregistrari si protectie prin parola pentru setari.
Specificatii tehnice
| Afisaj | cu afisaj LCD multiline cu iluminare de fundal |
| Tensiune nominala de alimentare de comanda | 24-240 V AC/DC |
| Domeniu de masurare L-L | 0-540 V AC |
| Domeniu de masurare L-N | 0-312 V AC |
| Retele monitorizate | monofazate si trifazate, sisteme AC cu 2, 3 sau 4 conductoare |
| Principiu de masurare | True RMS |
| Intrari de comanda | 3 |
| Contacte de iesire | 3 contacte inversoare |
| Memorie erori | pana la 99 de inregistrari |
| Functii monitorizate | supratensiune, subtensiune, valoare medie pe 10 minute, suprafrecventa si subfrecventa |
| Functii configurabile | ROCOF si detectia deplasarii vectoriale |
| Detectie conductor neutru intrerupt | da |
| Protectie setari prin parola | da |
Intrebari frecvente
Ce monitorizeaza releul ABB CM-UFD.M31?
Monitorizeaza tensiunea si frecventa retelei. Functiile includ supratensiune, subtensiune, valoare medie pe 10 minute, suprafrecventa si subfrecventa.
Cu ce tensiune de alimentare functioneaza releul?
Tensiunea nominala de alimentare de comanda este 24-240 V AC/DC.
Poate fi utilizat in retele monofazate si trifazate?
Da. Releul monitorizeaza retele monofazate si trifazate, in sisteme AC cu 2, 3 sau 4 conductoare.
Care este domeniul de masurare al tensiunii?
Domeniul de masurare este 0-540 V AC intre faze L-L si 0-312 V AC intre faza si neutru L-N.
Ce intrari si iesiri are aparatul?
CM-UFD.M31 are 3 intrari de comanda si 3 contacte inversoare de iesire.
Tip: Releu de monitorizare retea
Model: CM-UFD.M31
