Descriere

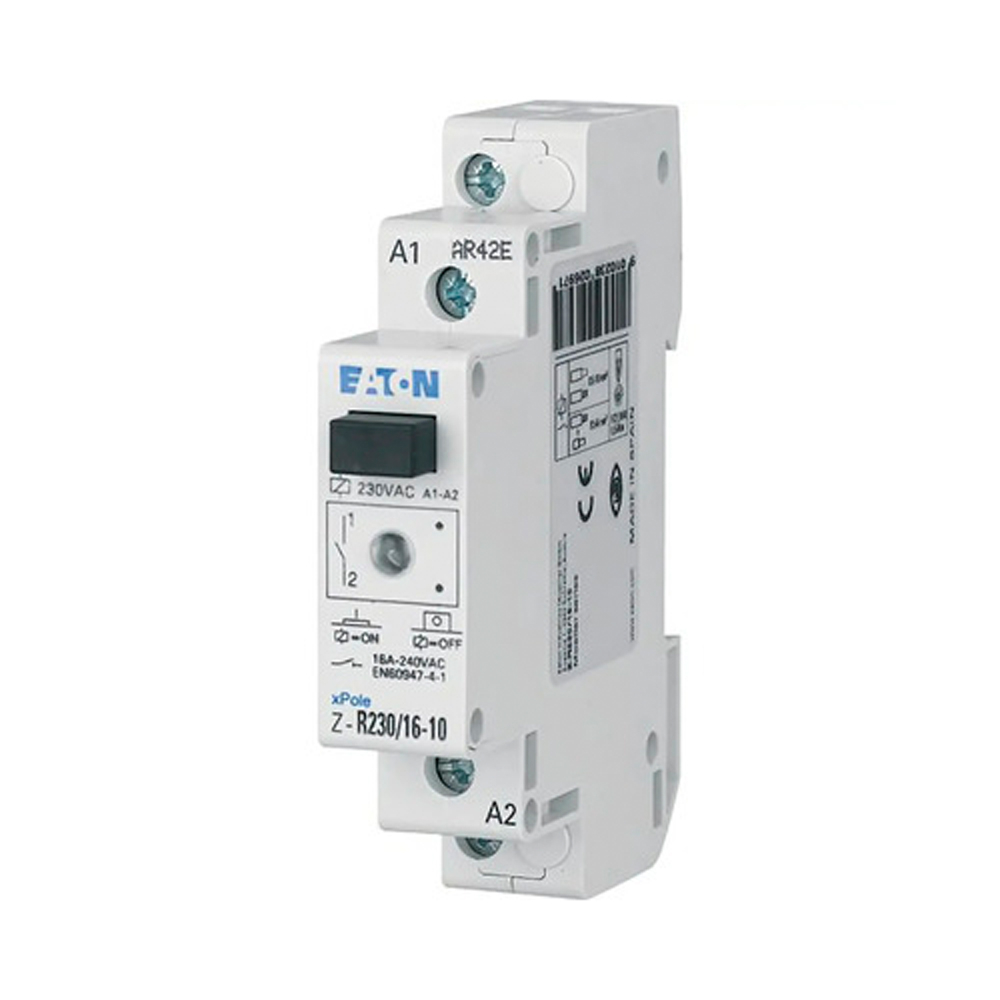

Releul de instalare este destinat automatizarii si comenzii circuitelor electrice monofazate din tablouri de distributie. Poate fi utilizat pentru actionarea iluminatului, a unor circuite auxiliare sau a altor consumatori compatibili cu parametrii de comutare ai aparatului. Constructia modulara permite integrarea compacta in tablouri electrice rezidentiale sau comerciale, iar functionarea este prevazuta cu indicator LED de stare si buton pentru testare.

Bobina de comanda functioneaza la 230 V AC, 50-60 Hz, cu domeniu al tensiunii de comanda de 196-250 V AC. Contactul de iesire este de tip normal deschis, cu curent nominal de 16 A la tensiune de alimentare de 240 V AC. Pentru sarcini cu caracter inductiv, curentul maxim de comutare la cos phi 0,6 este de 5 A. Sarcina maxima declarata pentru lampi cu incandescenta este de 720 W, iar pentru lampi fluorescente este de pana la 303 VA, respectiv 541 VA in circuit duo.

Aparatul se monteaza pe sina DIN si ocupa 1 modul, avand latimea de 17,5 mm. Dimensiunile produsului sunt de 90 mm adancime, 73 mm inaltime si 17,5 mm latime, cu adancime de incorporare de 60 mm. Configuratia cu un singur contact normal deschis este potrivita pentru comanda simpla a unui circuit, iar butonul de test faciliteaza verificarea functionarii la punerea in functiune sau in timpul operatiunilor de mentenanta.

Montajul, conectarea si dimensionarea protectiilor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Este necesara alegerea corecta a sectiunii conductoarelor, a protectiei la supracurent si a modului de conectare in functie de tipul sarcinii comandate. Pentru tabloul complet, proiectantul sau executantul trebuie sa verifice incalzirea, comportarea la scurtcircuit, compatibilitatea electromagnetica si respectarea conditiilor de exploatare ale instalatiei.

Intrebari frecvente

La ce se utilizeaza un releu de instalare cu 1 contact normal deschis?

Este utilizat pentru comanda unui circuit electric, de exemplu iluminat sau un consumator auxiliar, atunci cand bobina primeste tensiunea de comanda.

Ce tensiune are bobina de comanda?

Bobina de comanda functioneaza la 230 V AC, 50-60 Hz, in domeniul de tensiune 196-250 V AC.

Cate module ocupa in tabloul electric?

Aparatul ocupa 1 modul pe sina DIN, cu latimea de 17,5 mm.

Poate fi folosit pentru sarcini inductive?

Da, cu respectarea parametrilor de comutare. Pentru sarcini la cos phi 0,6, curentul maxim de comutare declarat este de 5 A. Dimensionarea circuitului trebuie realizata in functie de sarcina reala.

Este prevazut cu functie de testare?

Da, releul are buton pentru testare si indicator LED de stare, utile la verificarea functionarii in tabloul electric.
