Descriere

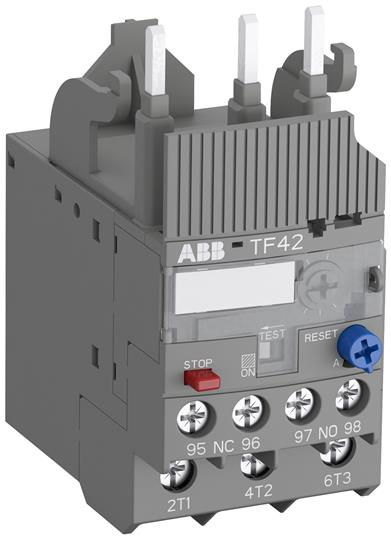

Releul termic reglabil este destinat protectiei circuitului principal al motoarelor, intervenind la suprasarcina sau la lipsa unei faze. Functionarea se bazeaza pe elemente bimetalice, cate unul pentru fiecare pol, incalzite de curentul motorului. La depasirea curentului reglat, releul actioneaza contactele auxiliare pentru oprirea circuitului de comanda al contactorului si semnalizarea declansarii. Este adecvat pentru realizarea demaroarelor de motor in tablouri de automatizare si distributie.

Domeniul de reglaj al protectiei termice este 2,3-3,1 A, iar curentul operational nominal AC-3 este de 3,1 A. Aparatul are 3 poli protejati, clasa de declansare 10, tensiune operationala nominala de pana la 690 V AC in circuitul principal si 600 V AC/DC in circuitul auxiliar. Tensiunea nominala de izolatie este 690 V, iar tensiunea nominala de tinere la impuls este 6 kV. Contactele auxiliare integrate sunt 1 NC si 1 NO; curentul termic conventional in aer liber este de 6 A pentru contactul NC si 4 A pentru contactul NO. Dimensiunile sunt 45 x 88,3 x 70,5 mm, iar masa neta este de aproximativ 0,13 kg.

Montajul se realizeaza direct pe contactoare bloc compatibile, fiind indicat pentru contactoare din gama AF09, AF12, AF16, AF26, AF30 si AF38. Circuitul principal accepta conductori rigizi sau flexibili de 0,75-4 mm2, cu lungime de dezizolare de 12 mm si cuplu de strangere de 1,5-2,5 Nm. Pentru circuitul auxiliar se pot utiliza conductori rigizi de 0,75-4 mm2 sau conductori flexibili cu ferula de 0,75-2,5 mm2; lungimea de dezizolare este de 9 mm, iar cuplul de strangere recomandat este 1-1,5 Nm. Resetarea automata sau manuala este selectabila, iar functia STOP si indicatorul de declansare faciliteaza exploatarea si verificarea rapida a starii protectiei.

Produsul are grad de protectie IP20 si este proiectat pentru utilizare la temperaturi ambientale de functionare intre -25 si +60 grade C, cu compensare de temperatura. Gradul de poluare admis este 3, iar altitudinea maxima de utilizare este 2000 m. Respecta standardele IEC/EN 60947-1, IEC/EN 60947-4-1 si IEC/EN 60947-5-1. Releul termic nu asigura protectia la scurtcircuit, de aceea circuitul trebuie echipat cu o protectie la scurtcircuit corect dimensionata si instalarea trebuie efectuata de personal calificat, cu alimentarea complet intrerupta.

Intrebari frecvente

Pentru ce este utilizat un releu termic reglabil intre 2,3 si 3,1 A?

Este utilizat pentru protectia motoarelor trifazate al caror curent nominal se incadreaza in intervalul 2,3-3,1 A. Protejeaza motorul la suprasarcina si la lipsa de faza prin actionarea circuitului de comanda al contactorului.

Releul termic protejeaza si la scurtcircuit?

Nu. Protectia termica este destinata suprasarcinii si lipsei de faza. Circuitul trebuie sa includa separat o siguranta fuzibila sau un intreruptor automat dimensionat corespunzator pentru protectia la scurtcircuit.

Ce contacte auxiliare sunt disponibile?

Releul include un contact normal inchis NC si un contact normal deschis NO. Contactul NC poate fi utilizat in circuitul bobinei contactorului pentru oprirea motorului la declansare, iar contactul NO poate fi folosit pentru semnalizare.

Cum se seteaza curentul de declansare?

Curentul se regleaza pe scala in amperi la valoarea curentului nominal inscris pe placuta motorului, cu conditia ca aceasta valoare sa fie cuprinsa intre 2,3 si 3,1 A.

Poate fi montat direct pe contactor?

Da. Este conceput pentru conectare directa la contactoare bloc compatibile, inclusiv AF09, AF12, AF16, AF26, AF30 si AF38. Pentru montaj individual sunt necesare accesorii dedicate.
