Descriere

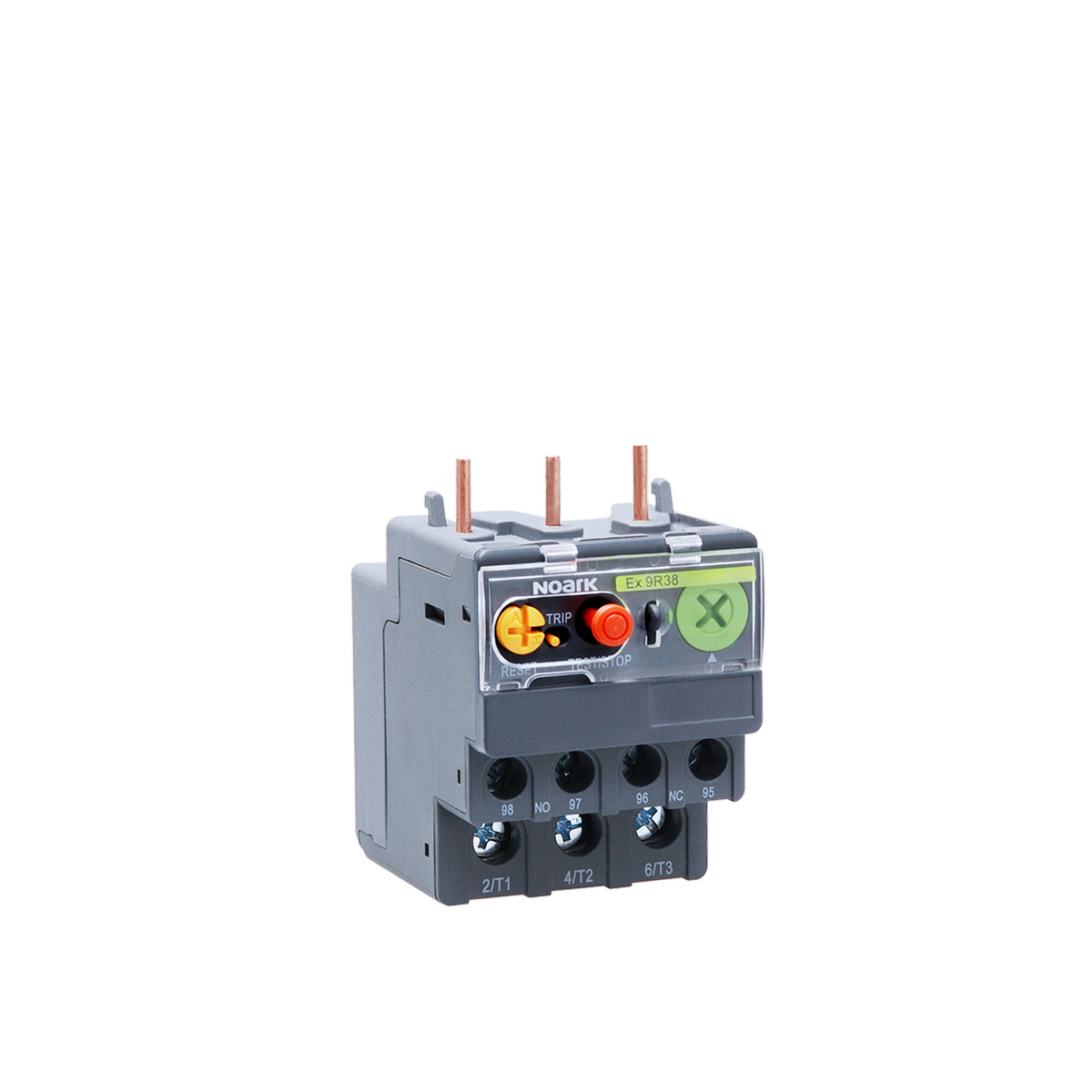

Acest releu termic de suprasarcina este destinat protectiei motoarelor electrice trifazate impotriva suprasarcinilor si a functionarii in conditii de pierdere de faza. Se utilizeaza in circuite de comanda si forta impreuna cu un contactor, contribuind la oprirea controlata a motorului atunci cand curentul depaseste valoarea reglata pentru o perioada corespunzatoare caracteristicii de declansare.

Domeniul reglabil al curentului termic este 7-10 A, ceea ce permite adaptarea protectiei la curentul nominal al motorului. Aparatul are constructie cu 3 poli, tensiune nominala de utilizare de pana la 690 V AC si clasa de declansare 10A. Include un contact auxiliar normal deschis si un contact auxiliar normal inchis, utile pentru semnalizare, interblocare sau comanda circuitului de control. Produsul este testat conform IEC/EN 60947-4-1.

Releul este proiectat pentru montaj direct pe contactoare compatibile din gama dedicata, inclusiv pe marimile de contactor 18 si 38, cu utilizarea distantierului din plastic atunci cand aplicatia o solicita. Pentru folosire independenta, se poate monta pe sina DIN de 35 mm cu ajutorul adaptorului compatibil. Conectarea trebuie realizata conform schemei electrice a ansamblului contactor-releu si a curentului nominal al motorului.

Dispune de functie de resetare manuala sau automata, precum si de buton de test si oprire. Reglajul curentului se seteaza in functie de curentul inscris pe placuta motorului si de conditiile reale de functionare. Instalarea, cablarea si verificarea protectiei trebuie efectuate numai cu alimentarea deconectata, de personal calificat, iar resetarea automata se va utiliza doar daca repornirea neasteptata a motorului nu poate genera pericole pentru persoane sau echipamente.

Intrebari frecvente

Pentru ce se utilizeaza un releu termic de suprasarcina?

Este utilizat pentru protectia motoarelor electrice impotriva suprasarcinii si a pierderii de faza. Actioneaza asupra circuitului de comanda atunci cand curentul motorului depaseste valoarea reglata.

Care este domeniul de reglaj al curentului?

Curentul termic poate fi reglat intre 7 si 10 A. Reglajul se realizeaza in functie de curentul nominal indicat pe placuta motorului.

Ce contacte auxiliare sunt disponibile?

Releul include un contact auxiliar normal deschis si un contact auxiliar normal inchis, pentru semnalizare, interblocare sau comanda.

Poate fi montat separat de contactor?

Da. Pentru utilizare independenta, aparatul poate fi montat pe sina DIN de 35 mm cu adaptorul compatibil.

Are resetare manuala si automata?

Da, sunt disponibile moduri de resetare manuala si automata. Resetarea automata trebuie aleasa numai daca repornirea neasteptata a motorului este sigura pentru instalatie si operatori.
