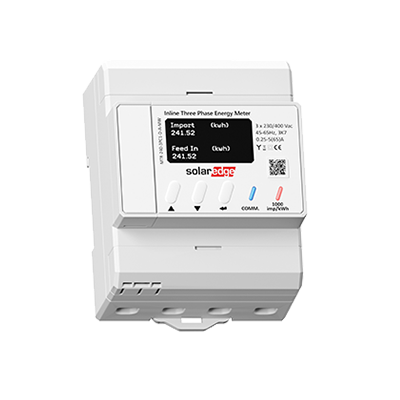

Contor de energie SolarEdge trifazat 65 A
![Contor de energie SolarEdge trifazat 65 A [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/contor-de-energie-solaredge-trifazat-65-a-434872.png "Contor de energie SolarEdge trifazat 65 A [1]")
Contor de energie trifazat SolarEdge MTR-EU3, cu montaj pe sina DIN si conectare directa de pana la 65 A pe faza. Masoara injectarea/preluarea, productia si consumul cu precizie de 1%.
- Masurare trifazata a energiei de injectare/preluare, productie si consum.
- Conectare directa de pana la 65 A pe faza.
- Montaj pe sina DIN si transformatoare de curent integrate.
- Comunicare wireless prin SolarEdge Energy Net si RS485 optional.
- Dimensiuni de 72 x 90 x 58 mm si grad de protectie IP51 pentru interior.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Contorul de energie SolarEdge Home Inline Meter MTR-EU3 este un model trifazat pentru masurarea energiei de injectare/preluare, productie si consum. Se monteaza pe sina DIN in tablouri electrice standard si permite conectare directa de pana la 65 A pe faza.
Modelul masoara energia activa cu o precizie de 1% pentru intervalul Itr <= I < Imax. Are tensiune nominala de 3 x 230 / 400 Vac, domeniu de frecventa AC de 45 - 65 Hz si afisaj cu 8 cifre.
Transformatoarele de curent sunt integrate pentru instalare rapida. Comunicarea wireless prin SolarEdge Energy Net este disponibila, iar conectivitatea RS485 este optionala; contorul este detectat automat de invertorul SolarEdge.
Carcasa are grad de protectie IP51 pentru interior, iar domeniul temperaturii de functionare este de la -40 pana la +70 grade C. Dimensiunile sunt 72 x 90 x 58 mm, iar masa este de 320 g.
Specificatii tehnice
| Tip masurare AC | directa |
| Faze de injectare | 3 |
| Curent maxim de intrare total | 65.00 A |
| Tensiune nominala | 3 x 230 / 400 Vac |
| Domeniu tensiune faza-faza | 320 - 460 Vac |
| Domeniu tensiune faza-nul | 184 - 264.5 Vac |
| Retele acceptate | L1 / L2 / L3 / N (WYE) |
| Consum maxim de putere cu SolarEdge Home Network sau conexiune wireless | < 2.0 W |
| Consum maxim de putere cu conexiune RS485 cablata | < 1.8 W |
| Frecventa AC | 45 - 65 Hz |
| Curent maxim (Imax) | 65 A |
| Curent de tranzitie (Itr) | 0.5 A |
| Curent de pornire (Ist) | 20 mA |
| Curent minim (Imin) | 0.25 A |
| Curent de referinta (Iref) | 5 A |
| Precizie energie activa | EN 54070 Clasa B; IEC 62053-21 Clasa 1 |
| Eroare precizie energie activa (Itr <= I < Imax) | 1 % |
| Eroare precizie energie activa (Imin <= I < Itr) | 1.5 % |
| Precizie energie reactiva | IEC 62053-23 Clasa 2 |
| Eroare precizie energie reactiva (Itr <= I < Imax) | 2 % |
| Eroare precizie energie reactiva (Imin <= I < Itr) | 2.5 |
| Supratensiune | CAT III 600 Vac |
| Sectiune borne RS485 | 0.2 - 2 mm2 |
| Interfata RS485 | RS485 half duplex, 3 fire (A, B, GND) |
| Protocol RS485 | MODBUS RTU |
| Rezolutie actualizare registru de putere | < 200 ms |
| Actualizare toate celelalte registre | < 4 sec |
| Terminare linie RS485 | 120 (selectabila) Ohm |
| Modulatie wireless | OQPSK |
| Conector antena | SMA-RP |
| Montaj antena externa | montaj pe perete cu suport |
| Afisaj | 8 cifre |
| Frecventa impuls | 1000 imp / kWh |
| Lungime impuls | 5 (min), 80 (max) ms |
| Grad de protectie pentru interior | IP51 |
| Suport montaj | sina DIN |
| Greutate | 320 g |
| Material | PC Lexan 503R |
| Dimensiuni (L x I x A) | 72 x 90 x 58 mm |
| Sectiune borne AC | 1.5 - 25 mm2 |
| Temperatura de functionare | -40 pana la +70 grade C |
| Adecvat pentru instalari exterioare | da |
| Temperatura de stocare | -40 pana la +85 grade C |
| Umiditate relativa fara condens | 75 % (medie anuala), 95 % (30 zile/an) |
| Altitudine de instalare | < 2000 m |
| Grad de poluare | 2 |
| Siguranta | UL 61010-1; CAN/CSA-C22.2 No. 61010-1-04; IEC 61010-1 |
| Imunitate | EN 61000-4-8; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-11 |
| Emisii | FCC Part 15, Class B; EN 55032 Class B; EN 61000-3-2; EN 61000-3-3 |
Intrebari frecvente
Ce tip de energie poate masura contorul SolarEdge MTR-EU3?
Contorul masoara energia de injectare/preluare, productia si consumul.
Este acest contor potrivit pentru instalatii trifazate?
Da. Modelul are 3 faze de injectare si retea acceptata L1 / L2 / L3 / N (WYE).
Care este curentul maxim admis?
Permite conectare directa de pana la 65 A pe faza. Curentul maxim Imax este de 65 A.
Cum se monteaza contorul?
Se monteaza pe sina DIN. Transformatoarele de curent sunt integrate.
Ce optiuni de comunicare are contorul?
Poate comunica wireless prin SolarEdge Energy Net. Este disponibila si conectivitatea RS485 optionala, cu protocol MODBUS RTU.
Compatibilitate: Solutii SolarEdge Smart Energy
Tip: Contor de energie
Material: PC Lexan 503R
Model: MTR-EU3
Numar Faze: 3
