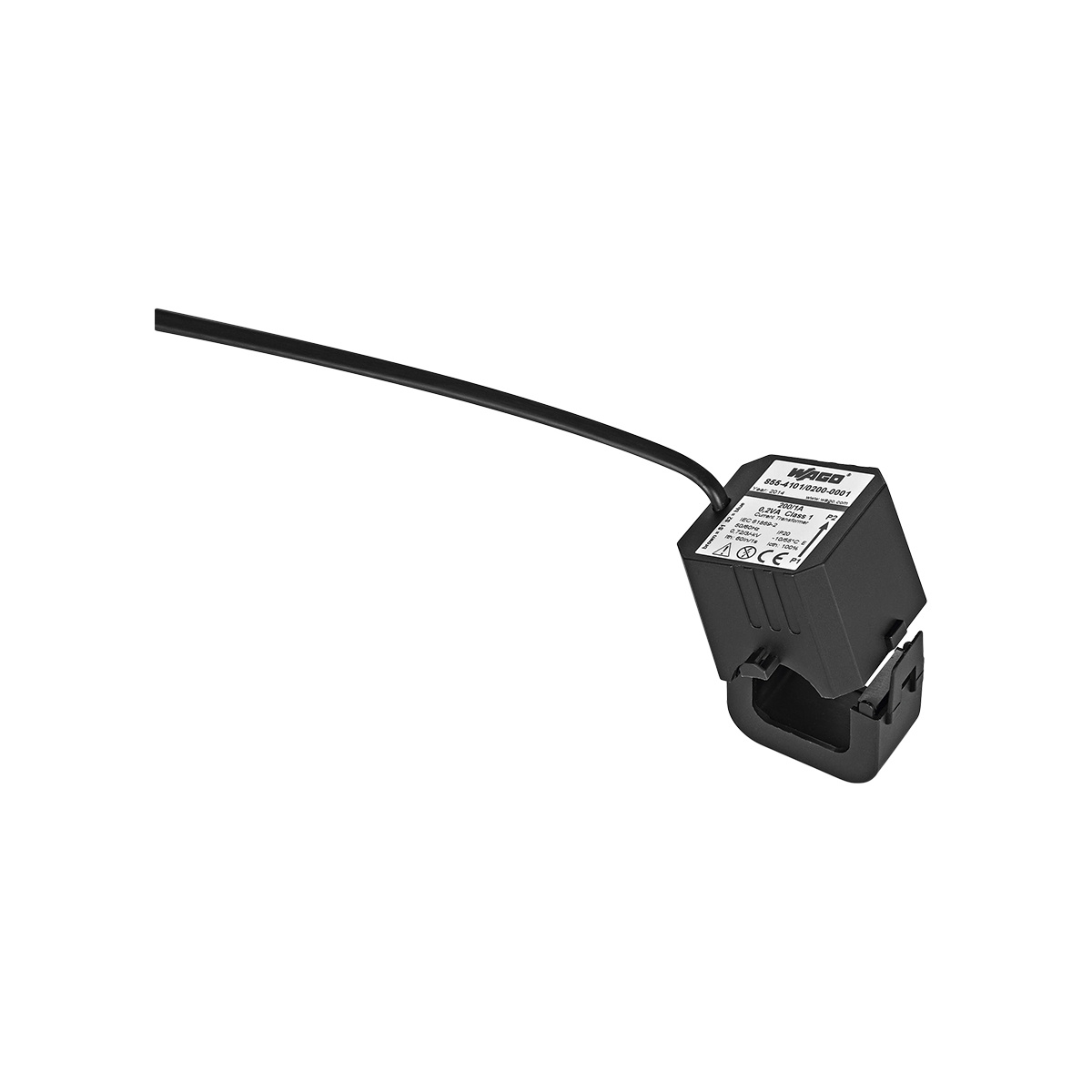

Transformator de curent 600A/5A

WAGO CT 600A/5A este un transformator de curent de inalta precizie, utilizat pentru masurarea indirecta a curentilor electrici in instalatiile electrice industriale, comerciale si de distributie. Acesta transforma un curent primar de pana la 600A intr-un curent secundar standard de 5A, permitand utilizarea cu contoare de energie, analizatoare de retea si relee de protectie.

Fiind proiectat pentru masuratori sigure si eficiente, transformatorul WAGO CT 600A/5A este ideal pentru integrarea in tablouri electrice, statii de transformare si sisteme de monitorizare energetica.

Caracteristici Principale

✅ Transformare precisa a curentului - Permite reducerea curentului de la 600A la 5A pentru masuratori sigure si exacte.
✅ Compatibilitate extinsa - Poate fi utilizat cu contoare de energie, analizatoare de retea si sisteme de protectie.
✅ Precizie ridicata - Disponibil in clase de precizie 0,5, 1 si 3, in functie de aplicatia dorita.
✅ Montaj simplu si sigur - Se poate monta pe sina DIN, pe cabluri sau bare de curent, adaptandu-se la diverse configuratii electrice.
✅ Siguranta sporita - Ofera separare galvanica intre circuitul de masurare si circuitul de alimentare, reducand riscurile de supraincarcare sau soc electric.
✅ Constructie robusta - Materialele de calitate asigura o durata lunga de viata si functionare fiabila in medii industriale.

Specificatii Tehnice

• Curent primar: 600A
• Curent secundar: 5A
• Raport de transformare: 600/5
• Clasa de precizie: 0,5 / 1 / 3
• Putere nominala: Depinde de model (ex. 5VA, 10VA, etc.)
• Tensiune maxima de operare: 720V
• Tip conexiune: Terminale cu surub
• Metoda de montaj: Pe sina DIN, pe cablu sau pe bare de curent
• Temperatura de operare: -25°C pana la +55°C
• Standarde de conformitate: IEC 61869-2

Intrebari frecvente

Ce inseamna raportul 600/5?

Primar 600 A, secundar 5 A: la 600 A prin primar, in secundar apar 5 A, pe care ii citeste aparatul de masura sau analizorul de retea. Asa se masoara curenti mari cu aparate de masura obisnuite.

Ce clasa de precizie si ce putere are?

WAGO produce mai multe executii de 600/5 in seria 855, cu clase de precizie diferite, 0,5 sau 1, si cu puteri diferite, de la 0,5 pana la 10 VA. Spuneti-ne ce cere aparatul dumneavoastra de masura si va confirmam executia potrivita, cu fisa tehnica a lotului.

Ce inseamna clasa de precizie?

Este eroarea maxima admisa de raport, in procente, la curentul nominal. Clasa 0,5 este mai precisa decat clasa 1 si se alege atunci cand masurarea sta la baza unui decont intern sau a unui bilant energetic.

Care este diferenta intre executia plug-in si cea split-core?

Executia plug-in are carcasa inchisa, deci conductorul trebuie introdus prin fereastra si circuitul se intrerupe la montaj. Executia split-core se deschide si se prinde peste un conductor existent, fara oprirea instalatiei. Alegerea depinde de faptul ca puteti sau nu opri circuitul.

Cum se monteaza?

Pe placa de montaj, pe sina DIN cu adaptor, direct pe bara de cupru sau pe cablu rotund, in functie de executie. Bornele secundarului sunt de tip CAGE CLAMP si accepta conductor de la 0,08 la 4 mm patrati.

Ce se intampla daca las secundarul in gol?

Este periculos. Cu primarul sub sarcina si secundarul deschis apar tensiuni foarte mari la borne, cu risc de electrocutare si de distrugere a transformatorului. Inainte de a scoate aparatul de masura, scurtcircuitati bornele secundarului.
