Descriere

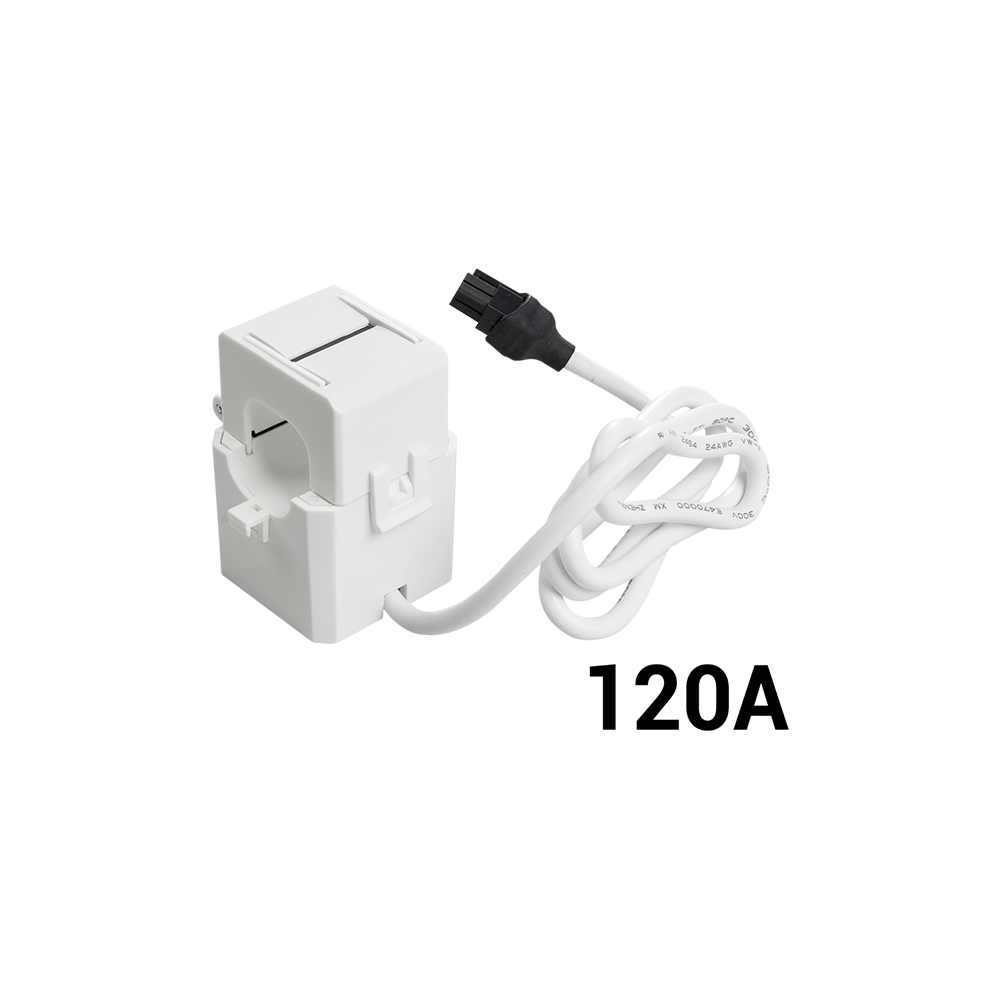

Clestele transformator de curent de 120 A este un accesoriu pentru monitorizarea consumului electric cu echipamente compatibile. Acesta reduce valorile mari ale curentului primar la un semnal secundar proportional, utilizat de modulul de masurare pentru afisarea consumului si a parametrilor energetici. Este potrivit pentru tablouri electrice rezidentiale si aplicatii de monitorizare a circuitelor de consum.

Curentul nominal maxim pe conductorul masurat este de 120 A. Transformatorul functioneaza prin detectarea curentului care trece prin conductorul primar, fara a introduce o sarcina semnificativa in circuitul monitorizat. Cablul integrat pentru conectare are lungimea de 60 cm, facilitand pozitionarea in apropierea modulului de masurare.

Montajul se realizeaza prin deschiderea clestelui si fixarea acestuia in jurul unui singur conductor al circuitului ce trebuie monitorizat. Conectorul se introduce in intrarea dedicata a echipamentului de masurare compatibil. Pentru valori corecte, clestele nu se monteaza simultan pe conductorul de faza si pe nul, deoarece campurile magnetice se pot compensa si masurarea nu va fi relevanta.

Instalarea trebuie efectuata cu alimentarea oprita si de personal calificat, cu respectarea regulilor aplicabile instalatiilor electrice. Nu utilizati produsul impreuna cu Shelly Pro EM 50, Shelly Pro 3EM, Shelly EM Gen3, Shelly EM Gen4 sau Shelly Pro 3EM 3CT63. Se recomanda pastrarea cablului la lungimea originala, deoarece prelungirea lui poate influenta precizia masurarii.

Intrebari frecvente

Ce masoara acest cleste transformator de curent?

Produsul detecteaza curentul care trece prin conductorul pe care este montat si transmite un semnal proportional catre un dispozitiv de masurare compatibil, pentru monitorizarea consumului electric.

Care este curentul maxim nominal?

Curentul nominal maxim al clestelui este de 120 A.

Cat de lung este cablul de conectare?

Cablul integrat are lungimea de 60 cm.

Cum se monteaza corect clestele de curent?

Clestele se fixeaza in jurul unui singur conductor, de regula faza circuitului monitorizat. Nu se monteaza pe faza si nul impreuna, deoarece masurarea poate fi afectata.

Este compatibil cu Shelly Pro 3EM?

Nu. Acest model nu este compatibil cu Shelly Pro EM 50, Shelly Pro 3EM, Shelly EM Gen3, Shelly EM Gen4 si Shelly Pro 3EM 3CT63.
