Descriere

Contorul inteligent de energie este proiectat pentru monitorizarea consumului si fluxurilor energetice in tablouri electrice rezidentiale, comerciale sau industriale. Poate fi utilizat atat in instalatii monofazate, cat si trifazate, fiind potrivit pentru urmarirea consumului general, a statiilor de incarcare pentru vehicule electrice, a echipamentelor HVAC sau a productiei si consumului din instalatii fotovoltaice. Masurarea in 4 cadrane permite evidentierea energiei importate si exportate, inclusiv pentru sarcini inductive sau capacitive.

Alimentarea se realizeaza la 100-260 V AC, 50/60 Hz, iar consumul propriu este sub 3 W. Aparatul masoara tensiunea AC in intervalul 100-260 V, cu precizie de plus minus 1 procente, si curentul AC intre 0 si 63 A prin transformatorul inclus. Precizia de masurare a curentului este de plus minus 1 procente intre 2 si 63 A. Sunt afisate in timp real tensiunea, curentul, puterea activa si aparenta, energia activa si aparenta, factorul de putere, energia activa fundamentala si energia reactiva fundamentala. Datele sunt pastrate in memoria nevolatila pentru minimum 60 de zile, la rezolutie de 1 minut, si pot fi exportate in CSV sau JSON.

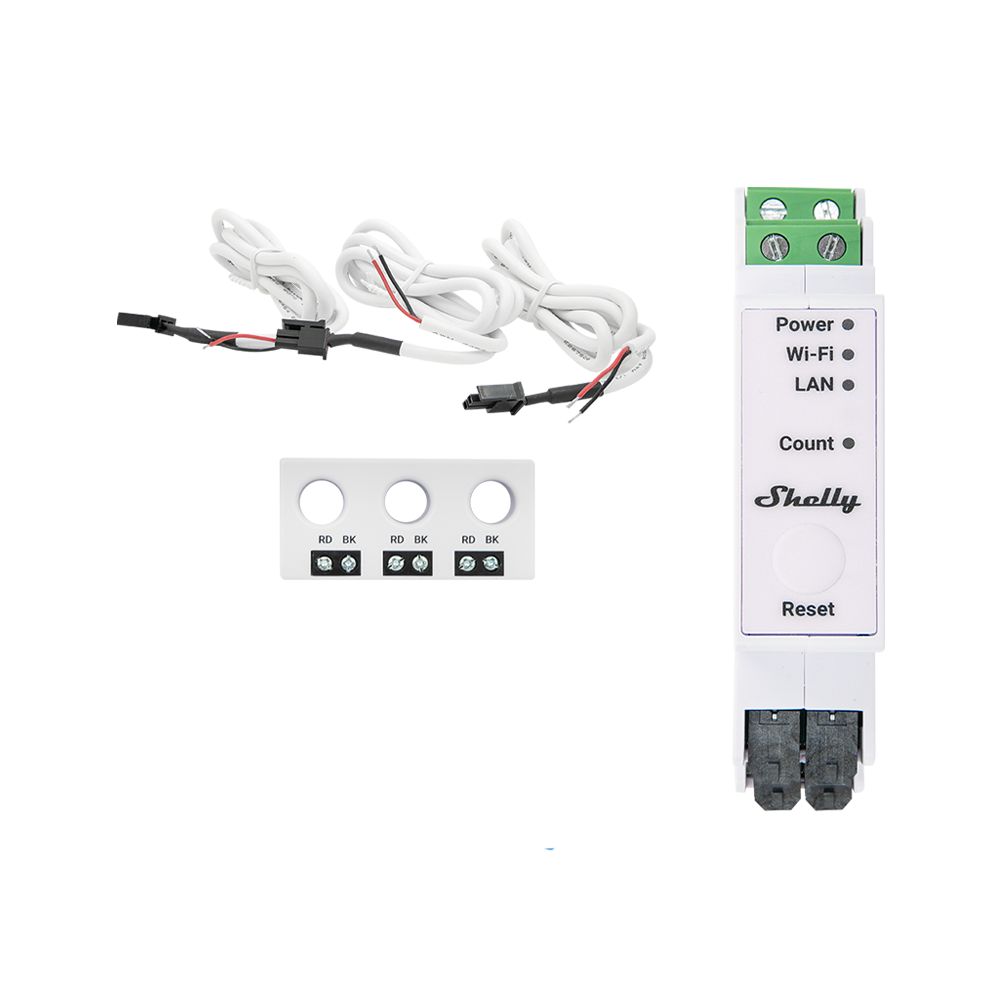

Aparatul se monteaza pe sina DIN si are dimensiunile de 94 x 19 x 69 mm. Transformatorul de curent are dimensiunile de 14 x 54 x 26 mm si o deschidere pentru conductor de 9 mm. Conectarea se face la borne cu surub pentru cele trei faze si nul, iar transformatorul se monteaza pe conductoarele de faza fara intreruperea acestora. Pentru comunicatie sunt disponibile Ethernet prin port RJ45, WiFi 2.4 GHz si Bluetooth 4.2. Integrarea in automatizari locale sau platforme de management energetic este posibila prin Modbus, MQTT, HTTP, WebSocket si RPC, iar conexiunile de intrare accepta TLS.

Produsul nu are releu incorporat si nu comanda direct sarcini sau contactoare. Pentru controlul unui contactor este necesar un modul suplimentar compatibil. Instalarea trebuie efectuata cu alimentarea intrerupta, de personal calificat, cu respectarea schemei de conexiuni, a polaritatii transformatoarelor de curent si a directiei de trecere a conductorilor prin senzori. Producatorul recomanda protectie externa cu disjunctor curba B sau C, curent nominal de maximum 16 A, putere de rupere de minimum 6 kA si clasa de limitare a energiei 3. Temperatura ambientala de functionare este intre minus 20 grade C si 40 grade C, la umiditate relativa de 30-70 procente.

Intrebari frecvente

Poate fi folosit pentru o instalatie trifazata cu panouri fotovoltaice?

Da. Poate masura energia consumata si energia exportata sau importata pe instalatii monofazate si trifazate, fiind potrivit pentru monitorizarea fluxurilor energetice dintr-un sistem fotovoltaic.

Care este curentul maxim masurat?

Transformatorul de curent inclus permite masurarea curentului AC pana la 63 A.

Are releu incorporat pentru pornirea unui contactor?

Nu. Aparatul este destinat masurarii si monitorizarii energiei. Pentru controlul unui contactor este necesar un modul suplimentar compatibil.

Cum se conecteaza la reteaua locala?

Se poate conecta prin Ethernet, WiFi 2.4 GHz sau Bluetooth pentru configurare. Pentru integrarea in automatizari suporta Modbus, MQTT, HTTP, WebSocket si RPC.

Cat timp pastreaza istoricul masuratorilor?

Memoria nevolatila pastreaza date de masurare pentru minimum 60 de zile, cu rezolutie de 1 minut.
