Descriere

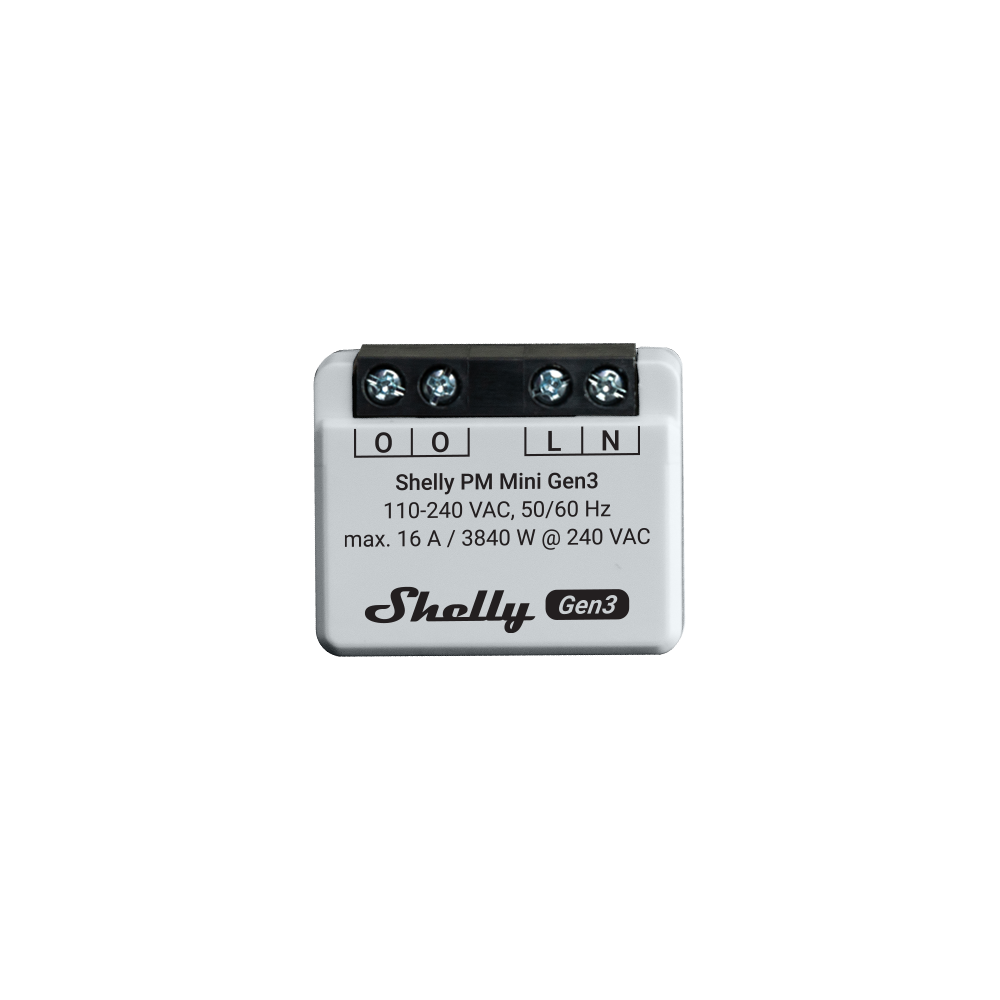

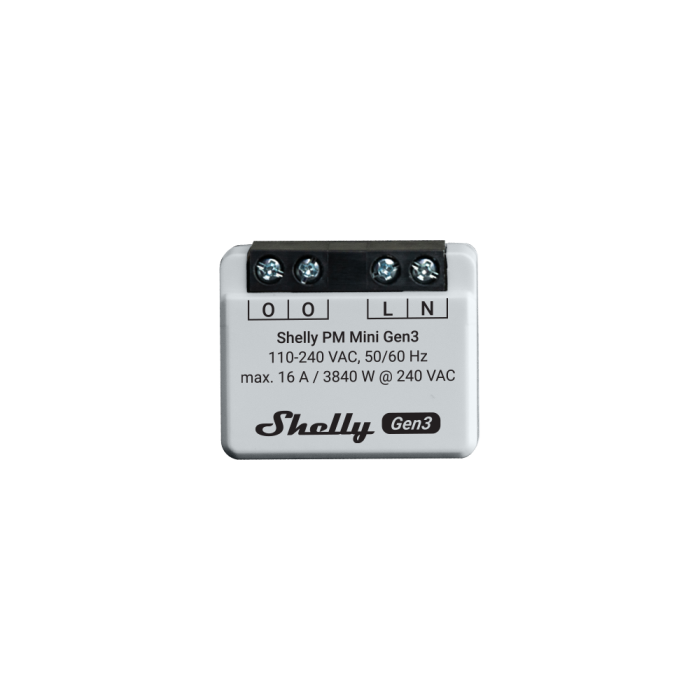

Contorul inteligent de energie este conceput pentru monitorizarea de la distanta a consumului electric al aparatelor si circuitelor monofazate. Formatul mini permite integrarea in doze standard de aparataj, in spatele prizelor sau intrerupatoarelor si in alte spatii restranse. Este destinat masurarii consumului, fara releu intern pentru comutarea alimentarii sarcinii.

Dispozitivul se alimenteaza la 110-240 V AC, 50/60 Hz, are un consum propriu sub 1,2 W si poate masura tensiuni de pana la 240 V AC. Curentul maxim de masurare este de 16 A, iar puterea maxima de masurare este de 3840 W. Carcasa are dimensiunile de 29 x 34 x 16 mm si greutatea de 13 g. Conectivitatea este asigurata prin WiFi 802.11 b/g/n si Bluetooth 4.2, iar platforma hardware include procesor ESP-Shelly-C38F si memorie Flash de 8 MB. Sunt disponibile MQTT, UDP, scripting, programari avansate, webhooks si interfata web integrata.

Conectarea se realizeaza pe borne cu surub pentru faza L, nul N si circuitul sarcinii prin bornele O, acestea fiind legate intern. Se recomanda conductori rigizi sau conductori flexibili echipati cu ferule, cu sectiunea intre 0,5 si 4 mm2, dezizolati pe 6-7 mm. Cuplul maxim de strangere al bornelor este de 0,4 Nm. Configurarea poate fi realizata local prin WiFi sau Bluetooth, iar functionarea nu depinde obligatoriu de un hub sau de serviciile cloud.

Produsul este destinat exclusiv utilizarii la interior, la temperaturi ambientale intre -20 grade C si 40 grade C, umiditate relativa de 30-70% si altitudine de pana la 2000 m. Inainte de instalare trebuie intrerupta alimentarea si verificata absenta tensiunii. Circuitul trebuie protejat extern cu un intreruptor automat conform EN60898-1, curba B sau C, maximum 16 A, capacitate de rupere de minimum 6 kA si clasa de limitare a energiei 3. Nu deschideti si nu modificati dispozitivul si nu depasiti limitele electrice specificate.

Intrebari frecvente

Poate acest contor sa porneasca sau sa opreasca un consumator?

Nu. Este un dispozitiv destinat masurarii consumului electric si nu are releu intern pentru comutarea sarcinii.

Care sunt limitele maxime de masurare?

Poate masura pana la 240 V AC, 16 A si 3840 W.

Este necesar un hub pentru utilizare?

Nu. Dispozitivul se poate conecta direct la reteaua WiFi si poate fi configurat local. De asemenea, suporta Bluetooth pentru includere rapida si functioneaza cu servicii si platforme de automatizare compatibile.

Unde se poate monta?

Datorita dimensiunilor de 29 x 34 x 16 mm, se poate monta in doze standard, in spatele prizelor sau intrerupatoarelor si in alte spatii interioare cu volum redus.

Ce protectie electrica este recomandata?

Circuitul trebuie protejat extern cu un intreruptor automat conform EN60898-1, cu curba B sau C, curent nominal de maximum 16 A, capacitate de rupere de minimum 6 kA si clasa de limitare a energiei 3.
