Descriere

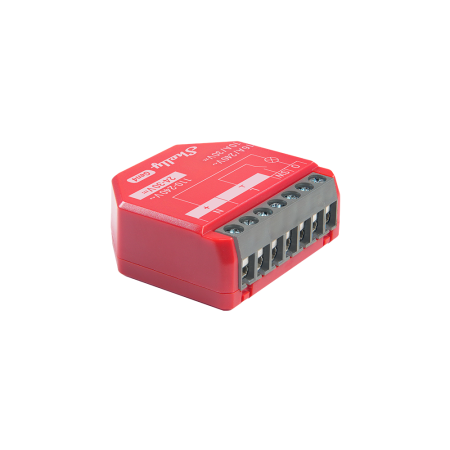

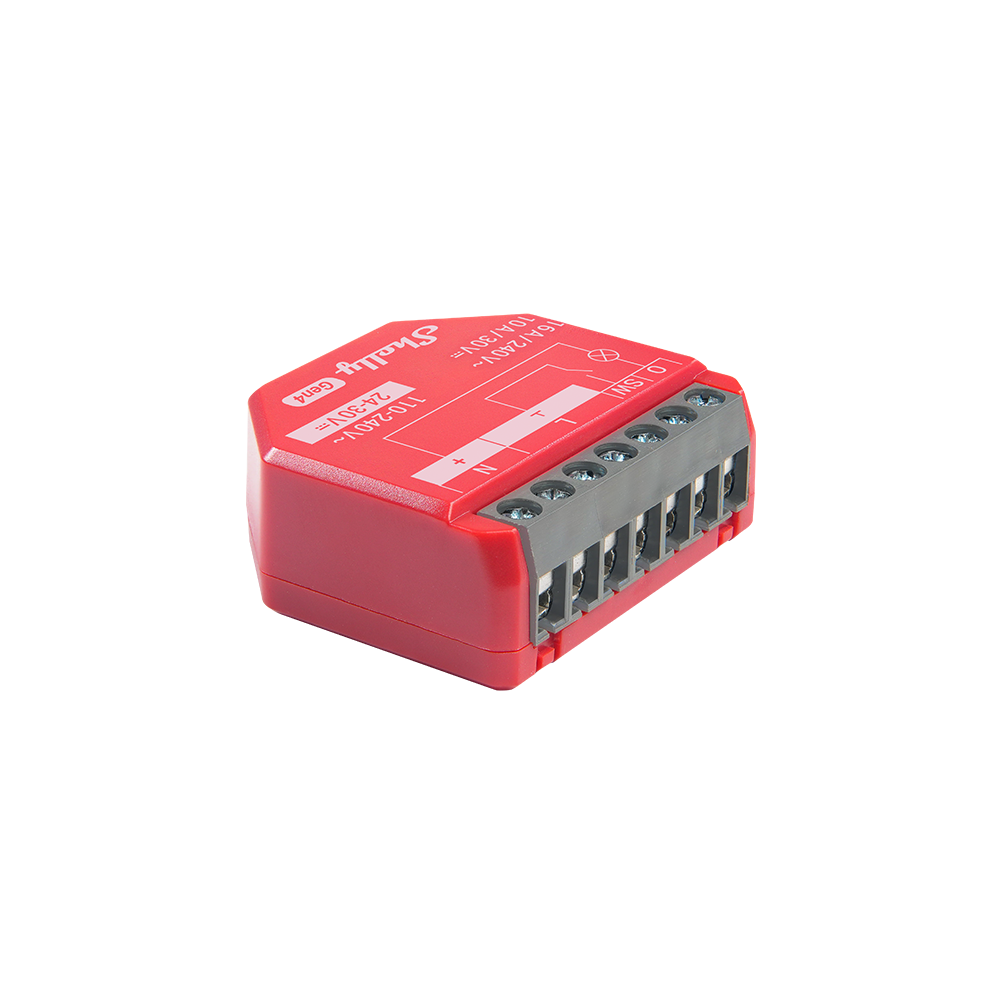

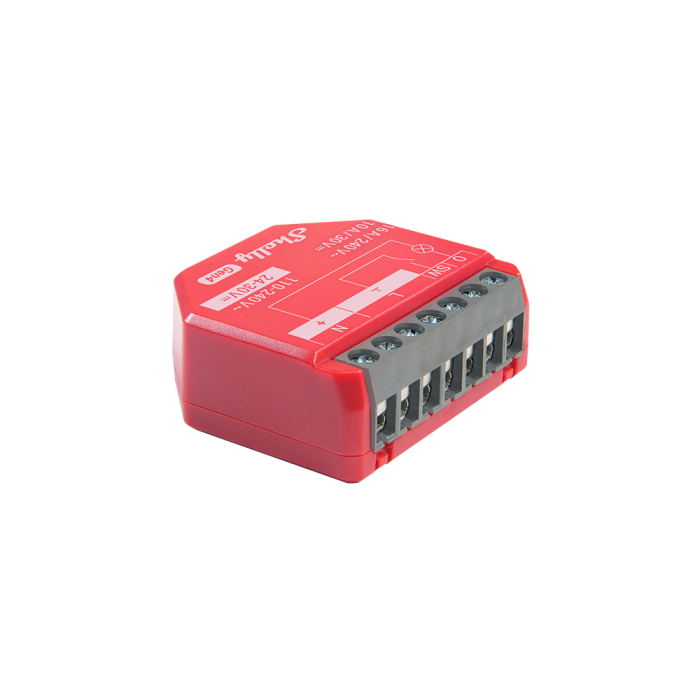

Shelly 1PM Gen4 este un releu inteligent cu o singura iesire si functie integrata de masurare a energiei, proiectat pentru controlul de la distanta si automatizarea consumatorilor electrici. Se poate monta in doze electrice standard, in spatele intrerupatoarelor sau prizelor, fiind potrivit pentru iluminat, aparate electrocasnice, incalzire electrica si monitorizarea circuitelor alimentate de invertoare sau sisteme cu backup. Controlul se poate realiza local din interfata web incorporata, prin aplicatie sau printr-un sistem de automatizare compatibil.

Alimentarea se face la 110-240 V AC sau 24-30 V DC, iar iesirea comuta sarcini de pana la 16 A la 240 V AC sau 10 A la 30 V DC. Modulul masoara tensiunea si curentul pe AC pentru urmarirea consumului conectat. Are dimensiunile de 37 x 42 x 16 mm, masa de 27 g, consum propriu sub 1 W si functioneaza la temperaturi ambientale intre -20 si 40 grade C. Conectivitatea include WiFi 802.11 b g n ax, Bluetooth 5.0 si Zigbee 802.15.4, iar dispozitivul este compatibil Matter si poate actiona ca repetor Zigbee.

Conectarea se realizeaza prin borne cu surub pentru alimentare, intrare de comanda SW si iesirea catre sarcina O. Pentru alimentare AC se utilizeaza bornele L si N, iar pentru alimentare DC se utilizeaza bornele pozitiva si negativa marcate pe aparat. Este prevazuta intrare pentru intrerupator sau buton fizic, astfel incat instalatia existenta poate fi pastrata. Pentru automatizari avansate sunt disponibile programari, scene, actiuni locale, scripturi, MQTT, webhooks si comunicatie KNXnet IP.

Pentru exploatare sigura, instalarea trebuie efectuata cu alimentarea intrerupta si cu respectarea schemei de conexiuni. Producatorul indica protectie externa prin intreruptor automat conform EN60898-1, curba B sau C, cu curent nominal de maximum 16 A, capacitate de rupere de minimum 6 kA si clasa de limitare a energiei 3. Releul include protectii la supraincalzire, supratensiune, supracurent si supraputere. Pentru sarcini inductive, precum transformatoare, ventilatoare, compresoare sau motoare, se utilizeaza un RC snubber adecvat.

Intrebari frecvente

Ce poate controla acest releu inteligent?

Poate controla un circuit electric precum iluminat, o priza, un boiler, un radiator electric sau alt consumator compatibil cu limitele de tensiune si curent ale aparatului.

Poate masura consumul electric?

Da. Modulul are voltmetru si ampermetru pentru circuite AC, permitand urmarirea in timp real a consumului sarcinii conectate.

Este compatibil cu Matter si Zigbee?

Da. Dispozitivul este compatibil Matter si dispune de conectivitate Zigbee, WiFi si Bluetooth. Poate functiona si ca repetor Zigbee.

Este necesar un hub pentru functionare?

Nu. Poate functiona independent intr-o retea WiFi locala si are interfata web incorporata. Pentru anumite ecosisteme sau automatizari poate fi integrat cu platforme si controlere compatibile.

Ce masuri sunt necesare la montaj?

Montajul se face numai cu alimentarea oprita, conform schemei de conexiuni si cu protectie externa adecvata. Pentru sarcini inductive se recomanda utilizarea unui RC snubber compatibil.
