Descriere

Shelly Bypass pentru 1L si 2L Gen3 este un modul electronic destinat instalatiilor de iluminat in care conductorul neutru nu este disponibil la intrerupator. Este necesar pentru functionarea releelor compatibile fara nul si se utilizeaza in special atunci cand circuitul de iluminat are consum redus, pentru a sustine alimentarea corecta a modulului de control si a reduce comportamentele nedorite ale sursei luminoase.

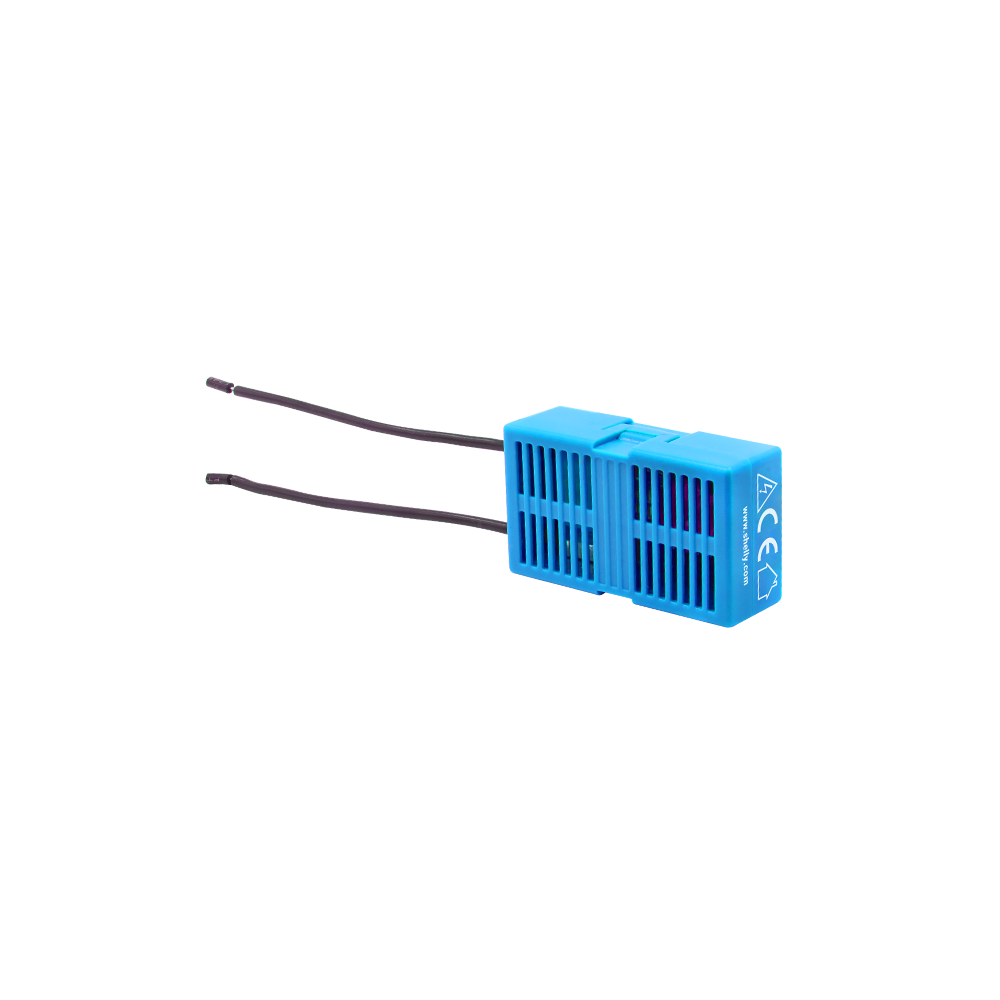

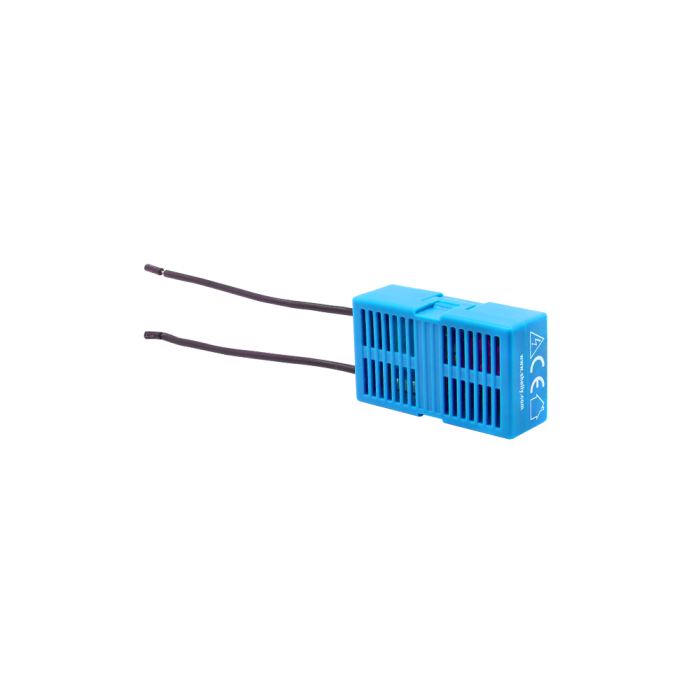

Alimentarea nominala este de 240 V AC la 50 Hz, iar consumul propriu este sub 4 W. Modulul are doua conductoare de conectare: unul pentru iesirea O provenita de la releu si unul pentru conductorul N. Este compatibil cu Shelly 1L Gen3 si Shelly 2L Gen3, are masa de 8 g, carcasa din plastic de culoare cyan si conductoare negre cu lungimea de 65 plus minus 5 mm.

Montajul se realizeaza in interiorul corpului de iluminat, cu modulul conectat in paralel cu sarcina, conform schemei de cablare a releului utilizat. Conductorul O se conecteaza la iesirea de sarcina a releului, iar conductorul N la nulul disponibil la corpul de iluminat. Dimensiunea compacta permite integrarea in spatii limitate din corpuri de iluminat, fiind potrivit pentru modernizarea instalatiilor existente fara refacerea traseului de nul pana la intrerupator.

Instalarea trebuie efectuata numai cu alimentarea circuitului oprita si verificata fara tensiune, de catre personal calificat. Produsul este destinat exclusiv utilizarii la interior, trebuie protejat de umezeala si murdarie si conectat numai la instalatii electrice conforme. Carcasa corpului de iluminat trebuie sa asigure protectia impotriva atingerii accidentale a partilor aflate sub tensiune. Produsul este declarat conform cu directivele europene 2014 35 UE, 2014 30 UE si 2011 65 UE.

Intrebari frecvente

La ce foloseste un bypass pentru relee fara nul?

Bypass-ul se utilizeaza in instalatiile unde nu exista conductor neutru la intrerupator. Acesta se monteaza in paralel cu corpul de iluminat si ajuta releul compatibil sa functioneze corect, in special la sarcini cu consum redus.

Cu ce relee este compatibil acest bypass?

Este compatibil cu releele Shelly 1L Gen3 si Shelly 2L Gen3.

Unde se monteaza modulul bypass?

Modulul se monteaza in interiorul corpului de iluminat, in paralel cu sarcina. Conectarea se face intre iesirea de sarcina a releului si conductorul neutru disponibil la corpul de iluminat.

Este necesar un electrician pentru instalare?

Da. Conectarea se face la reteaua electrica de 240 V AC si trebuie realizata cu circuitul scos de sub tensiune, de catre personal calificat.

Poate fi utilizat la exterior?

Nu. Produsul este destinat utilizarii exclusiv la interior si trebuie ferit de umezeala si murdarie.
