Descriere

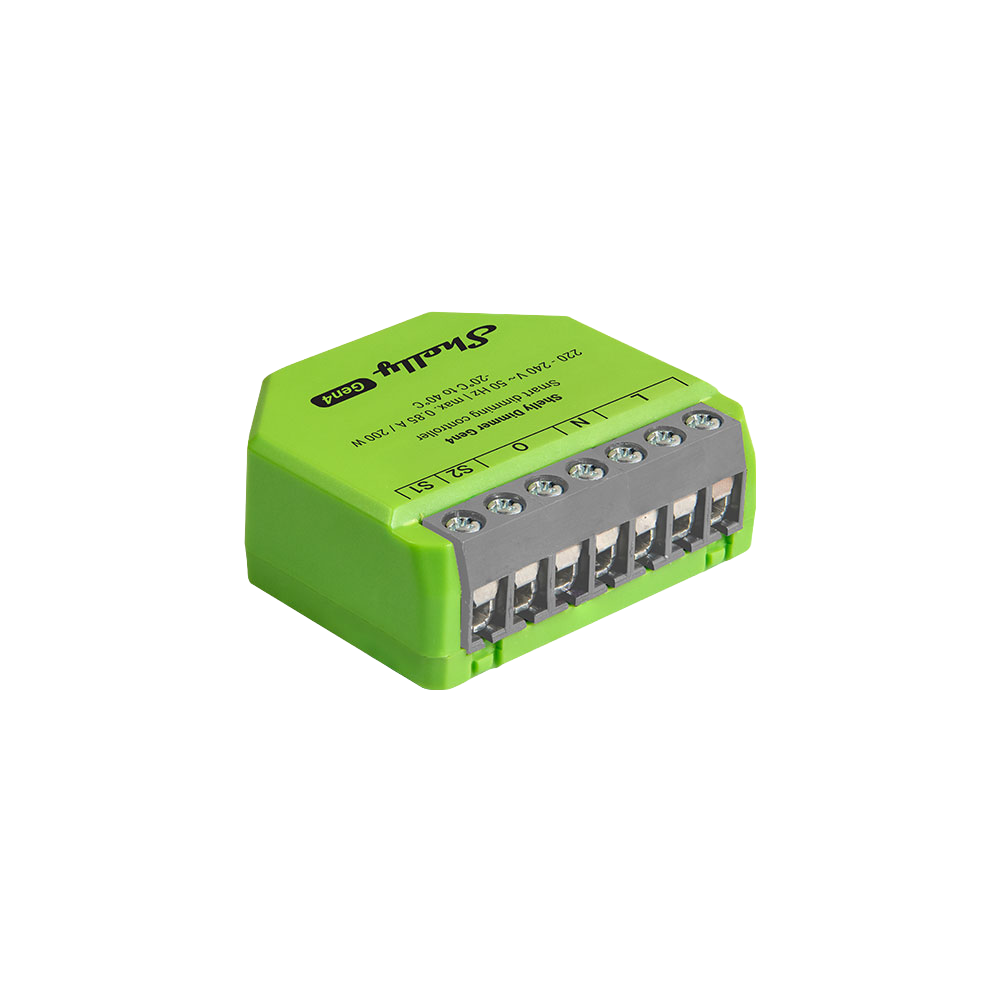

Acest controler inteligent cu un canal este destinat reglarii luminozitatii lampilor si driverelor compatibile cu dimare. Este o solutie potrivita pentru modernizarea instalatiilor de iluminat existente, pastrand intrerupatoarele sau butoanele de perete. Controlul poate fi realizat local, prin interfata web integrata, din aplicatie sau prin sisteme de automatizare, iar functiile de programare, temporizare, mod de noapte, setare a nivelurilor minim si maxim si reglare a tranzitiei permit adaptarea iluminatului la fiecare spatiu.

Alimentarea este la 220-240 V AC, 50 Hz, iar consumul propriu este sub 1,5 W. Modulul foloseste dimare trailing edge si accepta lampi LED dimabile de pana la 150 W, becuri incandescente sau halogen de pana la 200 W, transformatoare cu miez de fier pentru lampi cu incandescenta de joasa tensiune de pana la 200 VA si transformatoare electronice dimabile de pana la 200 W. Puterea maxima de iesire este 200 W, iar curentul maxim este 0,85 A. Dimensiunile sunt 38,5 x 43,5 x 17 mm, greutatea este 24,3 g, iar conductoarele acceptate au sectiunea intre 0,5 si 4 mm2.

Se monteaza incastrat, in doza, in spatele unui intrerupator. Dispune de doua intrari pentru intrerupator sau buton, S1 si S2, de borne pentru alimentare cu nul si faza, precum si de doua borne de iesire O conectate intern. Poate functiona si fara conductor de nul; in aceasta configuratie, pentru sarcini sub 20 W este necesar un bypass compatibil. Dupa modificarea sarcinii sau dupa resetare se recomanda efectuarea calibrarii automate, pentru o reglare uniforma pe intreaga plaja de luminozitate.

Conectivitatea include Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0 si Zigbee 802.15.4, iar dispozitivul este compatibil Matter si poate comunica prin KNXnet/IP. Integrarea este posibila cu platforme precum Home Assistant, Amazon Alexa, Google Home, Apple HomeKit si Samsung SmartThings. Pentru protectia instalatiei sunt disponibile protectii la supraincalzire si supracurent; protectiile la supraputere, supratensiune si subtensiune, precum si masurarea precisa a tensiunii, curentului si consumului necesita utilizarea conductorului de nul. Instalarea trebuie realizata cu alimentarea oprita, cu protectie externa de 16 A curba B sau C si cu respectarea schemei de conectare si a instructiunilor de siguranta.

Intrebari frecvente

Ce tipuri de corpuri de iluminat pot fi controlate?

Poate controla lampi LED dimabile de pana la 150 W, becuri incandescente si halogen de pana la 200 W, transformatoare cu miez de fier pentru lampi de joasa tensiune de pana la 200 VA si transformatoare electronice dimabile de pana la 200 W.

Poate functiona fara conductor de nul?

Da, poate fi utilizat fara conductor de nul. Pentru sarcini sub 20 W in aceasta configuratie este necesar un bypass compatibil.

Ce protocoale de comunicare sunt disponibile?

Modulul suporta Wi-Fi, Bluetooth, Zigbee si Matter. Poate fi integrat si in automatizari prin KNXnet/IP, MQTT, webhooks si interfete API documentate.

Este necesara calibrarea dupa instalare?

Calibrarea automata ajuta la obtinerea unei dimari uniforme si trebuie realizata la prima utilizare, dupa resetarea la valorile din fabrica si dupa fiecare schimbare a sarcinii conectate.

Se pot pastra intrerupatoarele existente?

Da, modulul este proiectat pentru montaj in doza, in spatele intrerupatorului sau butonului existent, si are doua intrari de control pentru comanda locala.
