Descriere

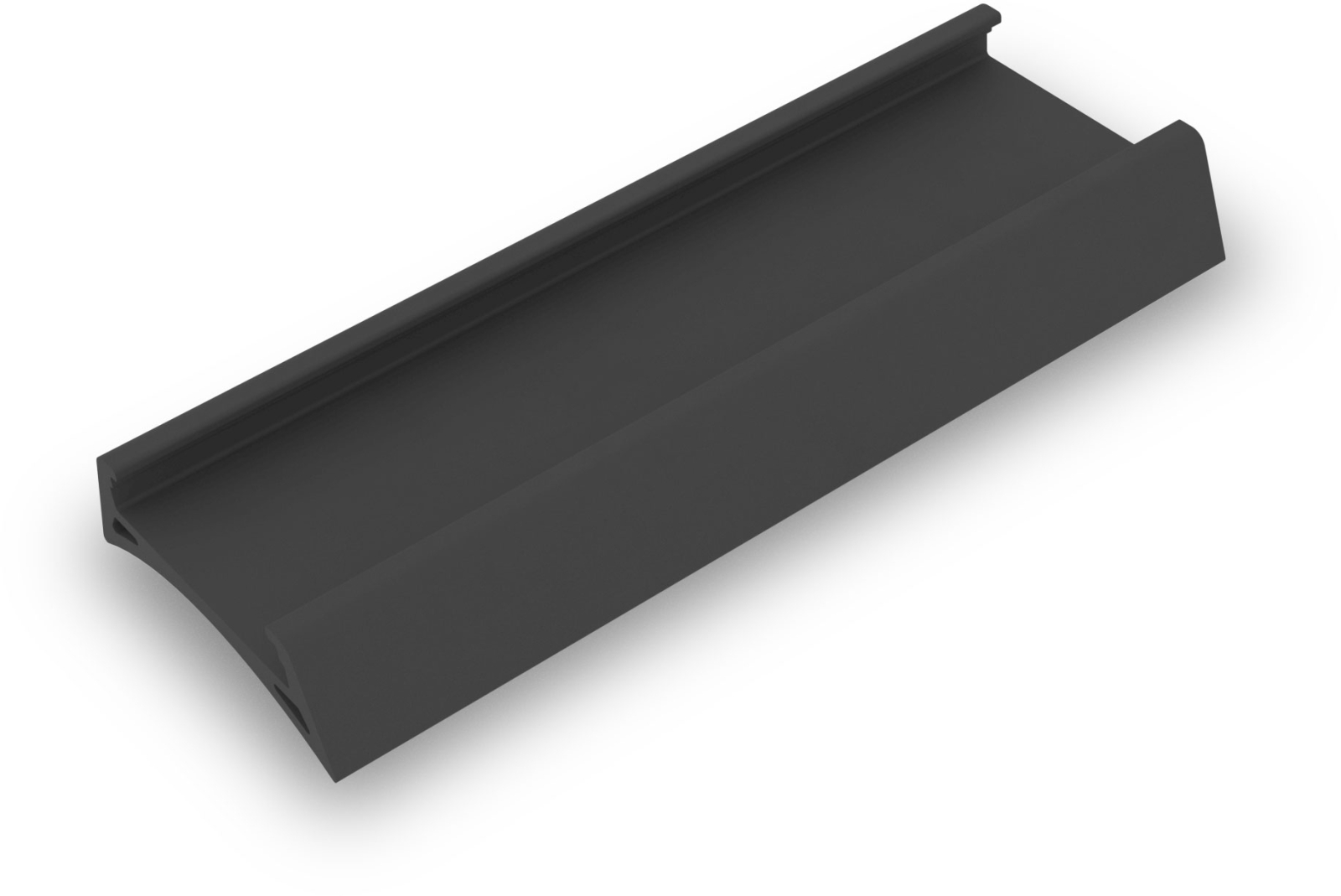

Adaptorul BasicClip CSM este un pad de sprijin si etansare realizat pentru montarea elementului BasicClip pe table profilate cu aspect de tigla. Acesta se pozitioneaza intre elementul de fixare si invelitoare, contribuind la obtinerea unei suprafete de contact potrivite pentru configuratiile fotovoltaice realizate pe acoperisuri inclinate din tabla tip tigla.

Piesa este fabricata din EPDM negru, cu duritate 45 Shore A. Dimensiunile sunt de aproximativ 107 x 41,31 x 14,57 mm, iar greutatea este de circa 23,34 g pe bucata. Este un accesoriu destinat sistemului BasicRail, utilizat in aplicatii de montaj fotovoltaic pe acoperis inclinat.

La montaj, adaptorul se aseaza sub BasicClip, in pozitia stabilita de proiectul sistemului de prindere. Pentru configuratia cu tabla tip tigla, instructiunile de montaj prevad folosirea suruburilor pentru tabla la fixarea BasicClip impreuna cu adaptorul; suruburile autoforante nu sunt recomandate deoarece pot creste riscul de infiltratii in punctele de patrundere.

Montajul trebuie realizat numai dupa verificarea capacitatii portante a acoperisului, a structurii suport si a compatibilitatii tablei. Suprafata tablei trebuie sa fie neteda in zona fixarii, iar elementele BasicClip nu se monteaza peste suprapuneri de tabla sau peste calote. Respectarea proiectului de montaj, a distantelor calculate si a normelor locale de siguranta este necesara pentru o instalatie fotovoltaica corecta.

Intrebari frecvente

Ce rol are adaptorul BasicClip CSM?

Este un pad din EPDM care se monteaza sub BasicClip pentru sprijin si etansare pe invelitori din tabla cu aspect de tigla.

Pe ce tip de acoperis se utilizeaza?

Este destinat acoperisurilor inclinate din tabla tip tigla, in configuratii realizate cu sistemul BasicRail.

Din ce material este realizat?

Adaptorul este realizat din EPDM negru cu duritate 45 Shore A.

Se pot utiliza suruburi autoforante la montaj?

Pentru montajul BasicClip impreuna cu acest adaptor sunt indicate suruburile pentru tabla. Instructiunile sistemului nu recomanda suruburile autoforante, deoarece pot mari riscul de infiltratii la punctele de fixare.

Care sunt dimensiunile adaptorului?

Dimensiunile aproximative sunt 107 mm lungime, 41,31 mm latime si 14,57 mm inaltime.
