Descriere

CrossHook 3S este un carlig de acoperis din aluminiu destinat realizarii punctelor de fixare pentru structurile fotovoltaice instalate pe acoperisuri inclinate cu tigla profilata. Face parte dintr-un sistem de montaj cu prindere laterala a sinei, fiind adecvat pentru configuratii cu module montate vertical sau orizontal, conform proiectului sistemului.

Reglajul pe 3 pozitii al placii de baza permite selectarea unei inaltimi sub consola de 40, 47 sau 54 mm, pentru adaptare la geometria acoperisului. Latimea placii de baza este de 100 mm, inaltimea consolei este de 56 mm, iar adancimea consolei este de 83 mm. In functie de pozitia reglata, inaltimea totala este de aproximativ 123, 130 sau 137 mm.

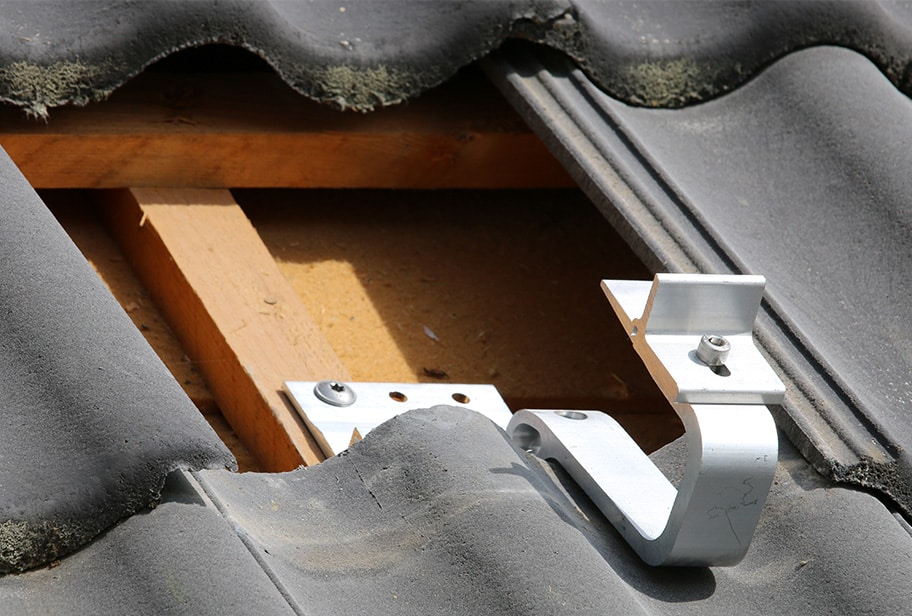

Montajul se realizeaza pe capriorii din lemn, dupa identificarea pozitiei structurale si pregatirea corespunzatoare a tiglei in zona de trecere a consolei. Sina de montaj se fixeaza lateral pe carlig cu elementele de conectare compatibile ale sistemului. Pentru acoperisurile cu tigla, sistemul este prevazut pentru pante intre 5 si 65 grade, cu respectarea configuratiei calculate pentru proiect.

Produsul are evaluare tehnica europeana ETA 16 0709 pentru utilizarea ca element de fixare a sistemelor fotovoltaice pe structuri de acoperis din lemn. Distantele dintre carlige, numarul si tipul elementelor de fixare, precum si pozitia reglajului trebuie stabilite prin calculul static al proiectului, in functie de zona de vant, incarcarile de zapada, tipul invelitorii si capacitatea structurii suport.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit carligul CrossHook 3S?

Este destinat sistemelor fotovoltaice montate pe acoperisuri inclinate cu tigla profilata, pe substructura din lemn.

Ce reglaj de inaltime are CrossHook 3S?

Placa de baza permite trei pozitii pentru inaltimea sub consola: 40 mm, 47 mm sau 54 mm.

Se poate utiliza pentru module montate vertical si orizontal?

Da, poate fi integrat in configuratii cu module in orientare verticala sau orizontala, daca structura este proiectata si montata cu componente compatibile.

Este necesar un calcul static pentru montaj?

Da. Numarul de carlige, distantele de montaj si elementele de fixare se stabilesc in functie de structura acoperisului, incarcarea din vant si zapada, tipul tiglei si configuratia panourilor.

Ce certificare tehnica are produsul?

Carligul are evaluare tehnica europeana ETA 16 0709 pentru utilizare la fixarea sistemelor fotovoltaice pe constructii de acoperis din lemn.
