Descriere

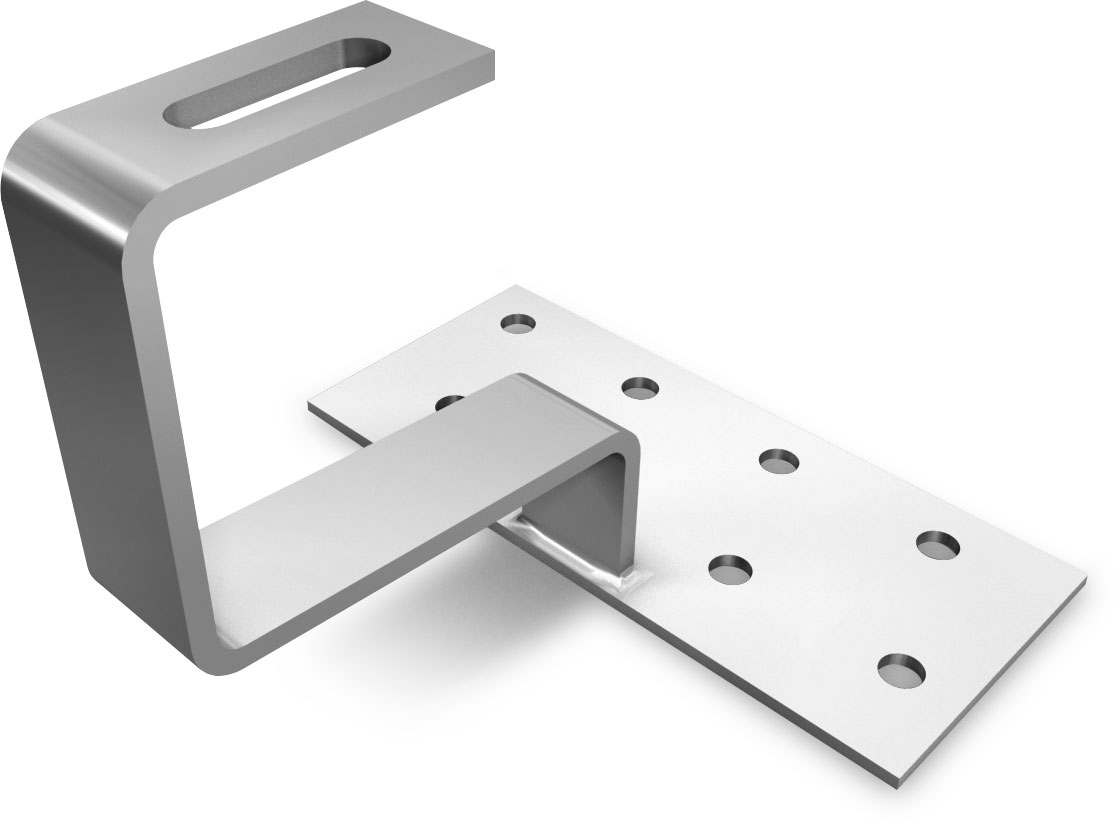

Carligul de acoperis este destinat fixarii componentelor unei structuri fotovoltaice pe acoperisuri inclinate cu invelitoare din tigla profilata. Constructia in forma Z permite trecerea peste tigla si crearea punctului de sprijin pentru sina de montaj, fiind o solutie potrivita pentru sisteme fotovoltaice rezidentiale si comerciale pe sarpanta din lemn.

Componenta este fabricata din otel inoxidabil 1.4016, conform EN 10088-2, cu limita minima de curgere Rp0,2 de 260 N/mm2. Placa de baza masoara 180 x 80 x 5 mm, iar bratul are sectiunea de 40 x 8 mm. Inaltimea sub brat este de 47 mm, inaltimea bratului este de 55 mm, inaltimea totala declarata este de 121 mm, iar adancimea bratului este de 87 mm. Greutatea este de aproximativ 1,269 kg pe bucata, iar finisajul este sablat.

Fanta lunga din brat este proiectata pentru montarea sinelor SolidRail cu surub cu cap ciocan si piulita M10. Carligrul se fixeaza prin insurubare in structura portanta a acoperisului; pentru prinderea sinei sunt necesare separat elementele de fixare compatibile. Produsul nu este reglabil si este prevazut cu placa de montaj integrata.

Montajul trebuie realizat numai dupa verificarea tipului de tigla, a structurii sarpantei, a distantelor dintre capriori si a incarcarilor din zapada si vant specifice proiectului. Este necesara strapungerea invelitorii, iar tiglele din zona de montaj trebuie prelucrate sau pozitionate corect astfel incat sa nu transmita sarcini asupra carligului. Respectati instructiunile sistemului de montaj si folositi exclusiv elemente de fixare dimensionate pentru aplicatie.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest carlig?

Este destinat acoperisurilor inclinate cu invelitoare din tigla profilata sau tigla cu imbinare.

Cu ce sine se poate utiliza?

Bratul cu fanta lunga este proiectat pentru conectarea la sine din sistemul SolidRail, utilizand surub cu cap ciocan si piulita M10 compatibile.

Elementele de fixare pentru sina sunt incluse?

Nu. Pentru conectarea sinei sunt necesare separat surubul cu cap ciocan si piulita M10 compatibile, precum si elementele de prindere in structura sarpantei.

Carligul este reglabil?

Nu, componenta nu este reglabila. Pozitionarea corecta trebuie stabilita inainte de fixarea pe structura acoperisului.

Din ce material este realizat?

Este realizat din otel inoxidabil 1.4016, cu finisaj sablat.
