Descriere

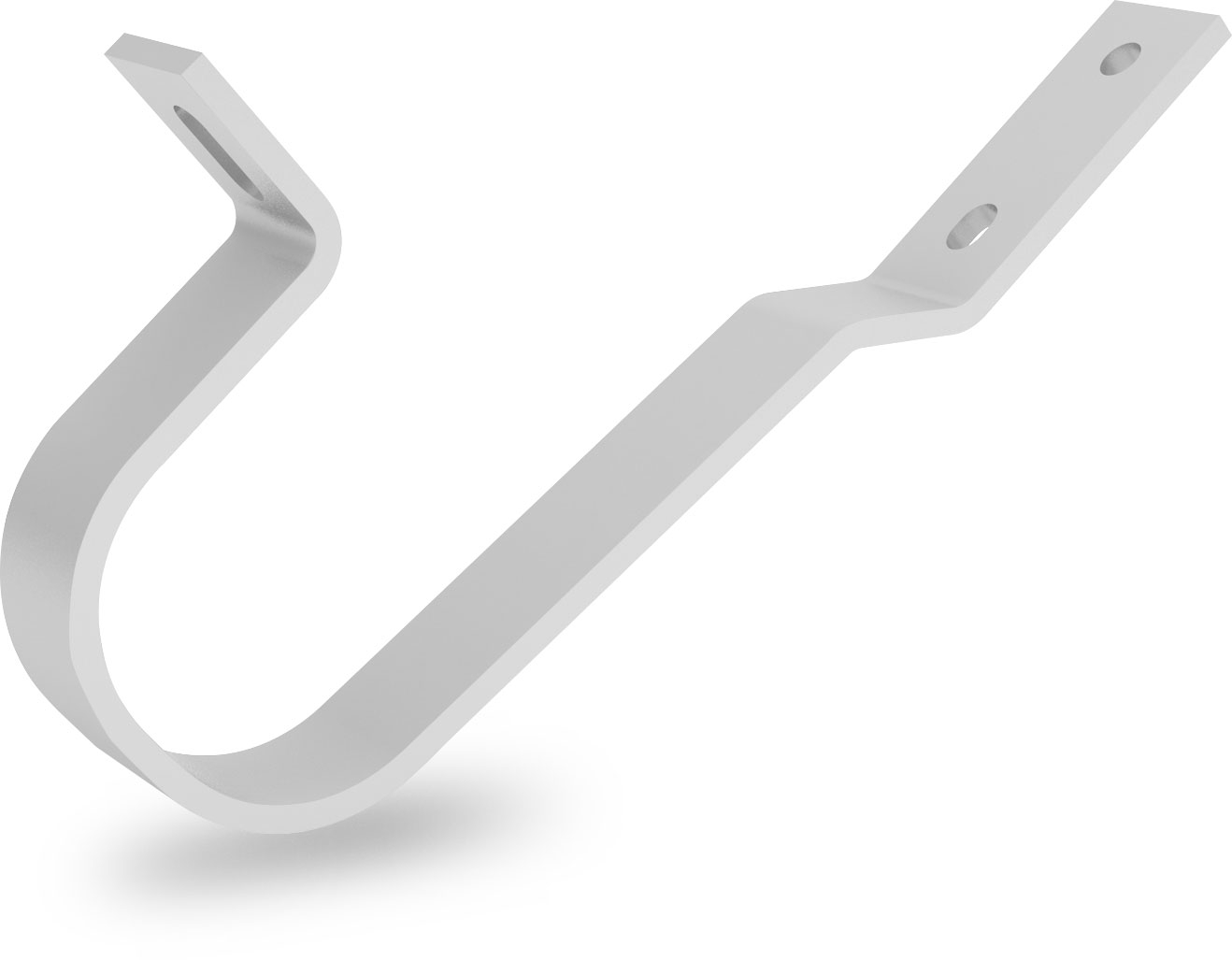

Carligul de acoperis SingleHook FT PAN este o piesa de fixare pentru structuri fotovoltaice montate pe acoperisuri inclinate cu tigla plana. Acesta creeaza punctul de sustinere intre substructura acoperisului si sina de montaj SingleRail, fiind destinat aplicatiilor rezidentiale, comerciale sau industriale proiectate conform conditiilor specifice ale acoperisului.

Piesa este fabricata din otel inoxidabil, cu suprafata netratata. Placa de montaj are latimea de 30 mm, lungimea de 71 mm si grosimea de 5 mm; carligul are latimea de 30 mm si grosimea materialului de 5 mm. Setul include surub cu cap T M8x25 si piulita de blocare M8, ambele din otel inoxidabil A2. Fanta alungita din consola permite pozitionarea pe inaltime a sinei SingleRail.

Montajul se realizeaza prin insurubare in substructura din lemn, cu strapungere a invelitorii. Conectarea este prevazuta pentru sinele SingleRail 36 sau SingleRail 50. Suruburile pentru lemn necesare fixarii carligului in structura acoperisului nu sunt incluse si trebuie selectate in functie de tipul suportului, incarcarile calculate si reglementarile aplicabile. Pentru montaj pe placa suport, instructiunile indica utilizarea lemnului masiv cu grosime minima de 24 mm.

Instalarea trebuie efectuata numai dupa verificarea capacitatii portante a acoperisului, a structurii din lemn si a tiglelor. Pentru limitarea riscului de spargere a tiglelor la incarcari mari de zapada, se recomanda utilizarea unui distantiere adecvate sub carlig. Nu se calca pe carlige sau pe sinele de montaj. In cazul izolatiei peste capriori sau al contrasipcilor sunt necesare solutii de fixare adecvate, iar conceptul de protectie la trasnet si echipotentializare se stabileste pentru proiectul concret.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit carligul SingleHook FT PAN?

Este destinat acoperisurilor inclinate cu invelitoare din tigla plana si se fixeaza prin insurubare in substructura acoperisului.

Ce accesorii sunt incluse pentru conectarea sinei?

Sunt incluse un surub cu cap T M8x25 si o piulita de blocare M8, ambele realizate din otel inoxidabil A2.

Cu ce sine de montaj este compatibil?

Este prevazut pentru utilizare cu sinele SingleRail 36 si SingleRail 50.

Sunt incluse suruburile de fixare in lemn?

Nu. Suruburile pentru fixarea carligului in substructura din lemn se aleg separat, in functie de structura acoperisului si de cerintele proiectului.

Ce trebuie verificat inainte de montaj?

Trebuie verificata rezistenta acoperisului, a substructurii si a tiglelor, precum si dimensionarea punctelor de fixare pentru incarcarile locale de vant si zapada.
