Descriere

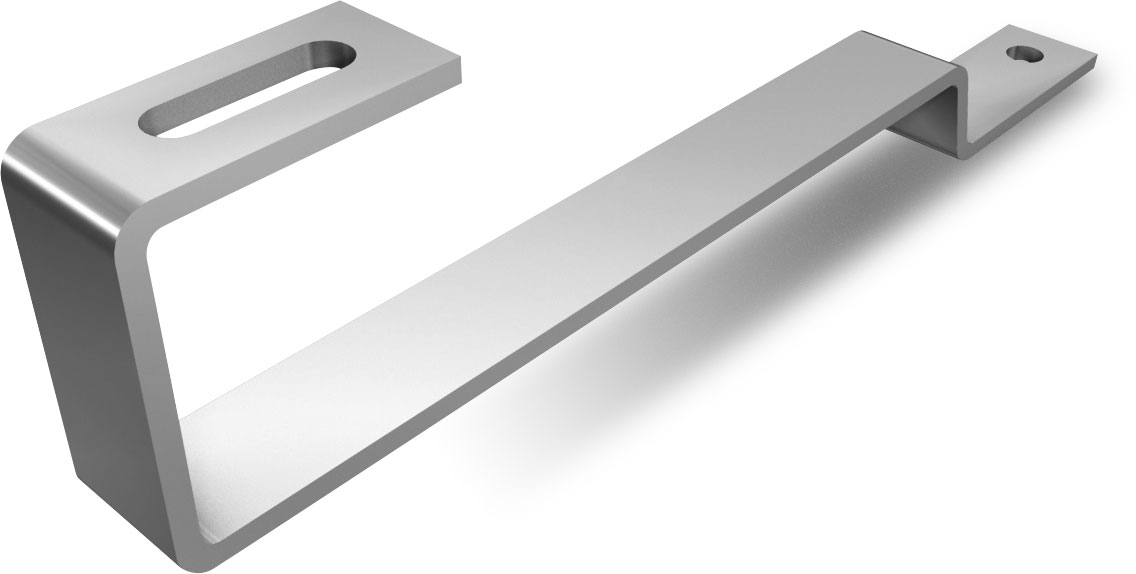

Carligul de acoperis SolidHook FLA este o piesa de fixare destinata structurilor fotovoltaice instalate pe acoperisuri inclinate cu invelitoare din tigla plata. Forma sa permite preluarea sinei de montaj deasupra invelitorii, realizand legatura dintre structura portanta a acoperisului si sistemul de profile pentru panouri fotovoltaice. Este conceput pentru utilizarea in sisteme cu sina SolidRail.

Componenta este realizata din otel inoxidabil A2, material 1.4301 X5CrNi18 10, cu suprafata sablata. Platbanda are sectiunea de 40 x 6 mm, iar placa de baza masoara 40 x 50 mm. Dimensiunile constructive confirmate includ inaltimea sub brat de 33 mm, inaltimea bratului de 62 mm, inaltimea totala de 122 mm si adancimea bratului de 189 mm. Piesa are aproximativ 742 g si dispune de doua gauri de fixare cu diametrul de 9 mm.

Bratul este prevazut cu gaura alungita pentru montarea sinei SolidRail folosind surub cu cap ciocan si piulita M10. Carligul se pozitioneaza dupa indepartarea locala a tiglei, apoi se fixeaza in structura portanta a acoperisului cu elemente de prindere dimensionate pentru suportul existent. Sina se aliniaza si se strange in bratul carligului, respectand instructiunile sistemului de montaj si proiectul structurii.

Pentru siguranta instalatiei, numarul de carlige, distantele dintre punctele de fixare si elementele de ancorare trebuie stabilite prin calcul in functie de tipul acoperisului, structura din lemn, zona de vant, zapada si configuratia campului fotovoltaic. Documentatia sistemului indica valori limita ELS de 1.08 kN la compresiune perpendiculara pe planul acoperisului, 0.75 kN pentru solicitarea paralela cu planul in sens descendent si 0.5 kN la tractiune perpendiculara. Montajul trebuie realizat fara compromiterea etanseitatii invelitorii si fara deteriorarea tiglelor.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest carlig?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din tigla plata.

Din ce material este realizat carligul?

Este fabricat din otel inoxidabil A2, material 1.4301 X5CrNi18 10, cu suprafata sablata.

Cu ce tip de sina se conecteaza?

Bratul cu gaura alungita permite conectarea la sina SolidRail cu surub cu cap ciocan si piulita M10.

Care sunt dimensiunile principale?

Placa de baza are 40 x 50 mm, platbanda are 40 x 6 mm, inaltimea sub brat este de 33 mm, iar inaltimea totala este de 122 mm.

Este necesar un calcul al structurii de montaj?

Da. Numarul de carlige si pozitionarea lor trebuie determinate conform proiectului, tipului suportului, incarcarilor de vant si zapada si instructiunilor sistemului de montaj.
