Descriere

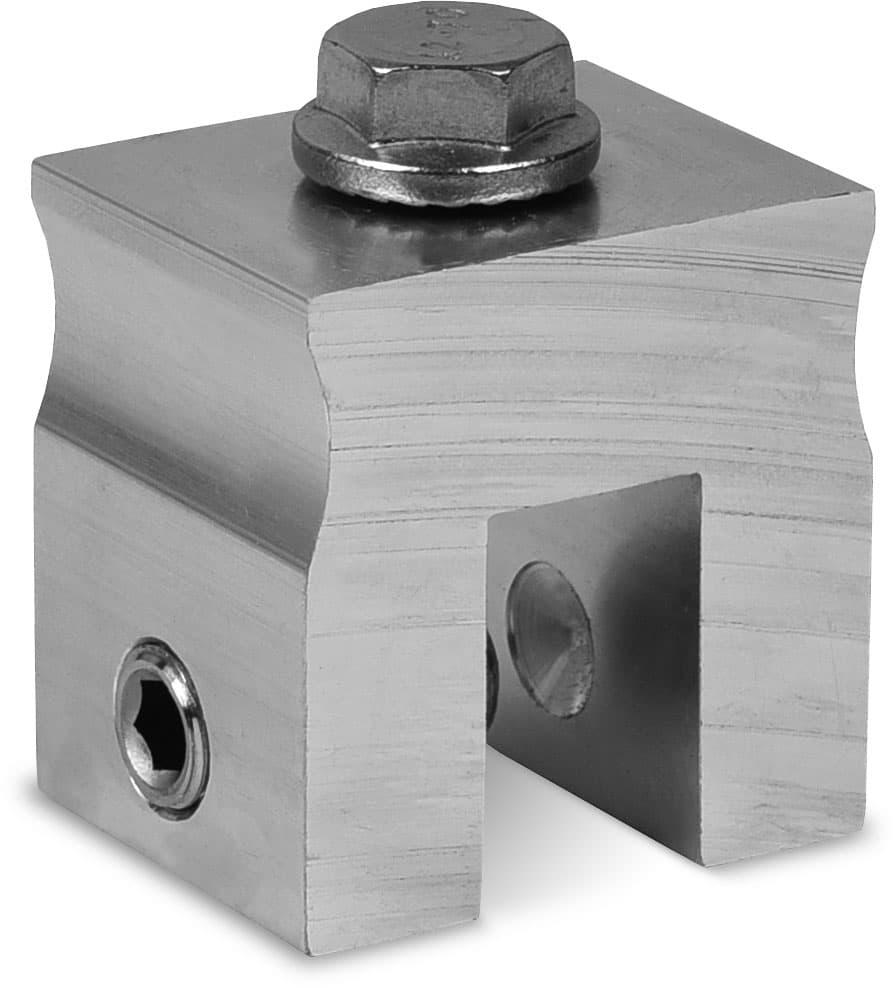

Clema pentru falt Solid Snap SeamClamp CF:x este un element de fixare destinat structurilor fotovoltaice instalate pe acoperisuri inclinate din tabla faltuita. Aceasta permite realizarea punctelor de prindere pentru sina de montaj SolidRail pe profile cu falt unghiular sau falt de tip snap, fara a fi destinata acoperisurilor cu falt rotund ori dublu falt traditional.

Componenta este realizata din aluminiu, iar suruburile sunt din otel inoxidabil A2. Deschiderea clemei este de 14 mm, iar greutatea declarata este de 0,12 kg. Este compatibila cu sistemul de sine SolidRail si este clasificata pentru utilizare ca element de fixare pe acoperis inclinat din tabla faltuita.

Pentru conectarea sinei SolidRail este necesara o placa adaptoare M10 compatibila, care se achizitioneaza separat. Clema se pozitioneaza pe faltul corespunzator, se fixeaza conform instructiunilor de montaj si se verifica alinierea sinei inainte de strangerea finala. Documentatia tehnica indica utilizarea pe table cu grosime intre 0,4 si 1,0 mm, cu limita de maximum 0,7 mm pentru tabla din otel.

Montajul trebuie efectuat numai dupa verificarea compatibilitatii profilului de falt, a grosimii tablei si a capacitatii portante a acoperisului. Respectati proiectul structurii, distantele dintre punctele de fixare si cuplurile de strangere prevazute in instructiunile producatorului; pentru aceasta clema, documentatia indica 18 Nm pentru fixarea clemei si 32 Nm pentru conexiunea de sina. Inspectati periodic sistemul si inlocuiti componentele deformate, slabite sau deteriorate.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita aceasta clema?

Este destinata acoperisurilor inclinate din tabla faltuita cu falt unghiular sau falt de tip snap.

Cu ce sistem de sine este compatibila?

Clema este proiectata pentru utilizarea cu sinele de montaj SolidRail.

Este inclusa placa pentru conectarea sinei?

Pentru montarea sinei este necesara o placa adaptoare M10 compatibila, care este un element separat.

Care este deschiderea clemei?

Deschiderea declarata pentru aceasta clema este de 14 mm.

Din ce materiale este realizata?

Corpul clemei este din aluminiu, iar suruburile sunt din otel inoxidabil A2.
