Descriere

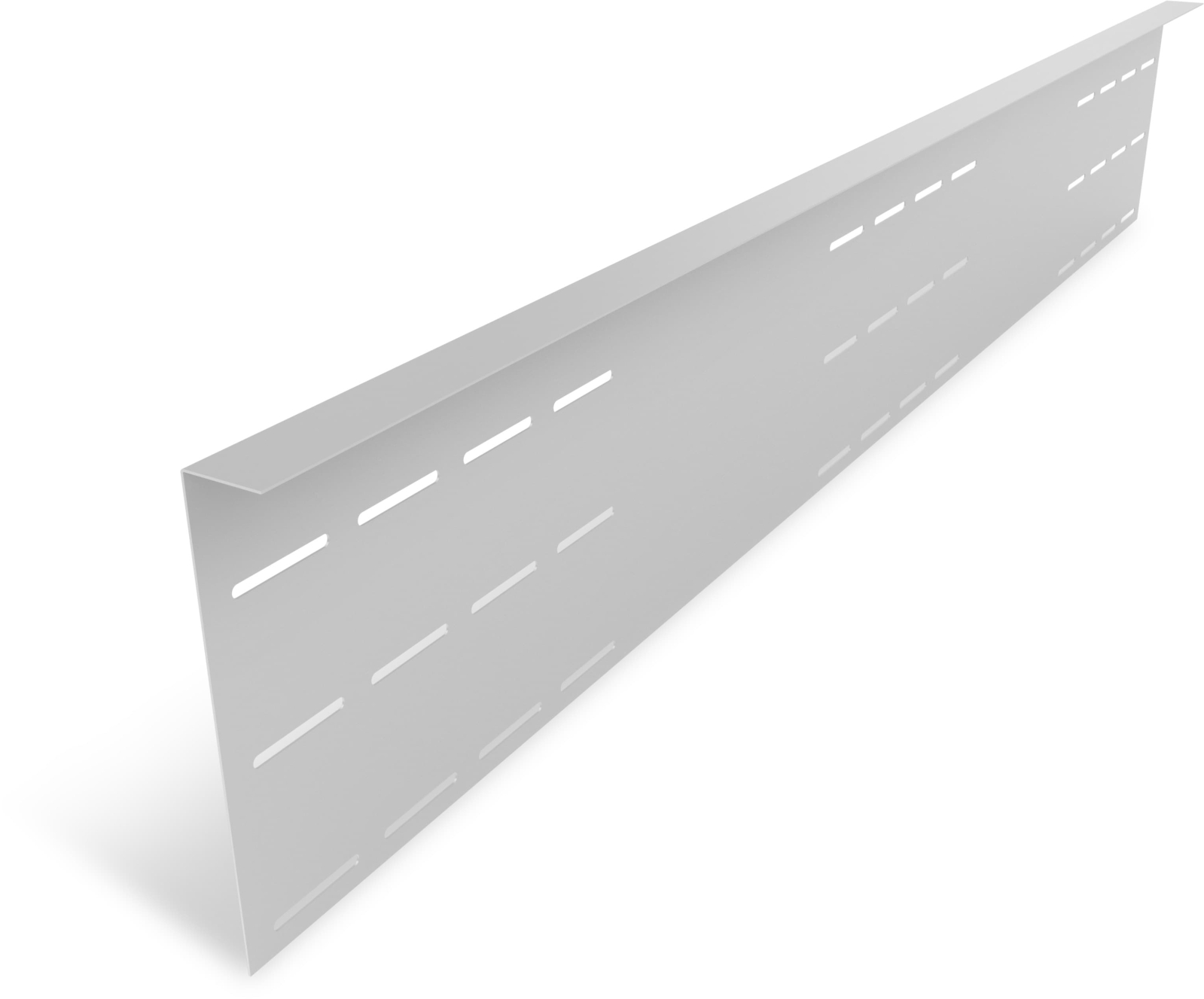

S-Dome 6.15 Windbreaker LS este un deflector de vant destinat sistemelor de montaj fotovoltaic S-Dome 6.15 Classic LS pentru acoperisuri plate. Se pozitioneaza in partea din spate a campului de module si are rolul de a directiona fluxul de aer, contribuind la comportarea stabila a structurii in conditii de vant. Componenta este dedicata configuratiilor cu inclinare de 15 grade din gama Dome 6 Classic LS.

Deflectorul este compatibil cu module fotovoltaice cu lungimea cuprinsa intre 1562 si 2390 mm. Este fabricat din tabla de otel Magnelis 1.0242, clasa S250GD, cu acoperire ZM310. Dimensiunile piesei sunt de aproximativ 1253,5 x 209,6 mm, grosimea materialului este de 0,75 mm, iar greutatea este de aproximativ 2,3 kg per bucata.

Montajul se realizeaza numai ca parte a sistemului S-Dome 6.15 Classic LS, in spatele modulelor fotovoltaice si in conformitate cu configuratia proiectata a structurii. Fantele de fixare permit integrarea in ansamblul de suporti si profile al sistemului. Elementele de prindere nu sunt incluse, iar alegerea si pozitionarea lor trebuie facute conform instructiunilor de montaj ale sistemului.

Utilizarea corecta presupune verificarea compatibilitatii cu dimensiunea modulelor, tipul acoperisului, schema de montaj si calculele de incarcare pentru proiectul concret. Deflectorul nu inlocuieste proiectarea structurala, balastarea sau fixarea mecanica necesara. Instalarea trebuie efectuata de personal calificat, cu respectarea instructiunilor producatorului si a cerintelor locale aplicabile pentru instalatii fotovoltaice pe acoperis plat.

Intrebari frecvente

Pentru ce sistem de montaj este destinat acest deflector de vant?

Este destinat exclusiv integrarii in sistemul S-Dome 6.15 Classic LS pentru instalatii fotovoltaice pe acoperis plat.

Ce dimensiune de module este compatibila cu deflectorul?

Este compatibil cu module fotovoltaice cu lungimea cuprinsa intre 1562 si 2390 mm.

Sunt incluse elementele de fixare?

Nu. Deflectorul se livreaza fara elemente de fixare, acestea fiind alese si montate conform configuratiei sistemului si instructiunilor de instalare.

Din ce material este realizat?

Este realizat din otel Magnelis 1.0242, clasa S250GD, cu acoperire ZM310.

Poate fi utilizat ca element independent?

Nu. Este o componenta a structurii S-Dome 6.15 Classic LS si trebuie instalat numai in cadrul unei configuratii proiectate corespunzator.
