Descriere

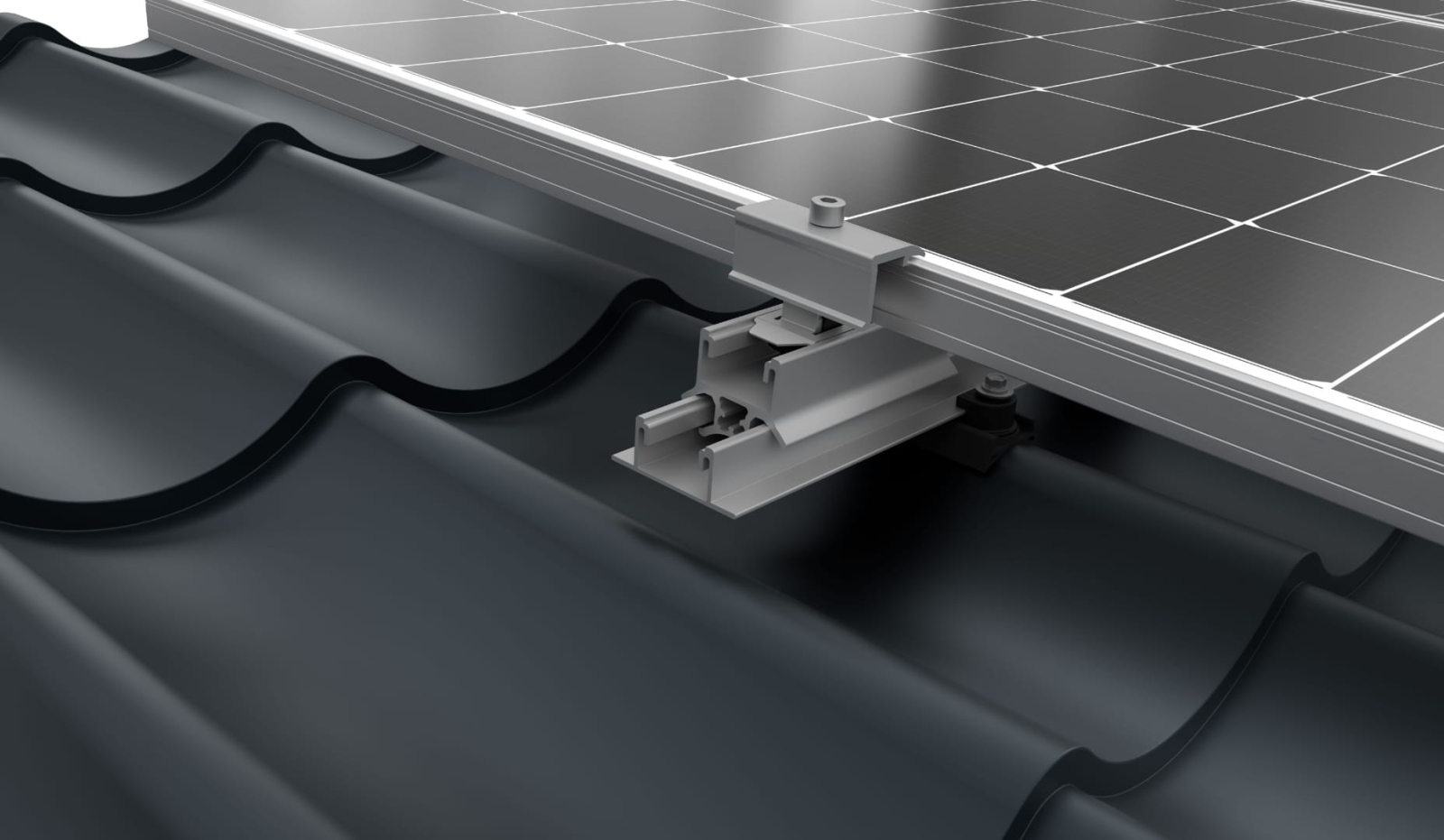

FlexAdapter este un accesoriu de montaj pentru sisteme fotovoltaice instalate pe acoperisuri inclinate cu tabla profilata imitatie tigla. Acesta se introduce in sina BasicRail si ajuta la compensarea unghiurilor diferite de suprapunere ale profilelor de tabla, precum si a curburii acoperisurilor tip bolta. Solutia permite adaptarea corecta a structurii de sustinere la geometria invelitorii.

Piesa este realizata din aluminiu EN AW 6063 T66. Are dimensiuni de aproximativ 43 x 110 x 53 mm si o greutate de 0,141 kg. Este destinata sistemului BasicRail, pentru aplicatii pe acoperis inclinat, si se livreaza in unitati de vanzare de 60 bucati. Pentru configuratia de montaj pe tabla imitatie tigla, instructiunile sistemului indica o compensare a unghiului de pana la 7 grade.

Montajul se realizeaza in cadrul structurii BasicRail, impreuna cu BasicClip si adaptorul CSM cu suport din EPDM pentru asezare si etansare. FlexAdapter se pozitioneaza pe sina conform proiectului de instalare si poate functiona si ca opritor anti-alunecare si ajutor la montajul modulelor sau al blocurilor de module. Distantele dintre elementele de fixare, pozitia sinelor si necesarul de separari termice trebuie stabilite prin proiectarea sistemului.

Este necesara verificarea capacitatii portante a acoperisului si respectarea cerintelor locale de constructie, protectie la munca si impamantare. Sistemul este destinat montajului realizat de personal calificat. Pentru aceasta aplicatie, tabla trebuie sa aiba suprafata neteda, grosime de minimum 0,4 mm pentru otel sau 0,5 mm pentru aluminiu, iar panta acoperisului trebuie sa fie intre 5 si 75 grade. Respectati instructiunile de montaj actualizate si configuratia rezultata din proiectul static al instalatiei.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit FlexAdapter?

Este destinat acoperisurilor inclinate realizate din tabla profilata imitatie tigla, unde profilul invelitorii necesita compensarea curburii sau a unghiurilor de suprapunere.

Cu ce sistem de montaj se utilizeaza?

Se integreaza in sina BasicRail. Pentru montajul pe tabla imitatie tigla se utilizeaza in configuratia cu BasicClip si adaptor CSM cu suport de etansare din EPDM.

Din ce material este realizat?

Este fabricat din aluminiu EN AW 6063 T66.

Care sunt conditiile importante de utilizare?

Montajul trebuie proiectat in functie de structura acoperisului si de incarcarile locale. Se verifica portanta invelitorii, grosimea tablei, panta acoperisului, impamantarea si respectarea instructiunilor de montaj de catre personal calificat.

Poate compensa diferentele de nivel ale tablei profilate?

Da. In configuratia pentru tabla imitatie tigla, accesoriul este conceput pentru compensarea unghiurilor de curbura si a diferentelor de suprapunere, pana la 7 grade conform instructiunilor sistemului.
