Setul MiniFive MK2 Stop este un accesoriu destinat fixarii mecanice a componentelor MiniFive pe sina MiniRail MK2. Este utilizat in structuri de montaj pentru panouri fotovoltaice, unde asigura o conectare precisa intre adaptorul MiniFive si profilul de sustinere. Este potrivit pentru configuratii de instalare pe acoperisuri inclinate, conform sistemului compatibil MiniRail MK2.

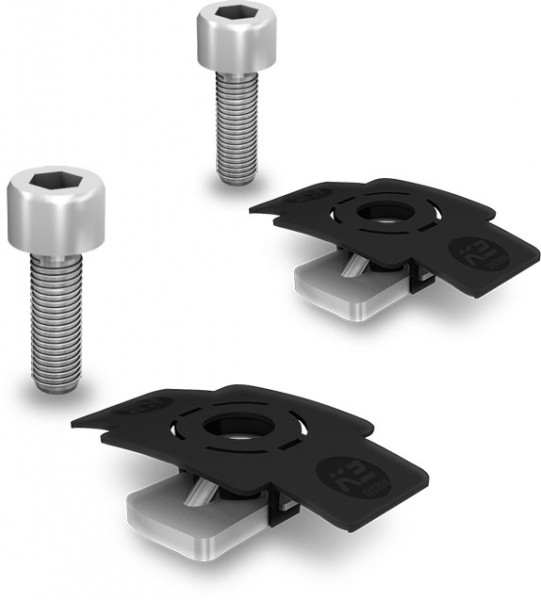

Pachetul contine doua suruburi cu cap cilindric si hexagon interior, cu dimensiunea M8 x 20, precum si doua elemente de fixare MK2. Suruburile sunt din otel inoxidabil A2, iar componentele MK2 combina otel inoxidabil cu materiale polimerice tehnice. Greutatea orientativa a unui set este de aproximativ 66 g.

Montajul se realizeaza prin pozitionarea elementelor MK2 in canalul sinei MiniRail MK2 si fixarea componentei MiniFive cu suruburile incluse. Elementele trebuie introduse si aliniate corect in profil inainte de strangere, astfel incat ansamblul sa ramana stabil si sa permita pozitionarea corecta a componentelor de sustinere a modulului.

Pentru siguranta instalatiei, se recomanda respectarea instructiunilor de montaj ale sistemului compatibil, a cuplurilor de strangere prescrise si a proiectului de structura calculat pentru acoperis, incarcarile de vant si zapada. Montajul trebuie realizat numai pe componente compatibile si cu verificarea fixarii finale a tuturor elementelor mecanice.

Intrebari frecvente

Pentru ce se utilizeaza acest set de fixare?
Este utilizat pentru fixarea componentelor MiniFive pe sina MiniRail MK2, in cadrul structurilor de montaj pentru panouri fotovoltaice.

Ce contine setul?
Setul include doua suruburi cu cap hexagonal interior M8 x 20 si doua elemente de fixare MK2.

Cu ce sistem este compatibil?
Este compatibil cu sistemul de montaj MiniRail MK2 si este destinat aplicatiilor pe acoperis inclinat.

Din ce materiale sunt realizate componentele?
Suruburile sunt din otel inoxidabil A2, iar elementele MK2 includ otel inoxidabil si materiale polimerice tehnice.

Cum se realizeaza montajul?
Elementele MK2 se pozitioneaza in canalul sinei, apoi componenta MiniFive se fixeaza cu suruburile incluse, conform instructiunilor sistemului de montaj.
