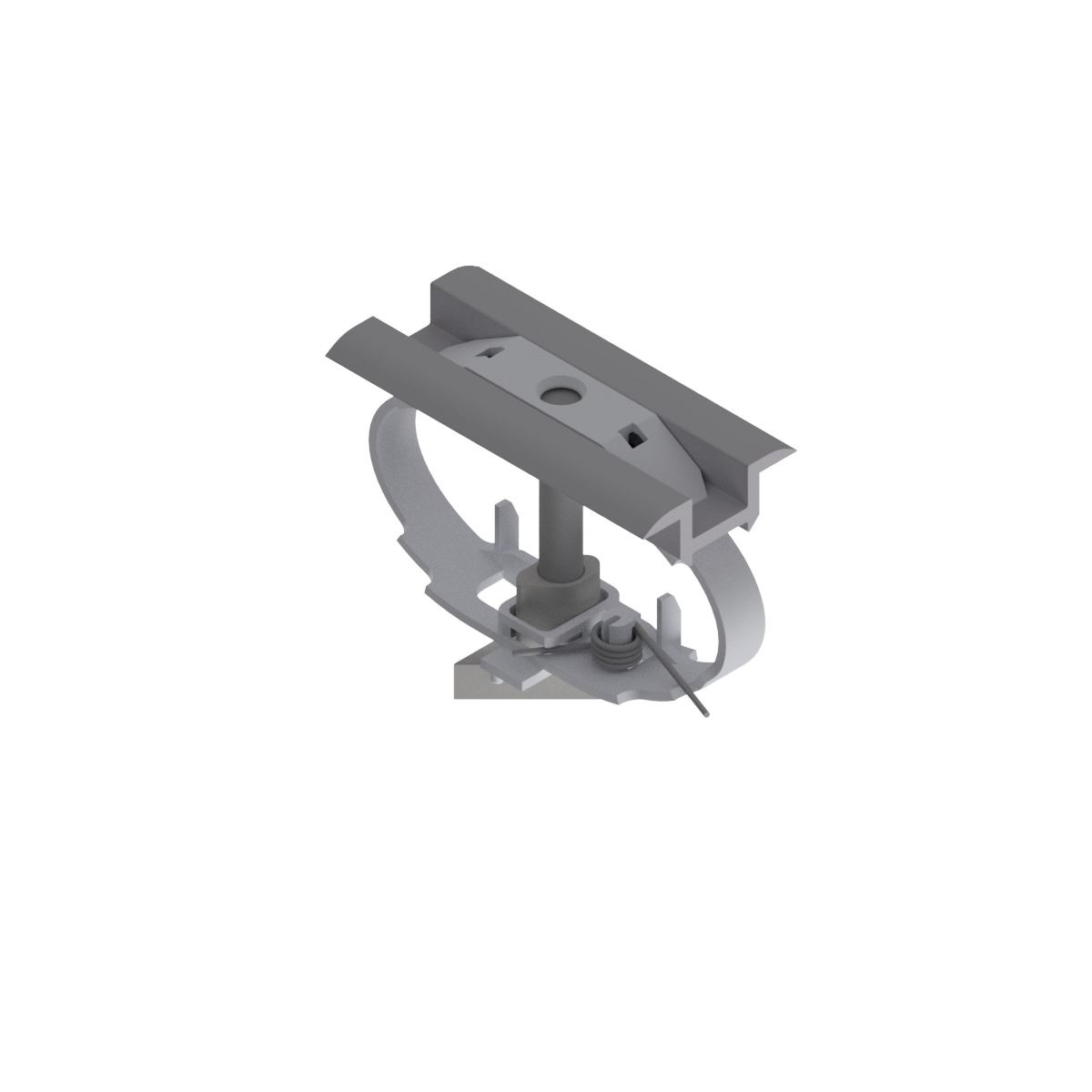

Clema intermediara G3 este un element de fixare destinat montajului modulelor fotovoltaice cu rama, fiind utilizata intre doua panouri alaturate din acelasi rand. Prin pozitionarea sa pe zona dintre rame, aceasta contribuie la realizarea unei prinderi ordonate si sigure in structurile fotovoltaice compatibile.

Produsul este destinat modulelor cu inaltimea ramei cuprinsa intre 30 si 50 mm. Este livrat preasamblat si este realizat din aluminiu, otel inoxidabil si plastic. Este compatibil cu sistemele de montaj TopFix 200 si AeroFix, conform documentatiei tehnice disponibile pentru aceasta familie de componente.

La instalare, clema se amplaseaza intre ramele a doua module si se introduce in profilul sau suportul corespunzator al sistemului de montaj. Pentru alegerea corecta a componentelor, inaltimea ramei modulului trebuie sa se incadreze in intervalul admis de 30-50 mm, iar restul structurii trebuie configurat conform proiectului si instructiunilor sistemului utilizat.

Strangerea trebuie efectuata controlat, cu scula adecvata si cu respectarea cuplului maxim de 15 Nm indicat in instructiunile de montaj pentru clemele G3. Nu se recomanda utilizarea unor unelte cu parghie mare care pot depasi cuplul admis. Montajul trebuie realizat de personal calificat, cu respectarea zonelor de prindere aprobate de producatorul modulului fotovoltaic si a cerintelor proiectului structural.

Intrebari frecvente

Pentru ce tip de module fotovoltaice se utilizeaza aceasta clema?
Se utilizeaza pentru module fotovoltaice cu rama, atunci cand inaltimea ramei este cuprinsa intre 30 si 50 mm.

Unde se monteaza o clema intermediara?
Se monteaza intre doua module fotovoltaice alaturate, pentru fixarea ramelor acestora pe structura de sustinere compatibila.

Cu ce sisteme de montaj este compatibila?
Este compatibila cu sistemele de montaj TopFix 200 si AeroFix.

Care este cuplul maxim de strangere recomandat?
Instructiunile de montaj pentru clemele G3 indica un cuplu maxim de strangere de 15 Nm.

Este livrata gata pentru montaj?
Da, clema este preasamblata, ceea ce simplifica pozitionarea si montajul in structura compatibila.
