Descriere

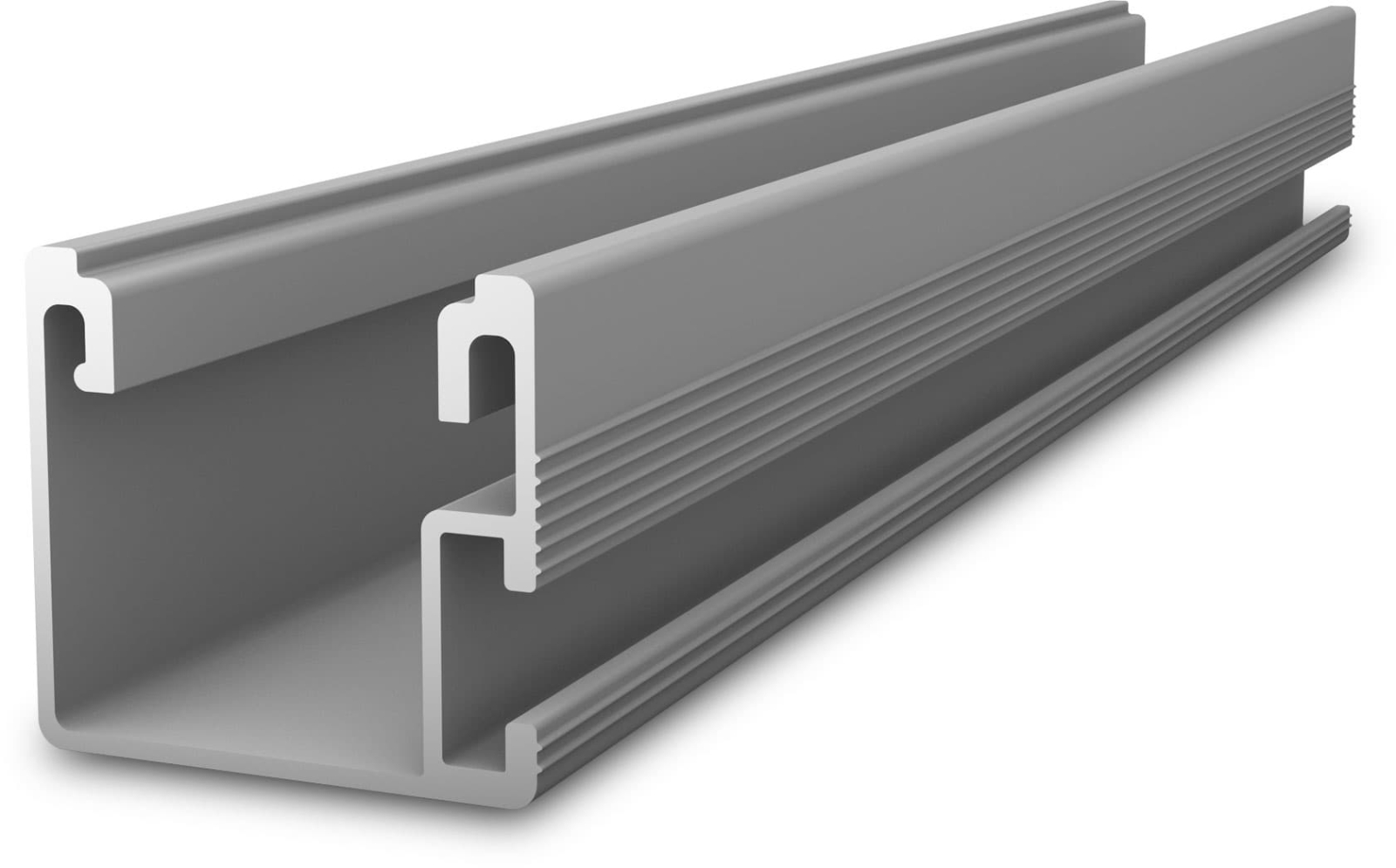

SingleRail 36 Light este o sina de montaj pentru realizarea structurii de sustinere a modulelor fotovoltaice. Profilul are conectare laterala si poate fi utilizat flexibil cu diferite elemente de prindere pentru acoperis, fiind adecvat pentru instalatii pe acoperisuri inclinate si pe acoperisuri plate. Constructia sa permite integrarea in sistemele SingleRail si MultiAngle.

Sina este fabricata din aluminiu EN AW 6063 T66, cu finisaj din aluminiu brut. Are lungimea de 4,80 m, latimea de 39 mm si inaltimea de 36 mm. Greutatea totala este de 3,204 kg, echivalenta cu aproximativ 0,6674 kg pe metru. Pentru proiectarea structurii, profilul are moment de rezistenta Wx de 2120 mm3 si Wy de 2800 mm3. Sina nu include canal de cablu integrat sau optional.

Montajul se realizeaza impreuna cu elemente de fixare compatibile pentru tipul de acoperis si cu cleme destinate prinderii modulelor fotovoltaice. Conectarea laterala faciliteaza configurarea campului de panouri, iar pentru prelungirea traseului de montaj se pot utiliza conectori de sina compatibili cu seria SingleRail 36 Light. Dimensionarea structurii poate fi verificata in configuratorul static dedicat.

Instalarea trebuie efectuata de personal calificat, conform instructiunilor sistemului de montaj si proiectului tehnic. Distantele dintre punctele de prindere, pozitia clemelor, numarul de fixari si configuratia sinelor trebuie stabilite in functie de tipul acoperisului, dimensiunile modulelor, sarcinile din vant si zapada, precum si reglementarile locale aplicabile. Nu se recomanda modificarea profilului sau utilizarea unor accesorii necompatibile.

Intrebari frecvente

Pentru ce tipuri de acoperis este potrivita sina SingleRail 36 Light?

Sina este destinata utilizarii in structuri fotovoltaice pentru acoperisuri inclinate si acoperisuri plate, impreuna cu elementele de prindere compatibile ale sistemului.

Care sunt dimensiunile profilului?

Profilul are lungimea de 4,80 m, latimea de 39 mm si inaltimea de 36 mm.

Din ce material este realizata sina?

Sina este realizata din aluminiu EN AW 6063 T66, cu finisaj din aluminiu brut.

Este prevazuta cu canal pentru cabluri?

Nu, profilul nu are canal de cablu integrat si nici canal de cablu optional.

Cum se stabileste numarul de puncte de prindere?

Numarul si pozitia punctelor de prindere se stabilesc prin proiectarea structurii in functie de acoperis, module, vant, zapada si cerintele locale de instalare.
