Sina montaj SpeedRail 22 2250 mm

Descriere

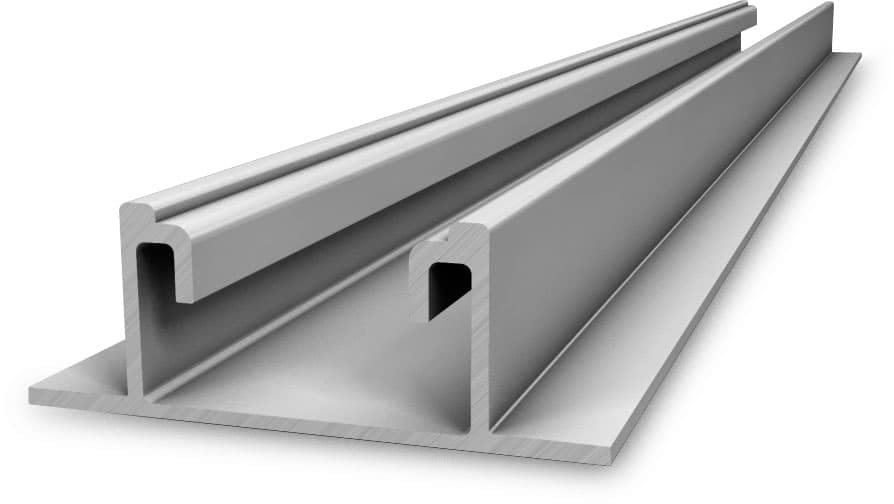

SpeedRail 22 este o sina de montaj din aluminiu, cu lungimea de 2,25 m, destinata realizarii structurilor pentru panouri fotovoltaice. Se utilizeaza pentru montaj pe acoperisuri din tabla trapezoidala impreuna cu clipsurile de fixare compatibile, dar poate indeplini si rolul de sina de baza in configuratii din gamele Dome. Profilul este proiectat pentru o instalare rapida si pentru integrarea in proiecte calculate static cu software-ul de proiectare dedicat.

Sina are lungimea de 2,25 m, latimea de 63 mm si inaltimea de 22,5 mm. Este fabricata din aluminiu EN AW-6063 T66, cu finisaj natural de aluminiu. Greutatea specifica este de aproximativ 0,64 kg pe metru, iar greutatea unei sine este de 1,447 kg. Valorile momentului de rezistenta sunt Wx 1080 mm3 si Wy 2460 mm3. Profilul nu include canal de cablu integrat si nu este prevazut pentru canal de cablu optional.

Pentru acoperisuri din tabla trapezoidala, sina se monteaza prin clipsuri compatibile fixate in invelitoare cu suruburi autoforante adecvate, conform proiectului structurii. Este compatibila cu sistemele K2 BasicRail, K2 Dome 6, K2 Dome Zero si K2 MultiAngle, pentru aplicatii pe acoperis inclinat sau acoperis plat. Distantele dintre punctele de fixare, pozitionarea imbinarilor si configuratia clemelor de modul trebuie stabilite pentru fiecare proiect prin calcul static.

Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor actuale de instalare, a normelor locale de constructii si a cerintelor de protectie la cadere. Pentru aplicatii pe tabla trapezoidala, documentatia sistemului indica in mod uzual tabla de otel cu grosime de minimum 0,4 mm sau tabla de aluminiu cu grosime de minimum 0,5 mm, latime minima a nervurii de 22 mm si o zona plana in jurul gaurii de minimum 20 mm. In cazul panourilor sandwich este necesara confirmarea compatibilitatii de la producatorul panoului. Capacitatea portanta a acoperisului, incarcarile de vant si zapada, precum si impamantarea si echipotentializarea se verifica pentru fiecare amplasament.

Intrebari frecvente

Pentru ce tip de acoperis este utilizata sina SpeedRail 22?

Este destinata in principal structurilor fotovoltaice montate pe acoperisuri din tabla trapezoidala, utilizand clipsuri si suruburi compatibile. Poate fi folosita si ca sina de baza in configuratii compatibile din gama Dome.

Care sunt dimensiunile sinei?

Sina are lungimea de 2,25 m, latimea de 63 mm si inaltimea de 22,5 mm.

Din ce material este fabricata sina?

Profilul este fabricat din aluminiu EN AW-6063 T66, cu finisaj natural de aluminiu.

Are sina canal pentru cabluri?

Nu, profilul nu are canal de cablu integrat si nici optiune de canal de cablu.

Ce trebuie verificat inainte de montaj?

Se verifica rezistenta acoperisului, grosimea si geometria tablei, incarcarile locale de vant si zapada, compatibilitatea componentelor de fixare si proiectul static al structurii.
