Descriere

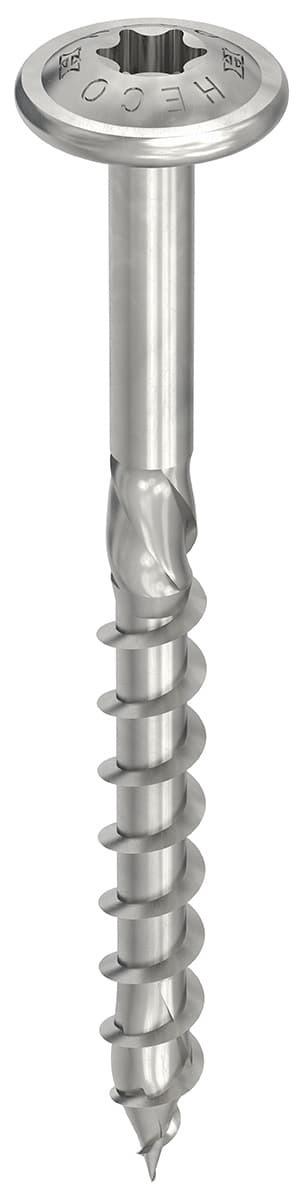

Surubul pentru lemn Heco Topix Plus 8x200 este un element de fixare pentru substructuri din lemn, utilizat la montajul carligelor de acoperis din sistemele fotovoltaice instalate pe acoperisuri inclinate. Capul plat ofera o suprafata ampla de reazem pe placa de baza a carligului, iar filetul partial este conceput pentru realizarea unei prinderi ferme in elementul portant din lemn. Produsul este compatibil cu sistemele K2 InsertionRail, SingleRail si SolidRail.

Surubul are diametrul de 8 mm si lungimea de 200 mm. Este fabricat din otel inoxidabil A2, are cap plat cu diametrul de 18 mm si antrenare interioara hexalobulara T40. Filetul este partial, iar produsul beneficiaza de certificare ETA pentru aplicatia de fixare. Unitatea de vanzare este de 50 bucati.

Montajul se realizeaza cu bit T40, prin pozitionarea capului plat astfel incat acesta sa se aseze complet si uniform pe baza carligului de acoperis. Pentru lemn moale, montajul poate fi realizat fara gaurire prealabila; daca se executa pregaurire, diametrul recomandat este de 5 mm pentru lemn moale si 6 mm pentru lemn tare. Cuplul maxim de insurubare indicat pentru aceasta dimensiune este de 12,6 Nm. La fixarea unui carlig de acoperis se folosesc intotdeauna minimum doua suruburi.

Alegerea lungimii, numarului de suruburi si pozitionarii trebuie realizata in functie de structura reala a acoperisului, incarcarile din vant si zapada si calculul de rezistenta al proiectului. Pentru aceasta dimensiune, distanta minima fata de marginea laterala a capriorului este de 17,5 mm, latimea minima a capriorului este de 45 mm, iar distanta minima intre carlige pe acelasi caprior este de 200 mm; pentru lemn de Douglas, aceasta ultima distanta trebuie majorata cu 50%. Surubul trebuie sa fie complet ancorat in lemnul portant, fara ca varful sa iasa din acesta, iar montajul trebuie efectuat conform instructiunilor sistemului fotovoltaic si normelor locale aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza acest surub pentru lemn?

Este utilizat pentru fixarea carligelor de acoperis pe substructuri din lemn, in cadrul sistemelor de montaj pentru panouri fotovoltaice instalate pe acoperisuri inclinate.

Ce unealta este necesara pentru montaj?

Surubul are antrenare interioara hexalobulara T40 si necesita un bit T40 compatibil.

Este necesara pregaurirea lemnului?

In lemn moale, montajul poate fi realizat fara pregaurire. Pentru lemn tare se recomanda pregaurire cu diametrul de 6 mm; pentru lemn moale, daca se executa pregaurire, diametrul recomandat este de 5 mm.

Din ce material este realizat surubul?

Este realizat din otel inoxidabil A2, material adecvat pentru aplicatii exterioare in structuri de montaj fotovoltaic.

Cate suruburi sunt necesare pentru un carlig de acoperis?

Pentru fixarea unui carlig de acoperis pe structura din lemn trebuie utilizate minimum doua suruburi, conform instructiunilor de montaj ale sistemului.
