Descriere

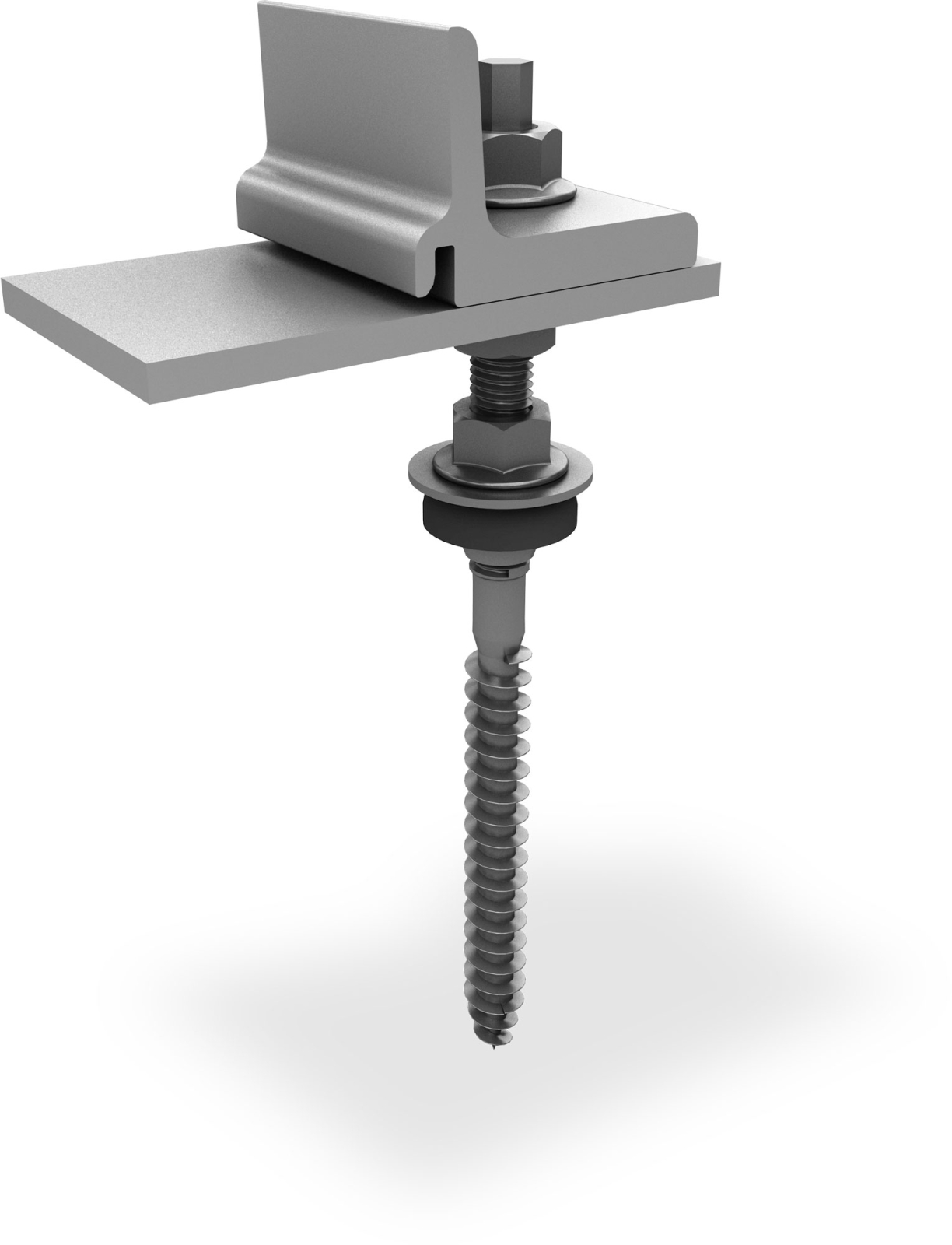

Surubul de prindere SingleRail Climber M10x200 este un element de fixare preasamblat pentru realizarea punctelor de ancorare ale structurii fotovoltaice pe substructura din lemn. Este destinat aplicatiilor cu acoperis din fibrociment ondulat si asigura interfata dintre suportul din lemn si sina de montaj prin ansamblul Climber 36/50.

Ansamblul utilizeaza un surub de prindere cu filet M10 si lungime totala de 200 mm. Filetul metric are lungimea de 85 mm, iar domeniul de reglaj indicat pentru montaj este de 37 pana la 44,3 mm. Componenta Climber 36/50 este realizata din aluminiu EN AW 6063 T66, placa adaptoare este din aluminiu, iar surubul, saiba si piulitele sunt din inox A2. Garnitura de etansare este din EPDM.

Pachetul include un surub de prindere cu garnitura EPDM, un Climber 36/50 M10, o placa adaptoare M10, o saiba cu diametrul 10,5 x 30 x 1,5 mm si trei piulite cu flansa zimtata M10. Placa adaptoare si Climber-ul permit cuplarea sinei de montaj si ajustarea pozitiei acesteia in limitele constructive ale ansamblului.

Montajul trebuie efectuat numai dupa verificarea structurii din lemn, a tipului de invelitoare, a pozitiei elementelor portante si a proiectului static al campului fotovoltaic. Garnitura EPDM trebuie asezata corect pentru etansarea penetrarii invelitorii, iar strangerea elementelor se face conform instructiunilor sistemului de montaj. Nu se utilizeaza pentru suporturi sau invelitori nevalidate prin documentatia tehnica a proiectului.

Intrebari frecvente

Pentru ce tip de acoperis este recomandat acest surub de prindere?

Este destinat fixarii structurii fotovoltaice pe substructura din lemn, pentru acoperisuri cu invelitoare din fibrociment ondulat.

Ce contine ansamblul de prindere?

Ansamblul include surubul de prindere cu garnitura EPDM, Climber 36/50 M10, placa adaptoare, o saiba si trei piulite cu flansa zimtata.

Ce dimensiune are surubul?

Surubul are filet metric M10 si lungime totala de 200 mm. Lungimea filetului metric este de 85 mm.

Este necesara verificarea structurii acoperisului inainte de montaj?

Da. Inainte de instalare trebuie verificata substructura din lemn, compatibilitatea invelitorii si configuratia structurii fotovoltaice conform proiectului si instructiunilor de montaj.

Din ce materiale sunt realizate componentele principale?

Climber-ul si placa adaptoare sunt din aluminiu, iar surubul, saiba si piulitele sunt din inox A2. Etansarea este realizata cu garnitura EPDM.
