Descriere

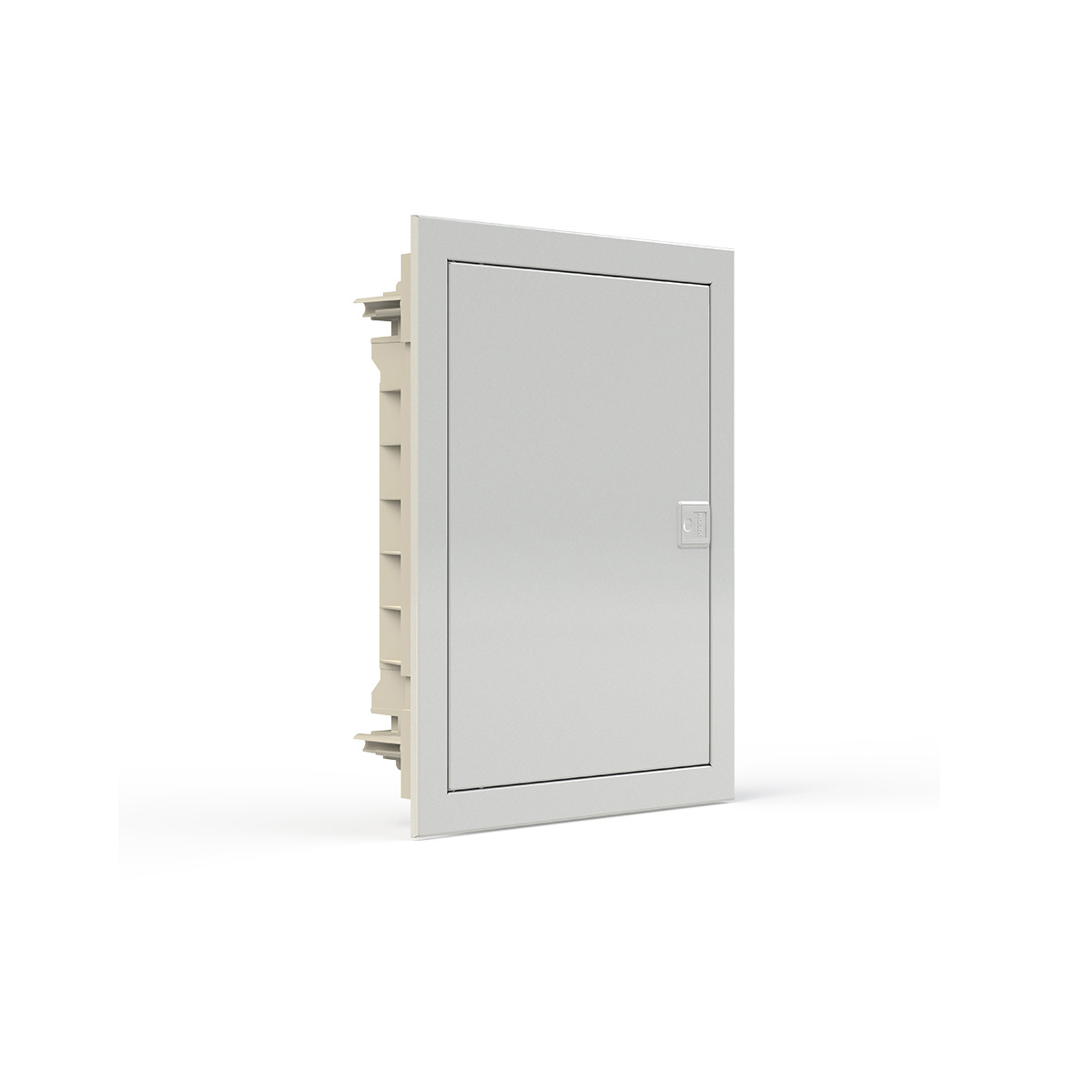

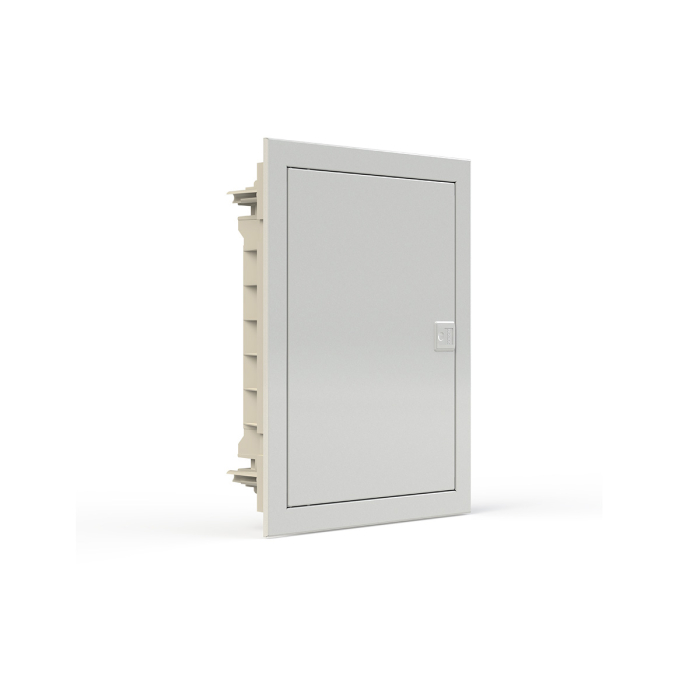

Tabloul electric incastrat este destinat in principal aplicatiilor rezidentiale si organizarii aparatajului modular din instalatiile de distributie. Constructia pentru montaj incastrat, completata de sistemul dublu de fixare, permite utilizarea inclusiv in pereti cu goluri. Cadrul frontal metalic reglabil pe inaltime ajuta la compensarea imperfectiunilor suprafetei peretelui, pentru o finisare mai precisa dupa montaj.

Configuratia include un singur rand pentru 12 module, cu posibilitate constructiva de 12 plus 2 module pe rand. Tabloul are dimensiunile de 317 mm inaltime, 346 mm latime si 88 mm adancime, iar adancimea de incastrare este de 88 mm. Este echipat cu sina DIN, usa inchisa netransparenta si finisaj alb RAL 9016. Disiparea termica declarata la delta T de 20 K, conform IEC TR 60890, este de 31 W.

Pachetul de livrare include carcasa, cadrul metalic cu usa, cadrul de montare cu sine DIN pentru aparataj, terminale izolate N si PE, capac frontal cu decupari pentru aparate, obturatoare pentru pozitiile neutilizate, materiale de fixare si instructiuni de montaj. Organizarea interna permite instalarea ordonata a intreruptoarelor automate, protectiilor diferentiale si a altor dispozitive modulare compatibile cu sina DIN.

Pentru siguranta in exploatare, tabloul are grad de protectie IP40 si rezistenta la impact mecanic IK06. Carcasa este testata la fir incandescent la 850 grade C. Se recomanda montajul in interior, intr-un perete corespunzator, realizat de personal calificat, cu alimentarea electrica oprita si respectarea schemelor de conectare, a instructiunilor de instalare si a normativelor aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are un rand pentru 12 module si o configuratie constructiva de 12 plus 2 module pe rand.

Este potrivit pentru montaj incastrat?

Da, este proiectat pentru montaj incastrat si poate fi utilizat inclusiv in pereti cu goluri, datorita sistemului dublu de fixare.

Ce dimensiuni are?

Dimensiunile sunt 317 mm inaltime, 346 mm latime si 88 mm adancime. Adancimea de incastrare este de 88 mm.

Ce elemente sunt incluse in pachet?

Sunt incluse carcasa, cadrul metalic cu usa, cadrul de montare cu sine DIN, terminale N si PE, capac frontal, obturatoare pentru pozitiile libere, materiale de montaj si instructiuni.

Ce protectie ofera tabloul?

Are grad de protectie IP40 si grad de rezistenta la impact mecanic IK06. Carcasa este testata la fir incandescent la 850 grade C.
