Descriere

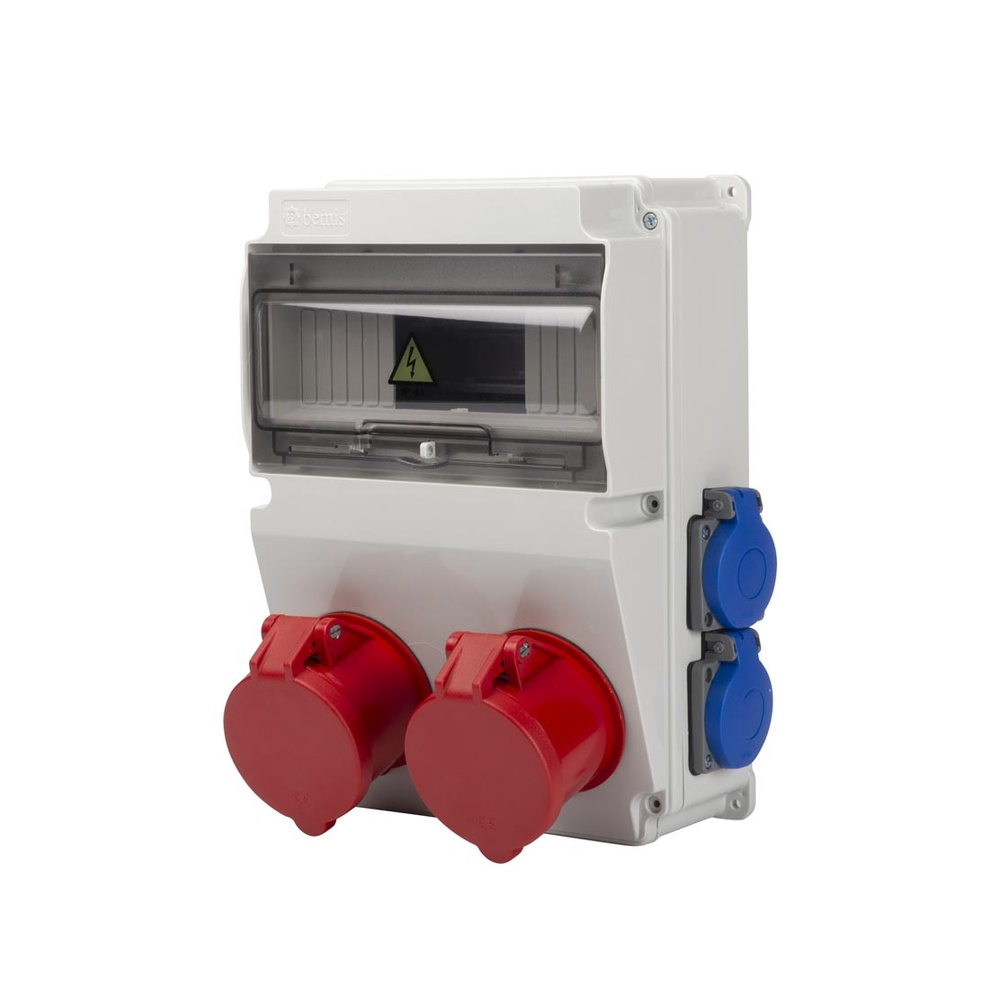

Tabloul de organizare santier este o solutie de distributie electrica cu prize industriale si monofazate, destinata alimentarii temporare a echipamentelor de lucru. Configuratia permite conectarea simultana a consumatorilor trifazati si monofazati, fiind potrivita pentru santiere, ateliere, zone de montaj si lucrari de mentenanta unde este necesara o repartizare clara a alimentarii electrice.

Echipamentul include o priza de 32A pentru 380-450V, cu configuratie 3P+N+E, o priza de 16A pentru 380-450V, tot cu configuratie 3P+N+E, precum si doua prize laterale de 16A pentru 220-250V, cu configuratie 2P+E. Toate prizele sunt proiectate pentru functionare la frecventa de 50-60Hz. Carcasa este fabricata din ABS fara halogeni si are grad de protectie IP44. Constructia este de tip V10, cu capacitate pentru 10 sigurante.

Montajul se realizeaza pe o suprafata stabila, accesibila pentru exploatare si protejata impotriva socurilor mecanice. Racordarea la sursa de alimentare, alegerea aparatelor de protectie si cablarea interna trebuie dimensionate in functie de puterea instalata, curentii consumatorilor si schema electrica a proiectului. Prizele trifazate sunt amplasate frontal, iar cele doua prize monofazate sunt pozitionate lateral pentru o organizare eficienta a conectarilor.

Gradul IP44 indica protectie impotriva patrunderii corpurilor solide mai mari de 1 mm si impotriva stropirii cu apa din orice directie, fara a inlocui masurile necesare pentru utilizarea in ploaie puternica, inundatii sau medii cu jeturi de apa. Instalarea, verificarea continuitatii conductorului de protectie, legarea la pamant si testarea protectiilor trebuie efectuate exclusiv de personal electric calificat, cu alimentarea intrerupta in timpul interventiilor.

Intrebari frecvente

Ce tipuri de prize sunt incluse in tablou?

Tabloul are o priza trifazata de 32A, o priza trifazata de 16A si doua prize monofazate de 16A.

Care sunt tensiunile de utilizare ale prizelor?

Prizele trifazate sunt destinate tensiunii de 380-450V, iar cele doua prize monofazate sunt destinate tensiunii de 220-250V.

Ce inseamna configuratia 3P+N+E?

Configuratia 3P+N+E include trei faze, nul si conductor de protectie, fiind utilizata pentru alimentarea consumatorilor trifazati.

Ce protectie la mediu are carcasa?

Carcasa are grad de protectie IP44, adecvat pentru protectie impotriva corpurilor solide mai mari de 1 mm si a stropirii cu apa din orice directie.

Este necesara instalarea de catre un electrician?

Da. Racordarea, configurarea protectiilor, cablarea interna si verificarea instalatiei trebuie realizate de personal electric calificat.
