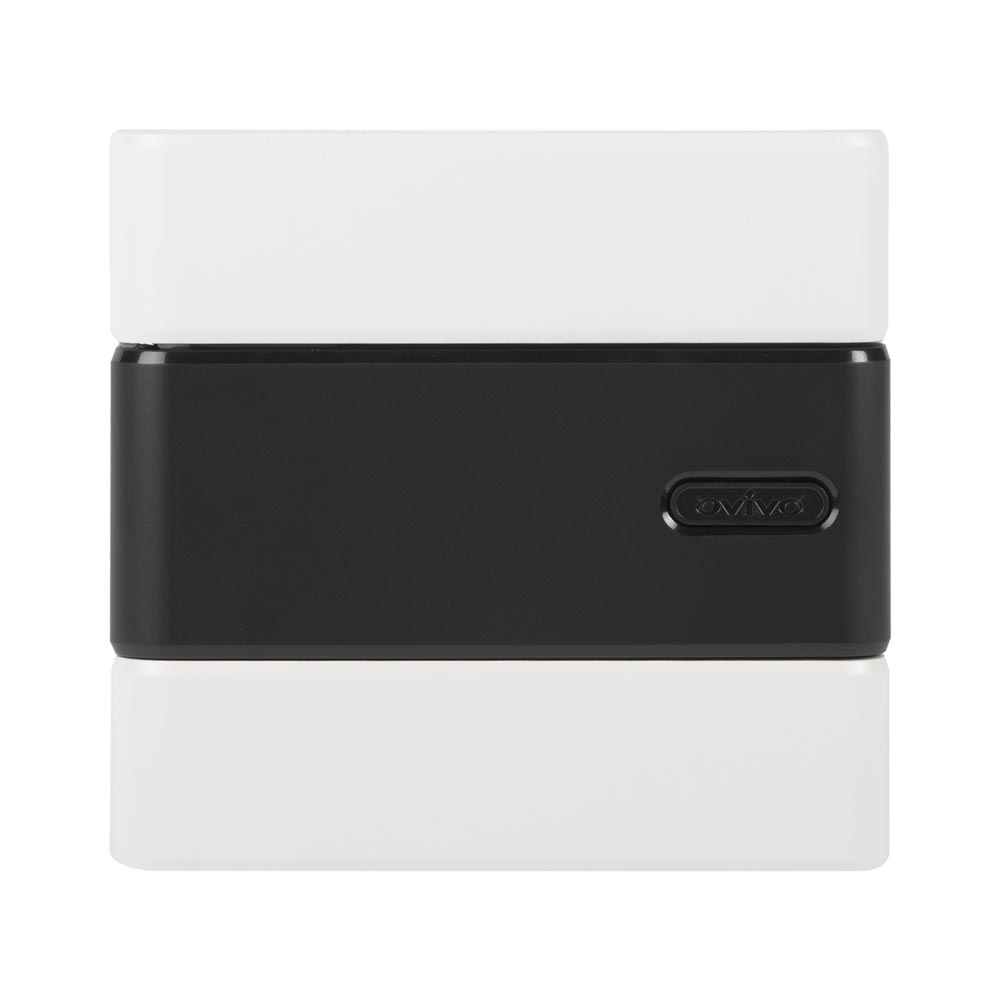

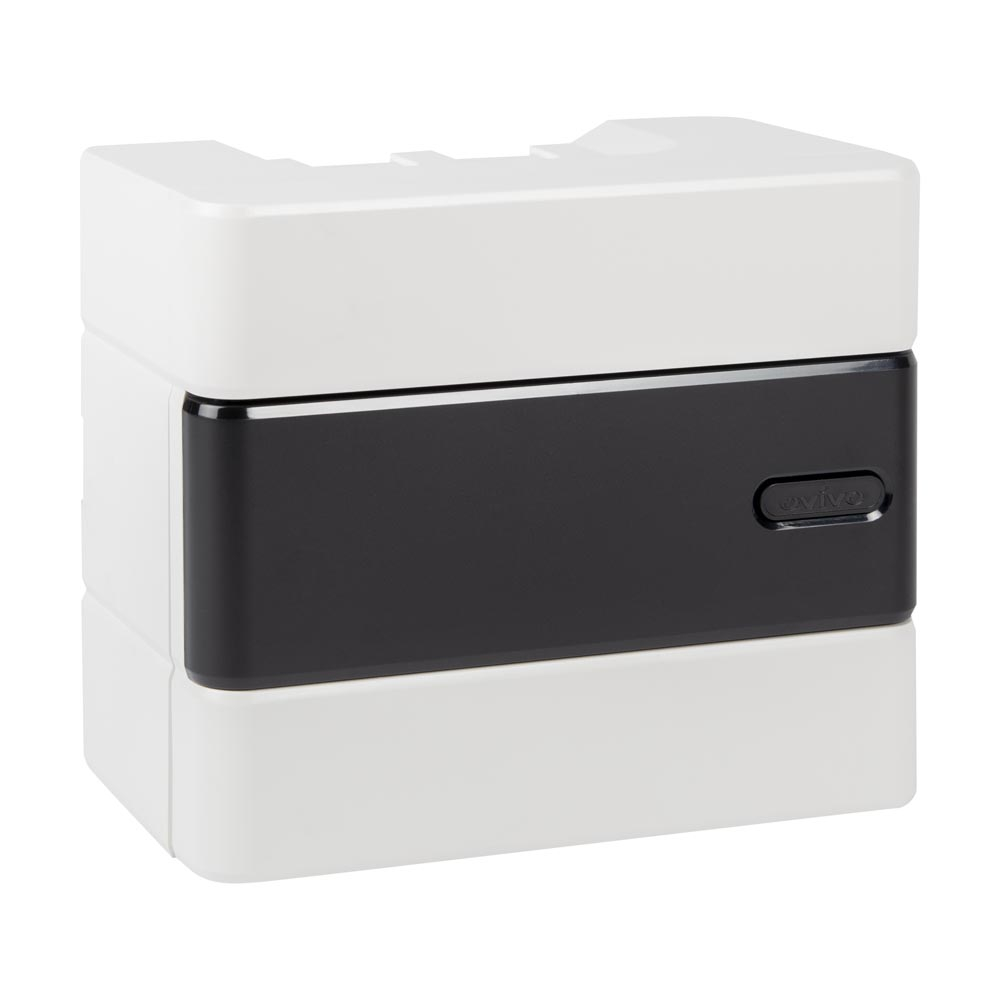

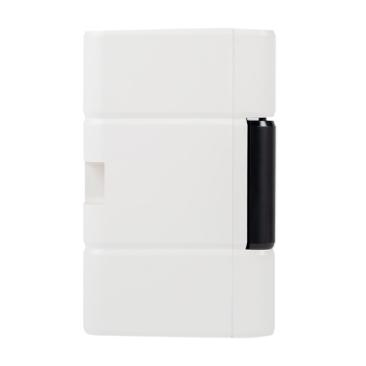

Tablou sigurante Ovivo 6M IP40 aplicat

Tabloul de sigurante Ovivo 6M IP40 aplicat este destinat organizarii si montarii echipamentelor modulare utilizate in instalatiile electrice de interior. Acesta poate fi folosit pentru integrarea intrerupatoarelor automate, protectiilor diferentiale, descarcatoarelor, releelor sau altor aparate compatibile cu montaj pe sina DIN.

Modelul are o capacitate de 6 module, dispuse pe 1 rand, fiind potrivit pentru circuite simple, extinderi de instalatii, protectii dedicate sau tablouri secundare de dimensiuni reduse. Datorita formatului compact, tabloul poate fi utilizat in locuinte, spatii comerciale, camere tehnice, garaje sau alte zone interioare unde este necesara o solutie practica pentru distributia circuitelor electrice.

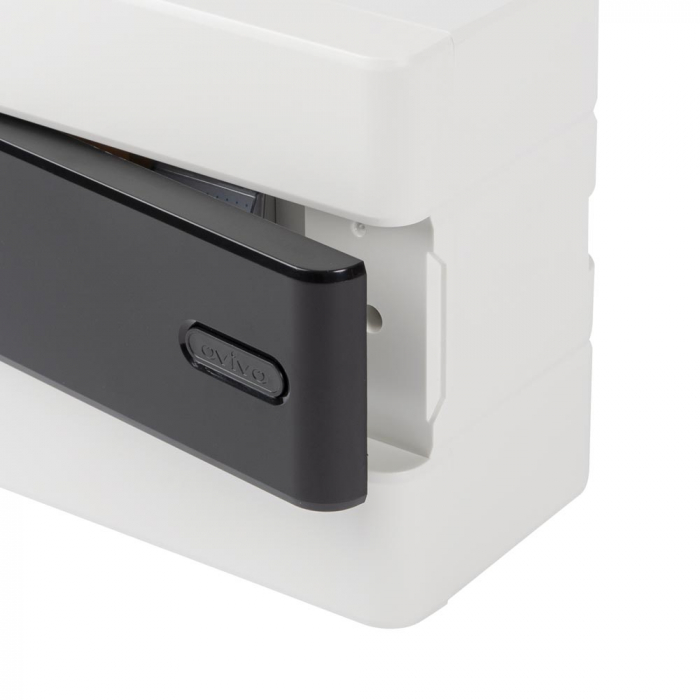

Usa transparenta permite verificarea vizuala rapida a echipamentelor montate in interior, fara a fi necesara deschiderea tabloului. Gradul de protectie IP40 il recomanda pentru utilizare in spatii interioare protejate, fara expunere directa la apa, umiditate ridicata sau praf in cantitati mari.

Tipul de montaj aplicat permite instalarea aparenta pe perete, fara incastrare, ceea ce il face potrivit atat pentru lucrari noi, cat si pentru modernizari sau completari ale instalatiilor electrice existente. Alegerea tabloului trebuie realizata in functie de numarul de circuite, tipul protectiilor utilizate si spatiul necesar pentru cablare.

Specificatii tehnice:

#energodepot.ro
#energodepot.ro

Intrebari frecvente

Ce inseamna IP40 si unde pot monta tabloul?

Prima cifra, 4, inseamna protectie impotriva corpurilor solide mai mari de 1 mm, iar a doua cifra, 0, inseamna fara nicio protectie la apa. Se monteaza numai in interior, in spatii uscate, ferite de stropire sau condens.

Ce inseamna montaj aplicat?

Tabloul aplicat se fixeaza pe suprafata peretelui, fara sa fie nevoie de scobire in zid, spre deosebire de cel incastrat, care se ingroapa si ramane la nivelul tencuielii. Alegerea tine de tipul peretelui si de estetica, nu de caracteristicile electrice.

Cate circuite pot proteja cu 6 module?

Depinde de aparate: sase disjunctoare monopolare ocupa tot spatiul, dar daca folositi un diferential bipolar de 2 module va raman 4 module pentru sigurante. Este un format potrivit pentru tablouri secundare si circuite dedicate.

Cum calculez de cate module am nevoie?

Se aduna modulele tuturor aparatelor: un disjunctor monopolar ocupa 1 modul, unul bipolar 2 module, un diferential tetrapolar 4 module. Pasul standard al unui modul este 18 mm. Se recomanda ocuparea a circa trei sferturi din module, restul ramanand rezerva pentru circuite viitoare.

Ce standard se aplica acestui tip de tablou?

Tablourile de distributie manevrate de persoane neinstruite intra sub SR EN IEC 61439-3, care acopera ansambluri cu tensiune fata de pamant de maximum 300 V si curent nominal de maximum 250 A, cu circuite de plecare de maximum 125 A.
