Descriere

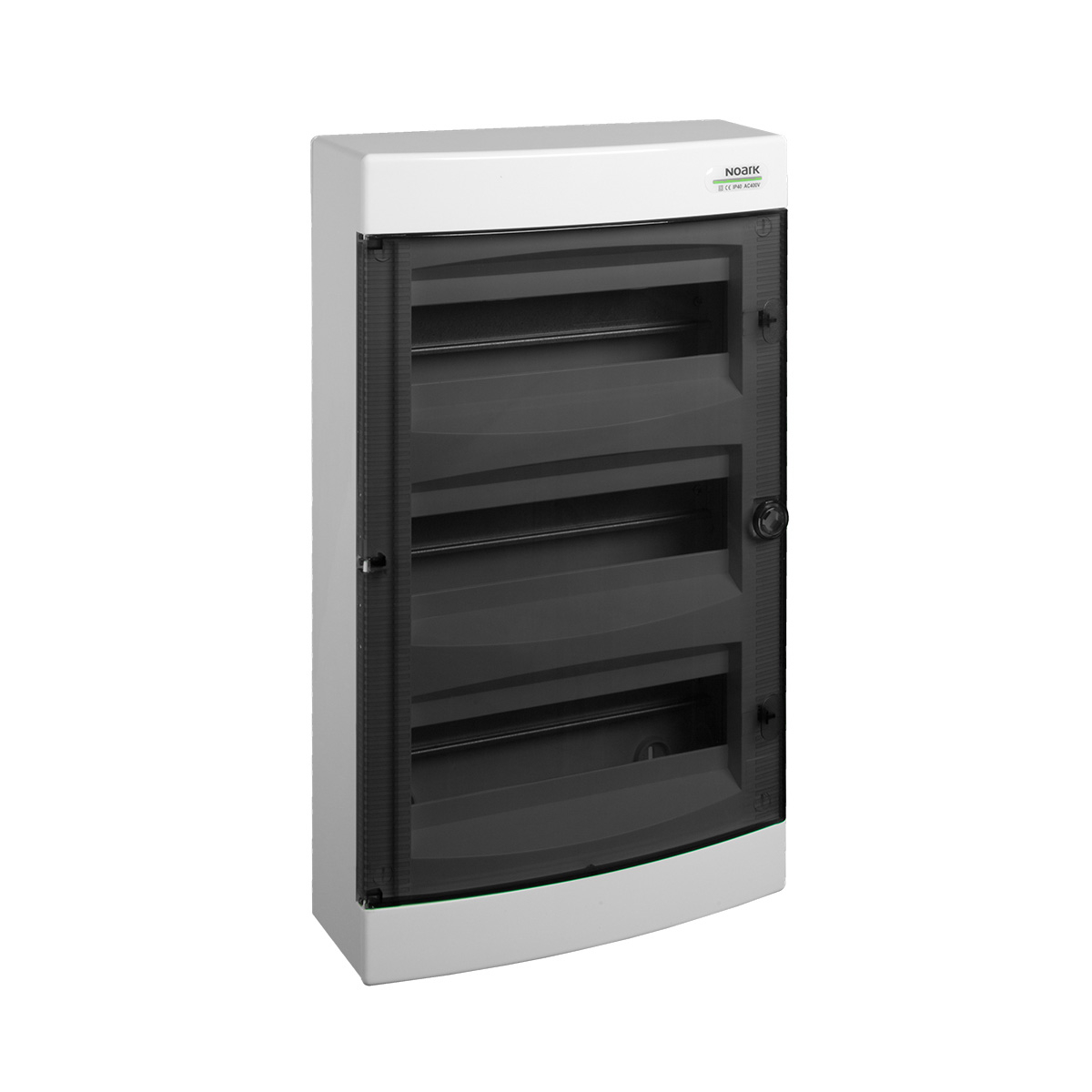

Cofretul aparent este destinat organizarii si protejarii aparatajului modular in instalatii electrice rezidentiale si aplicatii de interior. Configuratia cu 3 randuri a cate 18 module ofera un total de 54 de pozitii modulare, fiind potrivita pentru tablouri de distributie cu protectii automate, intreruptoare diferentiale, contactoare, relee sau alte aparate montabile pe sina DIN. Usa transparenta permite verificarea vizuala a aparatajului fara deschiderea tabloului.

Carcasa este realizata din plastic ABS fara halogeni, in culoare alba RAL 9003, si are dimensiunile de 526 x 396 x 112 mm. Cofretul este prevazut cu grad de protectie IP40, clasa de protectie II, rezistenta la impact IK08 si test la fir incandescent de 650 grade C. Parametrii nominali indicati sunt 400 V AC si 50 Hz. Pentru o diferenta de temperatura de 20 K, disiparea termica admisa conform IEC TR 60890 este de 35 W.

Montajul se realizeaza aparent, pe perete, folosind accesoriile de fixare incluse. In pachet sunt livrate carcasa, usa, sinele DIN pentru aparataj, bornele N si PE, masca frontala cu decupaj pentru aparate modulare, obturatoare pentru pozitiile neutilizate si materialele de montaj. Este o solutie pregatita pentru echiparea ordonata a circuitelor, fara a necesita placa de montaj suplimentara.

Produsul se utilizeaza la temperaturi de functionare intre -25 grade C si +60 grade C. Gradul IP40 este destinat aplicatiilor de interior, in spatii uscate si ferite de jeturi de apa, umezeala excesiva, praf abundent sau actiuni mecanice peste nivelul admis. Alegerea protectiilor, dimensionarea conductoarelor, conectarea si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea electrica oprita.

Intrebari frecvente

Cate module poate gazdui cofretul?

Cofretul are 3 randuri a cate 18 module, cu o capacitate totala de 54 module pentru aparataj modular montat pe sina DIN.

Ce include pachetul?

Pachetul include carcasa, usa transparenta, sine DIN, borne N si PE, masca frontala cu decupaje, obturatoare pentru pozitiile libere si materiale pentru montaj.

Unde se monteaza acest cofret?

Este proiectat pentru montaj aparent pe perete, in aplicatii de interior si spatii protejate de umezeala sau jeturi de apa.

Care sunt dimensiunile exterioare?

Dimensiunile exterioare sunt 526 mm inaltime, 396 mm latime si 112 mm adancime.

Ce nivel de protectie are?

Cofretul are grad de protectie IP40, clasa de protectie II si rezistenta mecanica la impact IK08.
