Descriere

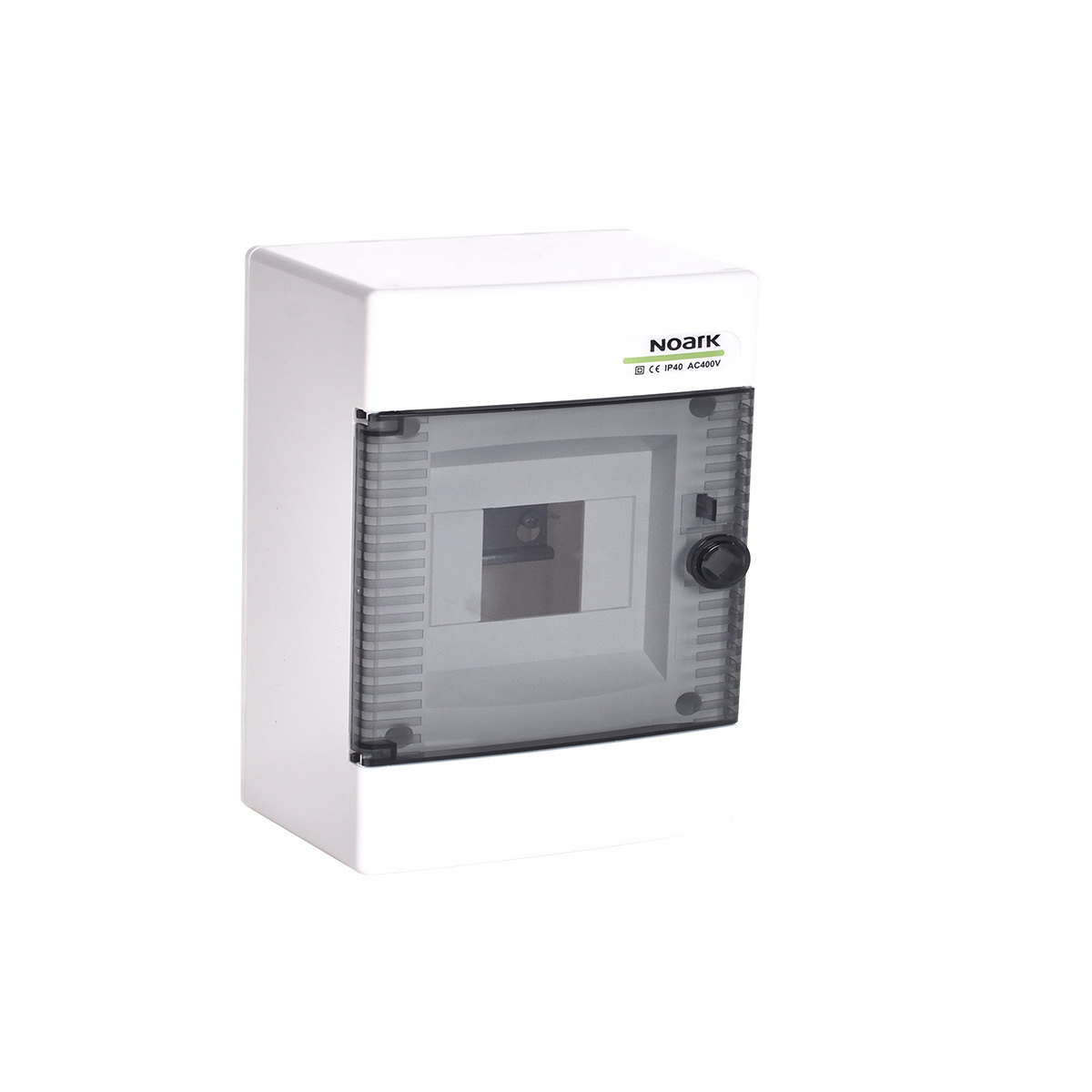

Cofretul pentru montaj aparent este o solutie compacta pentru organizarea si protectia aparatajului modular din instalatiile electrice rezidentiale. Constructia cu un singur rand permite realizarea unor tablouri de distributie de mici dimensiuni, cu spatiu pentru pana la 4 module. Usa transparenta faciliteaza verificarea vizuala a aparatelor instalate fara deschiderea tabloului.

Modelul are carcasa din plastic ABS, culoare alba RAL9003, un rand si capacitate de 4 module. Dimensiunile exterioare sunt de 235 x 143 x 98 mm. Este proiectat pentru tensiune nominala de utilizare de 400 V AC si frecventa nominala de 50 Hz, are grad de protectie IP40, clasa de protectie II, rezistenta la impact IK08 si temperatura de utilizare intre -25 grade C si +60 grade C. Materialul este fara halogeni, iar rezistenta la fir incandescent este de 650 grade C. Puterea maxima disipata de aparatele montate, la temperatura ambianta de 30 grade C, este de 10 W.

Pentru instalare aparenta, carcasa se fixeaza pe un suport plan si stabil folosind materialele de montaj incluse. Livrarea include carcasa, usa, sina DIN pentru aparataj modular, borne N + PE, masca frontala cu decupaje pentru aparate, obturatoare pentru pozitiile neutilizate si accesorii de fixare. Aparatele de protectie si comanda se monteaza pe sina DIN, iar conductoarele de nul si protectie se conecteaza la bornele dedicate.

Cofretul trebuie utilizat in conditii compatibile cu protectia IP40, fara expunere directa la apa sau jeturi de lichid. Montajul, cablarea si verificarea instalatiei trebuie realizate cu alimentarea intrerupta, de personal calificat, in conformitate cu proiectul electric si reglementarile aplicabile. Nu se va depasi capacitatea de 4 module si nici limita de disipare termica indicata pentru aparatele instalate.

Intrebari frecvente

Cate module poate gazdui cofretul?

Cofretul are un singur rand cu capacitate pentru 4 module de aparataj modular.

Este potrivit pentru montaj aparent?

Da. Carcasa este proiectata pentru montaj aparent pe perete sau pe un alt suport plan si stabil.

Ce accesorii sunt incluse?

Pachetul include carcasa, usa, sina DIN, borne N + PE, masca frontala cu decupaje, obturatoare pentru spatii libere si materiale de montaj.

Ce grad de protectie are?

Produsul are grad de protectie IP40. Este destinat utilizarii in zone protejate, fara expunere directa la apa sau jeturi de lichid.

Care sunt dimensiunile cofretului?

Dimensiunile exterioare sunt de 235 x 143 x 98 mm.
