Descriere

Cofretul modular este conceput pentru realizarea tablourilor de distributie in aplicatii generale si industriale unde este necesar un grad ridicat de protectie. Constructia pentru montaj aparent il face potrivit pentru instalatii electrice din cladiri rezidentiale, spatii tehnice, ateliere sau zone de lucru in care aparatajul modular trebuie protejat intr-o carcasa inchisa.

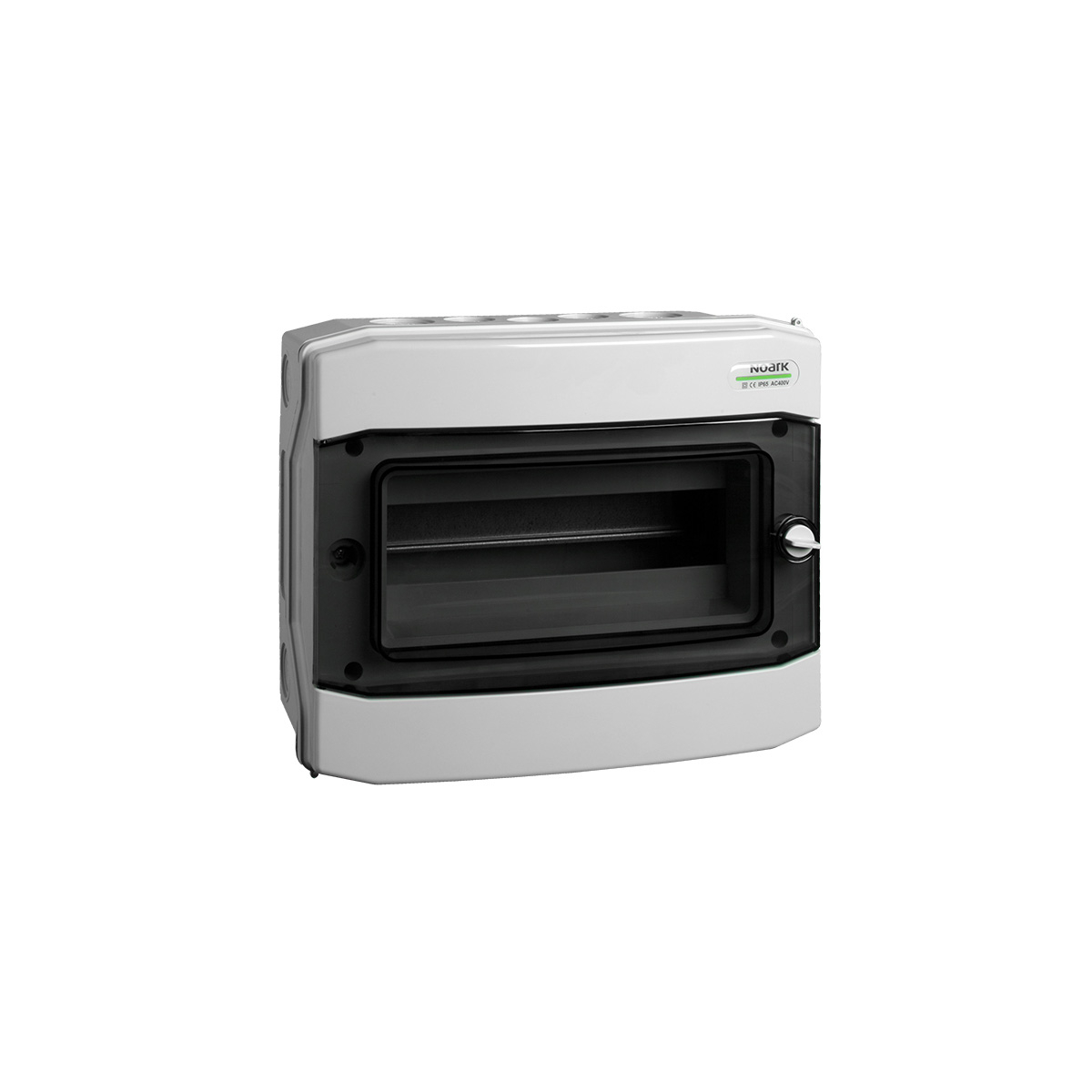

Carcasa este fabricata din plastic alb, RAL 9003, are o usa transparenta cu constructie inchisa si ofera protectie IP65. Tabloul dispune de un rand cu capacitate pentru 18 module, iar dimensiunile exterioare sunt de 259 mm inaltime, 428 mm latime si 144 mm adancime. Disiparea termica declarata este de 20 W la o diferenta de temperatura de 20 K, conform IEC TR 60890.

Pentru echiparea tabloului sunt incluse sina sau sine DIN pentru aparataj modular, borne pentru nul si protectie PE, capac frontal cu decupaj pentru aparate, capace pentru pozitiile neutilizate si materiale de montaj. Cofretul nu include placa de montaj, nu este destinat extinderii si nu are incuietoare integrata.

Montajul trebuie realizat pe o suprafata stabila, cu respectarea traseelor de cabluri si a cerintelor instalatiei. Pentru mentinerea protectiei IP65, intrarile de cablu si zonele de inchidere trebuie etansate corespunzator, iar conectarea aparatajului si a conductoarelor trebuie efectuata numai cu alimentarea oprita, de personal calificat.

Intrebari frecvente

Cate module poate gazdui cofretul?

Cofretul are un singur rand si ofera spatiu pentru montarea a 18 module de aparataj modular.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP65, adecvat pentru aplicatii care necesita protectie ridicata a aparatajului montat in interior.

Ce componente sunt incluse in pachet?

Pachetul include carcasa cu usa, sina sau sine DIN, borne N plus PE, capac frontal cu decupaj pentru aparate, capace pentru spatiile libere si materiale de montaj.

Care sunt dimensiunile exterioare?

Dimensiunile sunt 259 mm inaltime, 428 mm latime si 144 mm adancime.

Are placa de montaj sau incuietoare?

Nu. Cofretul nu este prevazut cu placa de montaj si nu include incuietoare integrata.
