Descriere

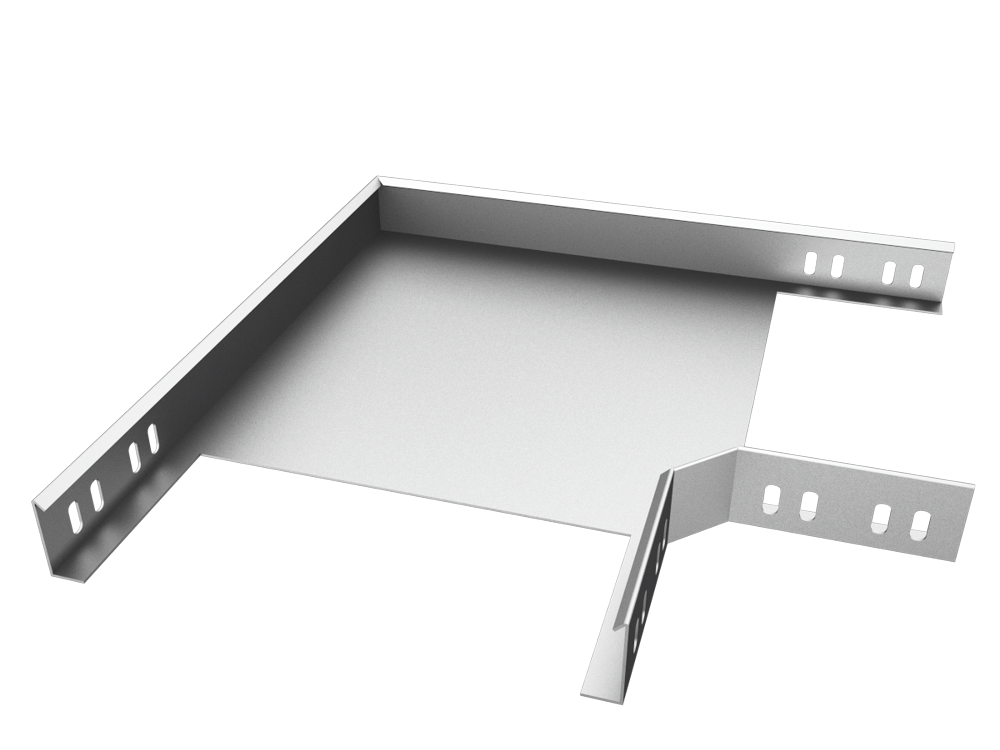

Cotul orizontal la 90 grade este un accesoriu destinat schimbarii directiei unui traseu de cabluri construit cu jgheab metalic perforat. Este potrivit pentru realizarea curbelor in plan orizontal, in instalatii electrice rezidentiale, comerciale sau industriale, unde traseul necesita o deviere controlata fara improvizatii la colturi.

Piesa este configurata pentru jgheaburi cu latimea de 100 mm si inaltimea laterala de 60 mm. Constructia are grosimea tablei de 1 mm, iar greutatea indicata pentru o bucata este de aproximativ 0,51 kg. Finisajul pregalvanizat contribuie la protectia suprafetei metalice in conditii de utilizare corespunzatoare mediului de montaj.

Montajul se realizeaza prin alinierea cotului cu segmentele drepte de jgheab compatibile si fixarea mecanica in punctele de prindere prevazute. Pentru asamblare se pot utiliza suruburi cu dimensiunea M6 sau M8, alese in functie de solutia de fixare, sarcina traseului si cerintele proiectului. Se recomanda verificarea alinierii si a strangerii uniforme a elementelor de fixare inainte de introducerea cablurilor.

Produsul trebuie instalat pe o structura de sustinere dimensionata pentru greutatea traseului, a cablurilor si a accesoriilor. Muchiile, fixarile si continuitatea mecanica a traseului trebuie verificate inainte de punerea in functiune. Pentru instalatii electrice, montajul trebuie executat de personal calificat, cu respectarea proiectului tehnic si a normelor aplicabile locatiei.

Intrebari frecvente

Pentru ce dimensiune de jgheab este potrivit acest cot orizontal?

Este destinat traseelor realizate cu jgheab metalic perforat cu latimea de 100 mm si inaltimea laterala de 60 mm.

Care este grosimea materialului?

Cotul are grosimea tablei de 1 mm.

Cum se monteaza cotul pe traseul de cabluri?

Se aliniaza intre segmentele drepte compatibile de jgheab si se fixeaza mecanic in punctele de prindere. Pentru montaj pot fi utilizate suruburi M6 sau M8, conform solutiei tehnice alese.

Este potrivit pentru schimbarea directiei la 90 grade?

Da, piesa este conceputa pentru realizarea unei schimbari de directie la 90 grade in plan orizontal al traseului de cabluri.

Din ce material este realizat produsul?

Este o piesa metalica cu finisaj pregalvanizat. Acest finisaj este adecvat pentru utilizarea in medii compatibile cu protectia oferita de zincarea prealabila.
