Descriere

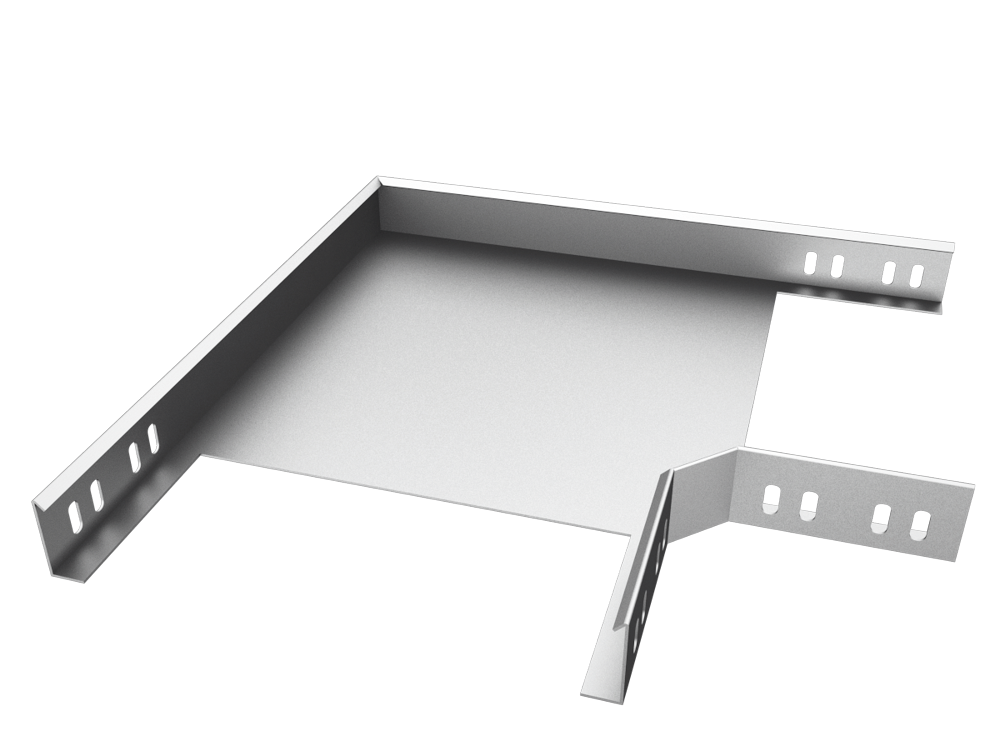

Cotul orizontal la 90 grade este un accesoriu destinat schimbarii directiei unui traseu de cabluri realizat cu jgheab metalic perforat. Permite formarea unei curbe in plan orizontal, pentru organizarea instalatiilor electrice, de date, automatizare sau curenti slabi in tablouri, spatii tehnice, hale, cladiri comerciale si proiecte rezidentiale.

Piesa este configurata pentru jgheab cu latimea de 200 mm si inaltimea laterala de 40 mm. Constructia este din tabla de otel cu grosimea de 1 mm, iar finisajul PG indica protectie prin pregalvanizare. Greutatea orientativa a piesei este de 0,84 kg, conform datelor tehnice asociate acestei configuratii.

Montajul se realizeaza prin alinierea cotului cu tronsoanele de jgheab de aceeasi latime si inaltime, apoi fixarea mecanica prin zonele de prindere ale accesoriului. Pentru instalarea coturilor de traseu sunt indicate seturi de suruburi si piulite M6 sau M8, selectate in functie de sistemul de fixare utilizat si de cerintele proiectului.

Inainte de montaj, verificati compatibilitatea dimensionala cu jgheabul, consolele si elementele de imbinare folosite. Fixarea trebuie efectuata pe suporturi stabile, iar cablurile trebuie distribuite uniform, fara depasirea sarcinilor admise ale intregului sistem de sustinere. Pentru continuitate electrica si protectie la coroziune, respectati cerintele proiectului si instructiunile de instalare aplicabile.

Intrebari frecvente

Pentru ce se foloseste cotul orizontal la 90 grade?

Se foloseste pentru schimbarea directiei unui traseu de cabluri in plan orizontal, la un unghi de 90 grade.

Cu ce dimensiune de jgheab este compatibila piesa?

Este destinata jgheaburilor metalice perforate cu latimea de 200 mm si inaltimea laterala de 40 mm.

Din ce material este realizat cotul?

Piesa este realizata din tabla de otel cu grosimea de 1 mm si are finisaj pregalvanizat.

Ce elemente de fixare pot fi utilizate la montaj?

Pentru montaj se pot utiliza seturi de suruburi si piulite M6 sau M8, alese conform sistemului de jgheab si cerintelor instalatiei.

Este potrivit pentru instalatii industriale?

Da, poate fi utilizat in trasee de cabluri pentru aplicatii rezidentiale, comerciale si industriale, cu respectarea sarcinilor si regulilor de montaj ale sistemului.
